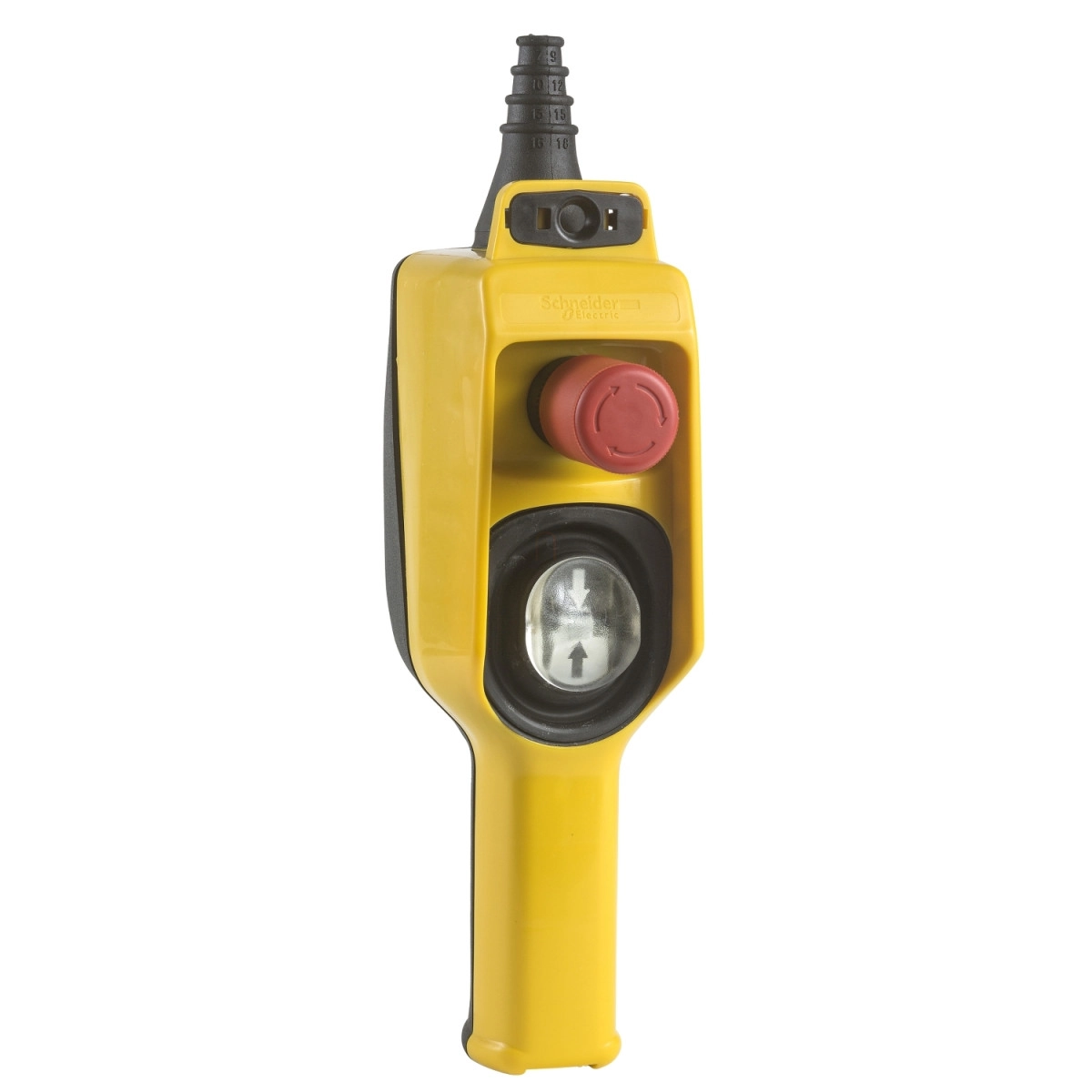

A Schneider Electric Harmony XAC XACD24P3231 függőkapcsoló egy professzionális, ipari minőségű vezérlőállomás, amelyet kifejezetten 2-sebességes emelőmotorok irányítására terveztek. Ez a kiváló minőségű, sárga színű, polipropilén házas vezérlőegység elsősorban olyan ipari környezetekben használható, ahol megbízható és intuitív kezelőfelületre van szükség a biztonságos üzemeltetéshez.
A XACD24P3231 függőkapcsoló kettős szigeteléssel rendelkezik, ami fokozott védelmet biztosít a felhasználó számára. Az eszköz egyik kiemelkedő jellemzője az IP65-ös védettségi szint, amely teljesen porállóvá és vízsugár ellen védetté teszi, így zord ipari környezetben is megbízhatóan működik. A mechanikai ellenálló képességet az IK08 fokozat garantálja, míg a hosszú élettartamot a 3 millió ciklusos mechanikai tartósság biztosítja. A készülék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, ami szélsőséges körülmények között is stabil működést tesz lehetővé.
A vezérlőállomás kialakítása rendkívül átgondolt: egy kétirányú nyomógombbal és egy 30 mm átmérőjű, reteszelő vészleállító gombbal rendelkezik. A kétirányú gomb két-pólusú, lassú-gyors funkcióval bír mind az emelés, mind a süllyesztés irányában, a működtetéshez szükséges erő 31 N. A gombok közötti mechanikai reteszelés megakadályozza az ellentmondó parancsok kiadását, így növelve a biztonságot. A vészleállító gomb három NC (alaphelyzetben zárt) érintkezővel van ellátva, és snap action működésű. A kábelbevezetés lépcsőzetes gumi tömszelencén keresztül történik, amely 7-18 mm átmérőjű kábelekhez alkalmas. Az elektromos csatlakozás csavaros kapcsokkal valósul meg, amelyek 1×2,5 mm² vagy 2×1,5 mm² keresztmetszetű vezetékeket fogadnak, kábelvéggel vagy anélkül.
A XACD24P3231 kompatibilis a XEDS3231 típusú irányváltó és a XENT1991 vészleállító egységekkel. Elektromos jellemzőit tekintve figyelemre méltó a 10A-es konvencionális zárt hőáram a XENT típusnál és 16A a XEDS típusnál, valamint az 500V névleges szigetelési feszültség (3-as szennyezettségi fok mellett). A készülék nagy teljesítményű alkalmazásokhoz is megfelelő: 2200W AC-3 és AC-4 teljesítményt képes kapcsolni 400V-on, az AC-23B esetében pedig akár 3000W-ot. Az elektromos élettartam 1 millió ciklus AC-3 és AC-4 üzemmódban, 400V-on, <10 ciklus/perc kapcsolási frekvencia mellett. Rövidzárlat ellen 6A-es aM típusú olvadóbiztosítékkal védhető.
Schneider Electric Harmony XACD - XACD24P3231 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövid terméknév: XACD
Műszaki jellemzők
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlési típus: Intuitív
Áramkör típusa: Erőátviteli áramkör
Burkolat kivitele: Használatra kész komplett egység
Vezérlőállomás alkalmazása: 2-sebességű emelőmotor vezérlése
Motorindító típusa: Irányváltó
Vezérlőállomás összetétele: 1 kétirányú gomb + 1 vészleállító
Vezérlőgombok
Vezérlőgomb típusa: 30 mm átmérőjű vészleállító nyomógomb 3 NC reteszelő működéssel
Első irányú gomb: 2-pólusú emelés, lassú-gyors
Második irányú gomb: 2-pólusú süllyesztés, lassú-gyors
Termék kompatibilitás: XEDS3231 irányváltó működtetéshez, XENT1991 vészleállításhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Csatlakozók - terminálok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Konvencionális zárt hőáram: 10 A XENT esetén, 16 A XEDS esetén
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) IEC 60947-1 szerint, Vészleállító kontaktus: 400 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint, 4 kV vészleállító kontaktus
Kontaktus működése: Snap action
Működtető erő: 31 N
Rövidzárlat védelem: 6 A biztosíték védelem aM típusú patron biztosítékkal
Névleges üzemi teljesítmény: 2200 W AC-3, 400 V-on IEC 60947-3 A függelék szerint, 2200 W AC-4, 400 V-on IEC 60947-3 A függelék szerint, 3000 W AC-23B, 400 V-on
Elektromos élettartam: 1000000 ciklus AC-3, 2200 W, 400 V-on, <10 ciklus/perc üzemi frekvencia, terhelési tényező = 0,4, IEC 60947-3 A függelék szerint, 1000000 ciklus AC-4, 2200 W, 400 V-on, <10 ciklus/perc üzemi frekvencia, terhelési tényező = 0,4, IEC 60947-3 A függelék szerint
Védettségi jellemzők
IP védettségi fokozat: IP65 IEC 60529 szerint
IK védettségi fokozat: IK08 IEC 62262 szerint
Mechanikai élettartam: 3000000 ciklus
Környezeti feltételek
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f = 10...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 70 gn IEC 60068-2-27 szerint
Túlfeszültség-kategória: II. osztály IEC 61140 szerint
Fizikai jellemzők
Kábelbemenet: Gumi hüvely lépcsőzetes bemenettel 7...18 mm
Nettó tömeg: 0,42 kg
