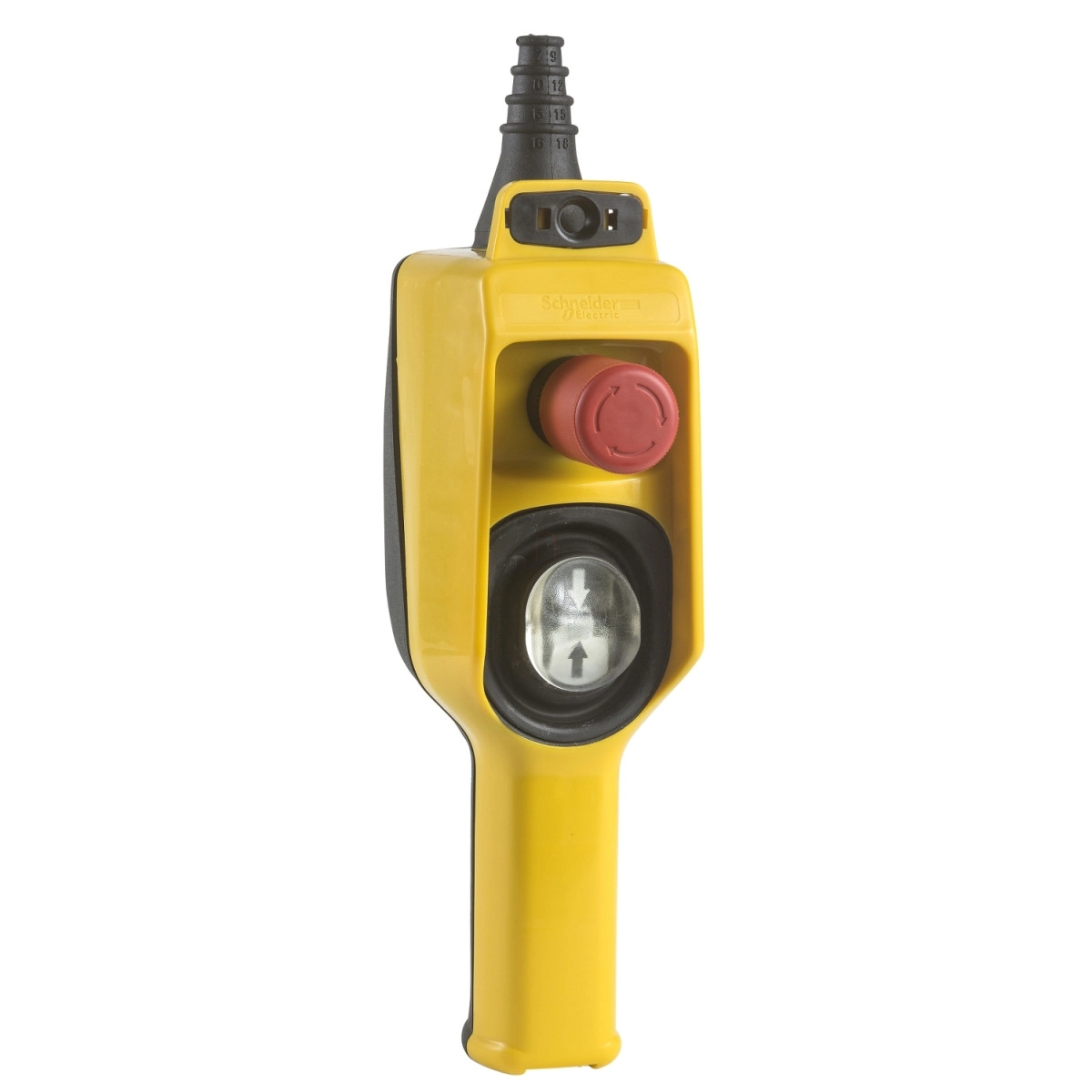

A Schneider Electric Harmony XACD sorozat XACD22P3241 típusú függőkapcsolója egy professzionális ipari vezérlőállomás, amely kifejezetten kétfokozatú darumotorok irányítására lett kifejlesztve. Ez a komplett, használatra kész vezérlőegység sárga színű, polipropilén burkolattal rendelkezik, amely kettős szigetelésű kialakítással biztosítja a maximális biztonságot a kezelő számára.
A függőkapcsoló összetétele egy kétirányú nyomógomb és egy vészleállító egység. A nyomógomb rendszer lehetővé teszi a daru emelés és süllyesztés funkcióinak precíz irányítását, mindkét irányban lassú és gyors fokozattal. A vezérlés intuitív kialakítású, ami megkönnyíti a kezelő számára a pontos munkavégzést. A vészleállító gomb 30 mm átmérőjű, 3NC reteszelő típusú, ami vészhelyzet esetén azonnali leállást biztosít. A készülék mechanikus reteszeléssel van ellátva, ami megakadályozza az egymással ellentétes irányú parancsok egyidejű kiadását.
A Harmony XACD22P3241 technikai paraméterei kiemelkedőek: IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít. Ütésállósága IK08 szintű az EN 50102 szerint. Üzemi hőmérséklet-tartománya rendkívül széles, -25°C és +70°C között használható, míg tárolási hőmérséklet-tartománya -40°C és +70°C közötti. A készülék ellenáll a 15 gn erősségű vibrációnak (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, valamint a 70 gn erősségű ütésnek az IEC 60068-2-27 szabvány szerint. A túlfeszültség elleni védelem II. osztályú az IEC 61140 szabványnak megfelelően. A kapcsoló mechanikai tartóssága 3.000.000 ciklus, ami hosszú élettartamot garantál intenzív használat mellett is.
Elektromos jellemzőit tekintve a készülék konvencionális zárt hőárama 10 A XENT... és 16 A XEDS... komponensek esetén. Névleges szigetelési feszültsége 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a vészleállító kontaktus esetén 400 V. Névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint, a vészleállító kontaktus esetén 4 kV. A kontaktus működése gyorskapcsolású (snap action), működtetési ereje 31 N. Rövidzárlat elleni védelem 6 A-es aM típusú olvadóbiztosítékkal megoldott. A készülék névleges üzemi teljesítménye 2200 W AC-3 és AC-4 kategóriában 400 V-on, valamint 3000 W AC-23B kategóriában 400 V-on, az IEC 60947-3 szabvány A. függeléke szerint. Az elektromos tartóssága 1.000.000 ciklus AC-3 és AC-4 kategóriában, 2200 W, 400 V mellett, <10 ciklus/perc üzemi gyakorisággal, 0,4 terhelési tényezővel.
Schneider Electric Harmony XACD - XACD22P3241 - Komplett függőkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék típus: Függő vezérlőállomás
Eszköz rövid neve: XACD
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramköri típus: Erőátviteli áramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: 2-sebességes darumotorok vezérlése
Motorindító típus: Forgásirányváltó
Vezérlőállomás összetétele: 1 kétirányú nyomógomb + 1 vészleállító
Vezérlőgomb típusa: Leállító nyomógomb Ø 30 mm 3 NC reteszelő
Első irány gomb 1 NO (fék) 2-pólusú emelés, lassú-gyors
Második irány gomb 1 NO (fék) 2-pólusú süllyesztés, lassú-gyors
Termék kompatibilitás: XEDS3241 forgásirányváltó működéshez
XENT1991 vészleállításhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozók - terminálok: Csavaros szorítókapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok és védettség
Szabványok: EN/IEC 60204-32
UL 508
CSA C22.2 No 14
EN/IEC 60947-5-1
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az EN 50102 szerint
Elektromos jellemzők
Mechanikai tartósság: 3000000 ciklus
Kábelbemenet: Gumi karmantyú lépcsőzetes bemenettel 7…18 mm
Konvencionális zárt hőáram [Ithe]: 10 A XENT....
16 A XEDS....
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Vészleállító érintkező: 400 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
4 kV vészleállító érintkező
Érintkező működése: Gyorskapcsolás
Működtetési erő: 31 N
Rövidzárlat elleni védelem: 6 A biztosítékos védelem aM típusú patron biztosítékkal
Névleges üzemi teljesítmény W-ban: 2200 W AC-3 400 V-on az IEC 60947-3 A. függeléke szerint
2200 W AC-4 400 V-on az IEC 60947-3 A. függeléke szerint
3000 W AC-23B 400 V-on
Elektromos tartósság: 1000000 ciklus AC-3, 2200 W 400 V-on, <10 ciklus/perc üzemi gyakoriság, 0,4 terhelési tényező az IEC 60947-3 A. függeléke szerint
1000000 ciklus AC-4, 2200 W 400 V-on, <10 ciklus/perc üzemi gyakoriság, 0,4 terhelési tényező az IEC 60947-3 A. függeléke szerint
Terminálok
Terminálok leírása ISO n°1: (1-2)P
(15-16)NO
(R3-R4)RP
(3-4)P
(R1-R2)RP
(7-8)P
(5-6)P
(9-10)P
(13-14)NO
(11-12)P
Terminálok leírása ISO n°2: (31-32)NC
(21-22)NC
(11-12)NC
Terminál azonosító: (13-14)NO
(11-12)NC
Nettó súly: 0,42 kg
