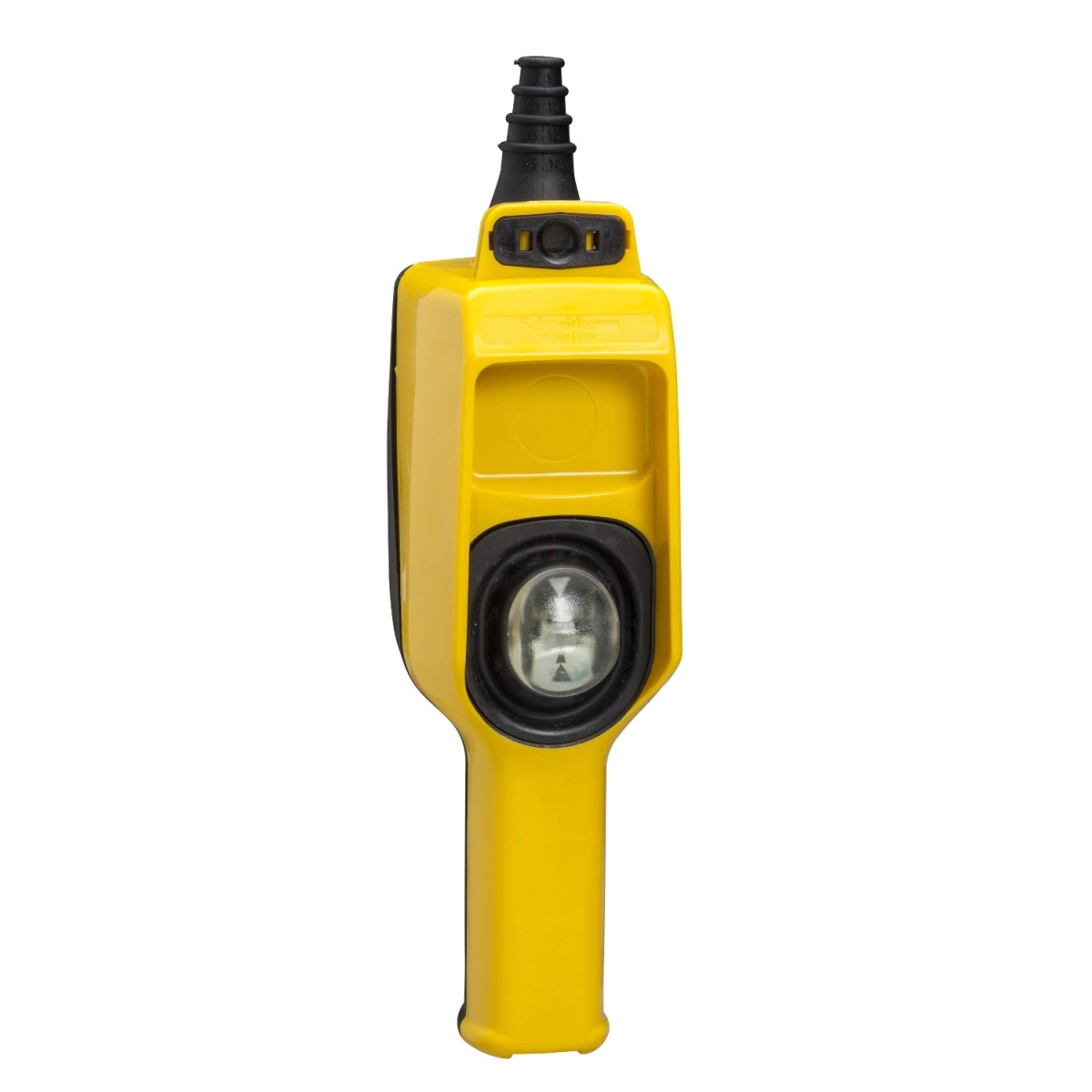

A Harmony XAC XACD21A1231 függő vezérlőállomás egy kiváló minőségű, ipari felhasználásra tervezett vezérlőberendezés a Schneider Electric kínálatából. Ez a készülék kifejezetten kétfokozatú emelőmotorok irányítására lett kifejlesztve, ergonomikus kialakítással és megbízható teljesítménnyel. A termék kompatibilis az XEDS1231 vezérlővel, amely ideális megoldást biztosít a forgásirányváltó működtetéshez.
A XACD21A1231 vezérlőállomás egyik kiemelkedő tulajdonsága az intuitív kezelhetőség. A készülék egyetlen kétirányú nyomógombbal van felszerelve, amellyel könnyen vezérelhető az emelő lassú-gyors emelése és süllyesztése. A gomb első iránya két NO (alaphelyzetben nyitott) érintkezővel rendelkezik az emelési funkcióhoz, míg a második irány szintén két NO érintkezővel a süllyesztési műveletet vezérli. A készülék mechanikai reteszeléssel is el van látva a biztonságos működés érdekében.
A Harmony XAC XACD21A1231 kettős szigeteléssel rendelkezik, ami fokozott elektromos biztonságot nyújt a felhasználók számára. A ház anyaga polipropilén, amely kiváló mechanikai védelmet biztosít, és ellenáll a különböző ipari környezetekben előforduló igénybevételeknek. A sárga színű készülék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, így por ellen teljesen védett, valamint védett a vízsugarak ellen is bármely irányból. Ezen felül IK08 ütésállósági védelemmel is rendelkezik az IEC 62262 szabványnak megfelelően.
A termék elektromos paraméterei is kiemelkedőek. Az XACD21A1231 kontakt kód jelölése A600 AC-15 (Ue = 240 V, Ie = 3 A, illetve Ue = 600 V, Ie = 1,2 A) és Q600 DC-13 (Ue = 250 V, Ie = 0,27 A, illetve Ue = 600 V, Ie = 0,1 A) az IEC 60947-5-1 szabvány A melléklete szerint. A készülék hagyományos zárt hőárama 16 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokozat mellett), míg névleges lökőfeszültsége 6 kV az IEC 60947-1 szabvány alapján. A csatlakozások csavaros kapcsok segítségével történnek, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, kábelvég-sarukkal vagy azok nélkül. A kábelbemenet gumihüvellyel ellátott, lépcsőzetes kialakítással, amely 7-18 mm átmérőjű kábelekhez használható.
A Schneider Electric XACD21A1231 nagy mechanikai tartóssággal rendelkezik, élettartama 3 millió kapcsolási ciklus. Rezgésállósága 15 gn (f = 10-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 70 gn az IEC 60068-2-27 alapján. A készülék széles hőmérsékleti tartományban használható: működési környezeti hőmérséklet -25°C és +70°C között, tárolási hőmérséklet pedig -40°C és +70°C között. A termék megfelel számos nemzetközi szabványnak, köztük a CSA C22.2 No 14, IEC 60947-5-1, UL 508 és IEC 60204-32 előírásoknak, ami biztosítja a biztonságos és megbízható működést különböző ipari alkalmazásokban. A Schneider Electric sajnos 2026. március 31-én kivezeti ezt a modellt a kínálatából, így érdemes időben gondoskodni a készlet feltöltéséről vagy alternatív megoldások kereséséről.
Schneider Electric Harmony XACD műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függő vezérlőállomás
Eszköz rövid neve: XACD
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Kétfokozatú emelőmotor vezérlése
Motorindító típusa: Forgásirányváltó
Vezérlőállomás összetétele: 1 kétirányú nyomógomb
Vezérlőgomb típusa: Első irány gomb: 2 NO emelés, lassú-gyors
Második irány gomb: 2 NO süllyesztés, lassú-gyors
Termék kompatibilitása: XEDS1231 forgásirányváltó működtetéshez
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - sorkapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok
CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60204-32
Környezeti jellemzők
Védőkezelés: TH
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 70 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai jellemzők
Mechanikai tartósság: 3000000 ciklus
Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 7...18 mm
Elektromos jellemzők
Kontakt kód jelölés:
A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A melléklete szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A melléklete szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A melléklete szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A melléklete szerint
[Ithe] hagyományos zárt hőáram: 16 A
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség: 6 kV az IEC 60947-1 szerint
Érintkező működése: Gyorsműködésű
Lépcsőzetes
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 16 N
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosítóval
Névleges működési teljesítmény (W):
40 W DC-13, 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia mellett 120 V-on, 0,5 terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 C melléklete szerint
48 W DC-13, 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia mellett 48 V-on, 0,5 terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 C melléklete szerint
65 W DC-13, 1000000 ciklusra, <60 ciklus/perc üzemi frekvencia mellett 24 V-on, 0,5 terhelési tényezővel (induktív terhelés) az IEC 60947-5-1 C melléklete szerint
Sorkapcsok ISO n°1 leírása:
(43-44)NO_CL
(23-24)NO_CL
(33-34)NO
(13-14)NO
Sorkapocs azonosító:
(11-12)NC
(13-14)NO
