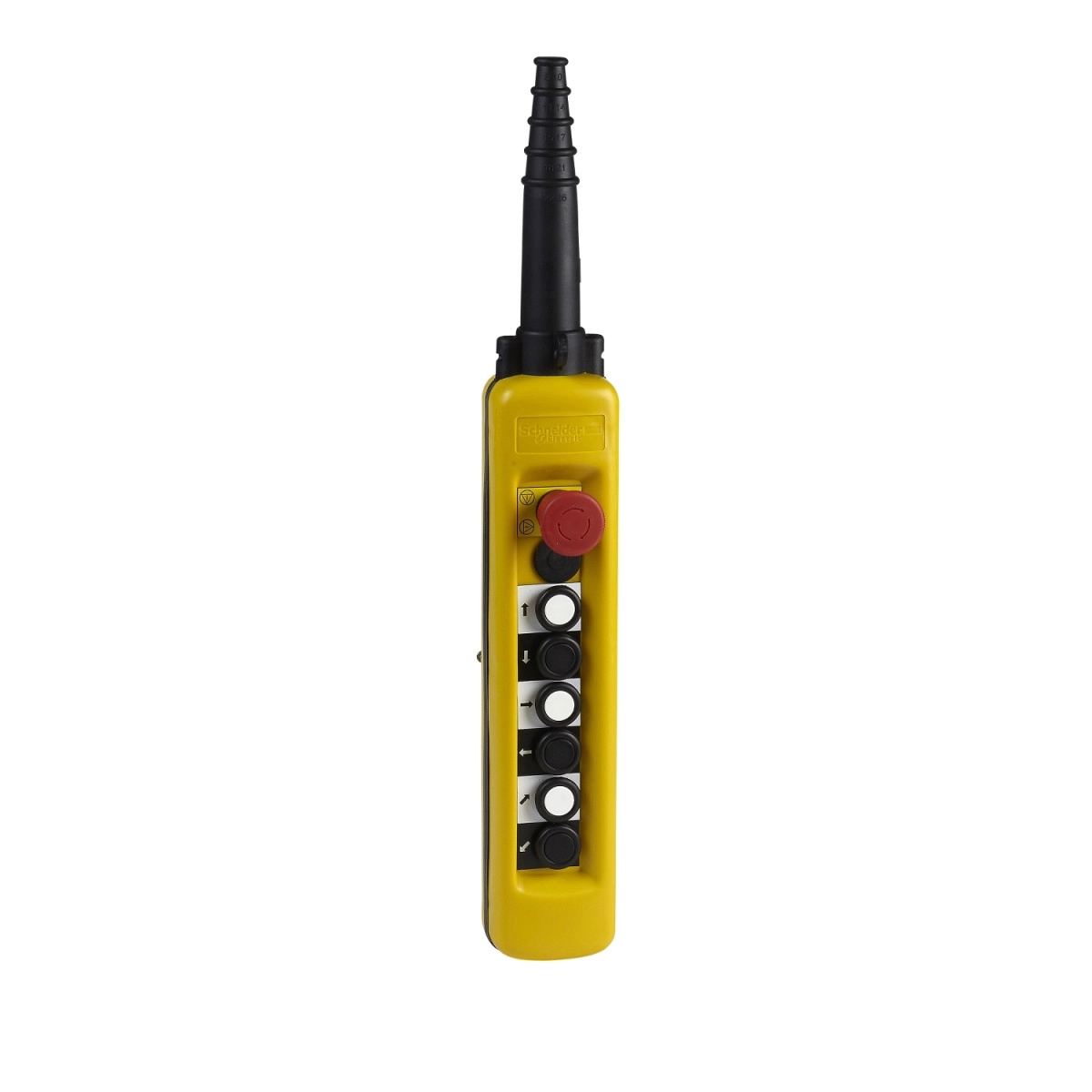

A Schneider Electric Harmony XACA67141 egy kiváló minőségű, sárga színű függőkapcsoló, amely ipari környezetben történő használatra készült, kifejezetten emelőmotorok vezérlésére optimalizálva. Ez a komplett, használatra kész függőkapcsoló állomás 6 nyomógombbal és egy vészleállító gombbal rendelkezik, biztosítva a hatékony és biztonságos működtetést.
A Harmony XAC termékcsalád részeként ez a XACA67141 típusú készülék kettős szigeteléssel rendelkezik, ami fokozott védelmet nyújt a kezelő számára. A polipropilén anyagból készült ház nemcsak strapabíró, de az IP65-ös védettségnek köszönhetően kiválóan ellenáll a por és nedvesség behatolásának, így zord ipari környezetben is megbízhatóan működik. A mechanikai védelem szintje IK08, ami kiemelkedő ütésállóságot biztosít.
A vezérlőállomás hat nyomógombbal van felszerelve, amelyek mindegyike 1NO (alaphelyzetben nyitott) érintkezővel rendelkezik. Az első nyomógomb az emelést, a második a süllyesztést, a harmadik a jobbra mozgatást, a negyedik a balra mozgatást, az ötödik az előre, a hatodik pedig a hátra irányú mozgást vezérli, mindegyik lassú üzemmódban. A 40 mm átmérőjű vészleállító gomb 3NC (alaphelyzetben zárt) érintkezővel és kioldóval rendelkezik, ami az EN/ISO 13850:2006 szabványnak megfelelően maximális biztonságot garantál vészhelyzet esetén. A gombok között mechanikus reteszelés található a párok között, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását.
A XACA67141 modell kimagasló műszaki paraméterekkel büszkélkedhet: 10A hagyományos zárt termikus áram, 6 kV névleges impulzus-állóság, és széles üzemi hőmérséklet-tartomány (-25°C-tól +70°C-ig). A készülék csavarszorítós csatlakozókkal rendelkezik, amelyek 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezetékeket fogadnak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² keresztmetszetűeket kábelvéggel. A kábelbevezetés lépcsőzetes bemenetű gumihüvellyel történik, amely 8-26 mm átmérőjű kábelek fogadására alkalmas.
A Schneider Electric XACA67141 függőkapcsoló számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-5-5, IEC 60204-32, EN/ISO 13850:2006, IEC 60947-5-1 és CSA C22.2 No 14 előírásokat. Rendelkezik továbbá CCC és GOST tanúsítványokkal is. A kontaktusok A600 AC-15, Q600 DC-13 kódú jelölésekkel vannak ellátva a különböző feszültségszinteken való használatra, ami rendkívül sokoldalúvá teszi a készüléket. Az egymillió működési ciklus mechanikai tartósságával a XACA67141 hosszú élettartamot ígér az ipari alkalmazásokban, mint például daruknál, emelőszerkezeteknél és egyéb egysebességes emelőmotorok vezérlésénél.
Schneider Electric Harmony XACA - XACA67141 - komplett függőkapcsoló, 6 nyomógomb 6NO, vészgomb 1NC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló állomás
Rövid terméknév: XACA
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Ház típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 6 nyomógomb + 1 vészleállító
Nyomógomb típusok:
- Első nyomógomb: 1 NO emelés, lassú
- Második nyomógomb: 1 NO süllyesztés, lassú
- Negyedik nyomógomb: 1 NO bal, lassú
- Harmadik nyomógomb: 1 NO jobb, lassú
- Vészleállító nyomógomb: Ø 40 mm 3 NC kioldóval
- Ötödik nyomógomb: 1 NO előre, lassú
- Hatodik nyomógomb: 1 NO hátra, lassú
Termékkompatibilitás
ZB2BE101 minden irányhoz
XENT1192 vészleállítóhoz
Műszaki jellemzők
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozók - kapcsok: Csavarszorítós kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavarszorítós kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok: UL 508, IEC 60947-5-5, IEC 60204-32, EN/ISO 13850: 2006, IEC 60947-5-1, CSA C22.2 No 14
Terméktanúsítványok: CCC, GOST
Védőkezelés: TH
Környezeti üzemi hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Lépcsőzetes bemenetű gumihüvely 8…26 mm
Érintkező kód jelölése:
A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]:
Vészleállító érintkező: 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkezőműködés: Lassú-bontás
Maximális ellenállás a kapcsok között: 25 MOhm
Működtetési erő: 10 N nyomógomb, 14 N vészleállító
Rövidzárlat elleni védelem: 10 A biztosítékos védelem gG típusú biztosítékkal
Kapcsolási teljesítmények
Névleges üzemi teljesítmény W-ban:
40 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 120 V-on, 0,5 terhelési tényezőnél (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
48 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 48 V-on, 0,5 terhelési tényezőnél (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
65 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi sebességnél 24 V-on, 0,5 terhelési tényezőnél (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Kapocs információk
Kapcsok leírása ISO n°1: (13-14)NO
Kapcsok leírása ISO n°2: (21-22)NC, (11-12)NC, (31-32)NC
Kapocs azonosító: (13-14)NO, (11-12)NC
Nettó súly: 0,88 kg
