A Schneider Electric Harmony XAC sorozatú függőkapcsolók kiváló megoldást jelentenek daruk, emelők és egyéb ipari berendezések biztonságos vezérléséhez. Az XACA49231 cikkszámú termék egy komplett, használatra kész függőkapcsoló, amely a robusztus kialakításával és precíz kapcsolófunkcióival tökéletes választás 2-sebességes emelőmotorok irányításához.

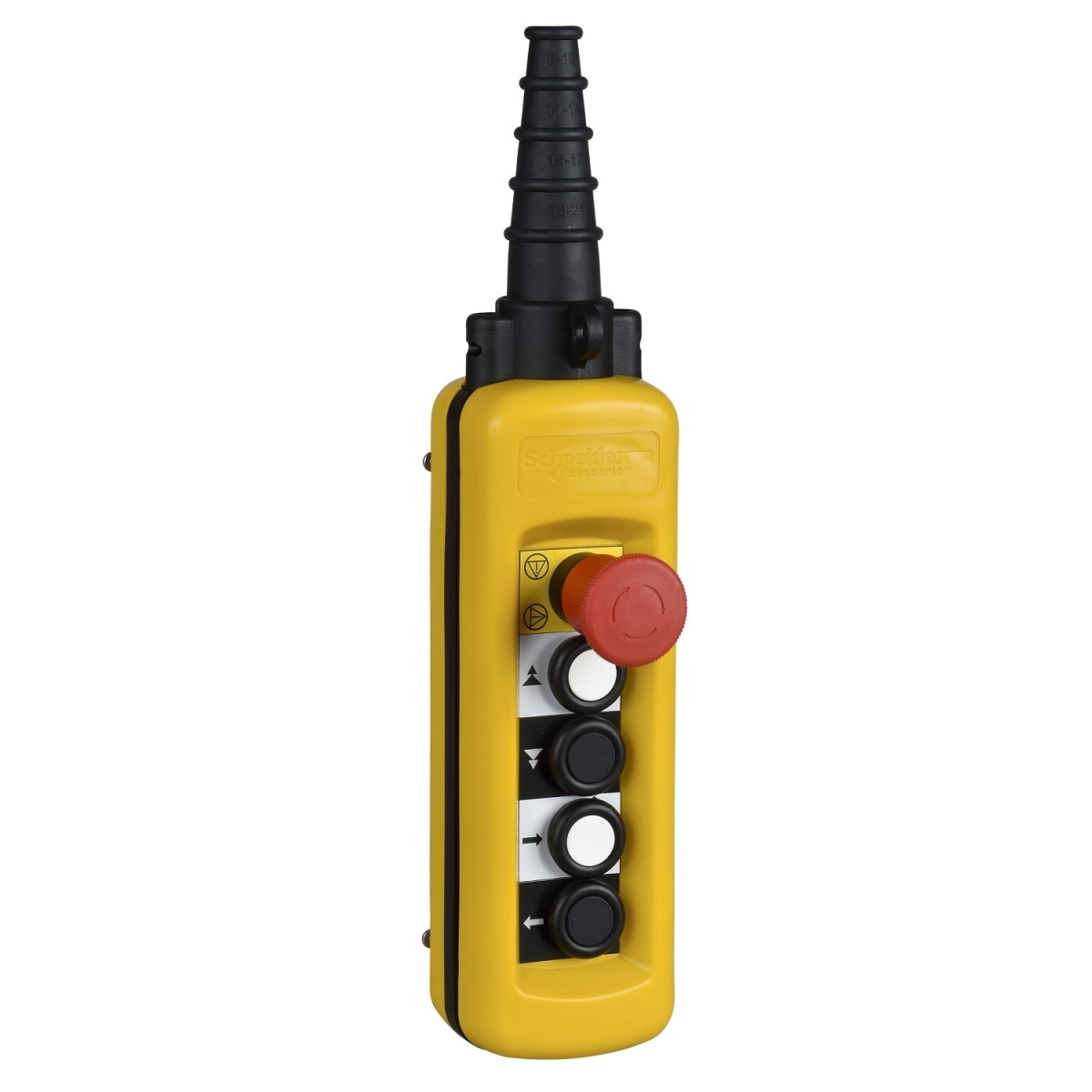

A sárga színű, polipropilén házas Harmony XACA49231 függőkapcsoló kettős szigeteléssel rendelkezik, ami növeli a kezelőszemélyzet biztonságát. A készülék négy nyomógombot és egy vészleállító gombot tartalmaz. A funkciógombok kiosztása: két gomb (emelés és süllyesztés) egyenként 1 NC + 2 NO érintkezővel, amelyek a lassú-gyors sebességváltást biztosítják, valamint két további nyomógomb (jobb és bal irány) egyenként 1 NO érintkezővel a lassú mozgáshoz. A 40 mm átmérőjű vészleállító gomb 3 NC érintkezővel és öntartó (reteszelő) funkcióval van ellátva a maximális biztonság érdekében. A vezérlő párok között mechanikus reteszelés található, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását.
A készülék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és kisnyomású vízsugár elleni védelmet biztosít. Az IK08 besorolás (IEC 62262 szerint) jó ütésállóságot garantál. A függőkapcsoló 8-26 mm-es kábel befogadására alkalmas gumírozott kábelbevezető résszel van ellátva. A csatlakoztatás csavaros kapcsokkal történik, amelyek 0,5-2,5 mm² keresztmetszetű vezetékek fogadására képesek.
A készülék kiemelkedő élettartammal büszkélkedhet: mechanikai tartóssága 1.000.000 kapcsolási ciklus. Széles hőmérsékleti tartományban használható, üzemi hőmérséklete -25°C és +70°C között, tárolási hőmérséklete -40°C és +70°C között van. Kiváló a rezgésállósága (15 gn, 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és ütésállósága (100 gn az IEC 60068-2-27 szerint).
A Schneider Electric XACA49231 függőkapcsoló számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60204-32, UL 508, IEC 60947-5-1. Rendelkezik GOST és CCC tanúsítvánnyal. Érintkezői A600 AC-15 és Q600 DC-13 kódolású jelölésűek, amelyek megfelelnek az IEC 60947-5-1 A függelékének. A konvencionális zárt termikus áram 10 A, a névleges szigetelési feszültség 600 V (szennyezettségi fok 3), a névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint.
Schneider Electric Harmony XACA - XACA49231 - függőkapcsoló Komplett függőkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövid megnevezés: XACA
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Ház típusa: Használatra kész komplett egység
Vezérlőállomás alkalmazása: 2-sebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító
Nyomógombok funkciói:
- Első nyomógomb: 1 NC + 2 NO emelés, lassú-gyors
- Második nyomógomb: 1 NC + 2 NO süllyesztés, lassú-gyors
- Harmadik nyomógomb: 1 NO jobbra, lassú
- Negyedik nyomógomb: 1 NO balra, lassú
- Vészleállító gomb: Ø 40 mm 3 NC reteszelő
Termék kompatibilitás:
- XENT1192 vészleállítóhoz
- XENG1191 emelés/süllyesztés irányhoz
- ZB2BE101 jobb/bal irányhoz
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60204-32, UL 508, IEC 60947-5-1
Termék tanúsítványok: GOST, CCC
Műszaki paraméterek
Védettség: IP65 az IEC 60529 szerint, IK08 az IEC 62262 szerint
Mechanikai tartósság: 1000000 ciklus
Kábelbemenet: Lépcsőzetes bemenetű gumikarmantyú 8…26 mm
Érintkező kód jelölés:
- A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
- A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: Vészleállító érintkező: 400 V (szennyezettségi fok 3) az IEC 60947-1 szerint, 600 V (szennyezettségi fok 3)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működés: Lassú bontás, Késleltetett
Maximális ellenállás a kapcsok között: 25 MOhm
Működtetési erő: 10 N harmadik és negyedik nyomógomb, 14 N vészleállító, 18 N első és második nyomógomb
Rövidzárlat védelem: 10 A biztosíték védelem gG típusú patronos biztosítékkal
Környezeti hőmérséklet üzemelés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
