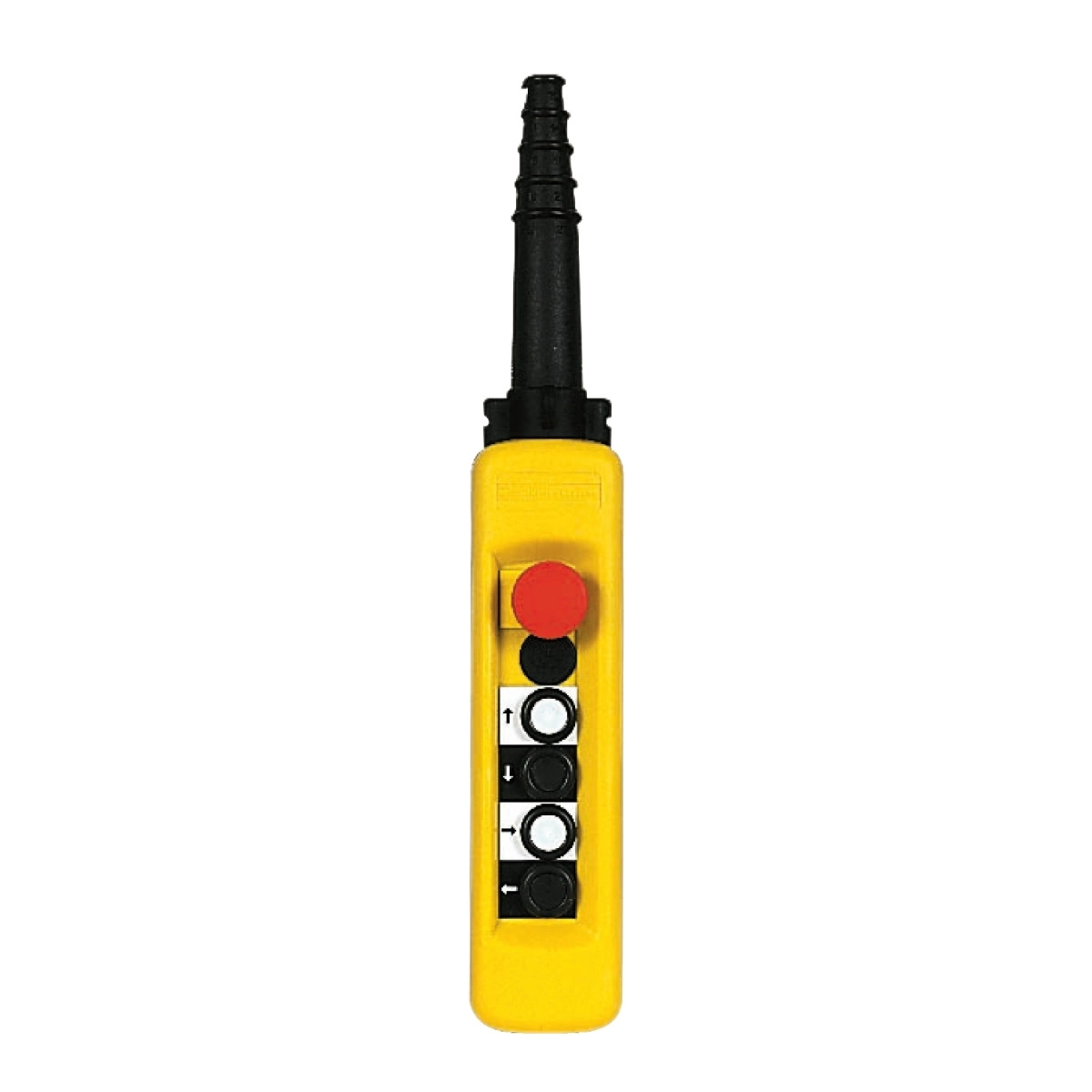

A Schneider Electric Harmony XAC XACA4713 függő vezérlőállomás a professzionális ipari vezérlés megbízható eszköze, amely kifejezetten egysebességű emelőmotorok irányítására lett kifejlesztve. Ez a sárga színű, polipropilén házas készülék kettős szigetelésű kialakítással rendelkezik, így fokozott védelmet biztosít a felhasználó számára az esetleges áramütések ellen. A komplett, használatra kész vezérlőegység egyesíti a funkcionális kialakítást a robusztus ipari minőséggel.
A Harmony XAC XACA4713 vezérlőállomás 4 nyomógombbal és 1 vészleállító gombbal van felszerelve. A négy iránygomb mindegyike 1NO (alaphelyzetben nyitott) kontaktussal rendelkezik, és a következő funkciókat látja el: emelés, süllyesztés, balra mozgatás és jobbra mozgatás. Az egyes párok között mechanikai reteszelés biztosítja, hogy egymással ellentétes irányú mozgásokat ne lehessen egyszerre indítani, ezzel is növelve a biztonságos használatot. A 40 mm átmérőjű vészleállító gomb 1NC (alaphelyzetben zárt) reteszelő kontaktussal rendelkezik, amely vészhelyzetben azonnal megszakítja a vezérlőkört. A termék ZB2BE101 nyomógombokkal (irányonként) és ZB2BE102 vészleállító gombbal kompatibilis.
A készülék kiemelkedő műszaki paraméterekkel büszkélkedhet: IP65-ös védettségi szint biztosítja a por és vízsugár elleni védelmét, míg az IK08 besorolás a mechanikai sérülésekkel szembeni ellenállóképességét jelzi. A termék -25°C és +70°C közötti üzemi hőmérséklettartományban használható, és kiemelkedő, 1 000 000 ciklusos mechanikai élettartammal rendelkezik. A hagyományos zárt termikus áram értéke 10A, míg a névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat mellett). A kábelbemenet gumi tömszelencéje 8-26 mm átmérőjű kábelek fogadására alkalmas, biztosítva a megfelelő tömítettséget.
Az XACA4713 kontaktus kód jelölése A600 AC-15 (Ue=240V, Ie=3A, illetve Ue=600V, Ie=1,2A) és Q600 DC-13 (Ue=250V, Ie=0,27A, illetve Ue=600V, Ie=0,1A) az IEC 60947-5-1 szabvány A. függeléke szerint. A készülék rövidzárlat elleni védelméről 10A-es gG típusú olvadóbiztosító gondoskodik. A termék számos nemzetközi szabványnak megfelel, többek között: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60204-32, és rendelkezik GOST és CCC tanúsítvánnyal is. Ezek a tanúsítványok biztosítják, hogy a Schneider Electric XACA4713 függő vezérlőállomás világszerte alkalmazható ipari környezetben, megfelelve a legmagasabb biztonsági és minőségi követelményeknek.
Schneider Electric Harmony XAC XACA4713 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XAC
Terméktípus: Függő vezérlőállomás
Rövid terméknév: XACA
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Áramkör típusa: Vezérlőáramkör
Ház típusa: Komplett, használatra kész
Alkalmazás: Egysebességű emelőmotor vezérlése
Vezérlőállomás színe: Sárga
Összetétel és működés
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító
Nyomógombok típusa:
Első nyomógomb: 1 NO emelés, lassú
Második nyomógomb: 1 NO süllyesztés, lassú
Harmadik nyomógomb: 1 NO jobbra, lassú
Negyedik nyomógomb: 1 NO balra, lassú
Vészleállító gomb: Ø 40 mm 1 NC reteszelő
Termékkompatiblitás:
ZB2BE101 minden irányhoz
ZB2BE102 vészleállításhoz
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Elektromos jellemzők
Csatlakozó típus:
Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Konvencionális zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Kontaktus működtetés: Lassú bontás
Maximális ellenállás a csatlakozók között: 25 MOhm
Működtetési erő:
10 N nyomógomb
8 N vészleállító
Rövidzárlat elleni védelem: 10 A-es gG típusú olvadóbiztosítóval
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumigyűrűs lépcsőzetes bemenet 8...26 mm
Környezeti feltételek
Szabványok:
UL 508
CSA C22.2 No 14
IEC 60947-5-1
IEC 60204-32
Terméktanúsítványok:
GOST
CCC
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Vibrációállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi szint: IP65 az IEC 60529 szerint
IK védettségi szint: IK08 az IEC 62262 szerint
Termék súlya: 0,8 kg
