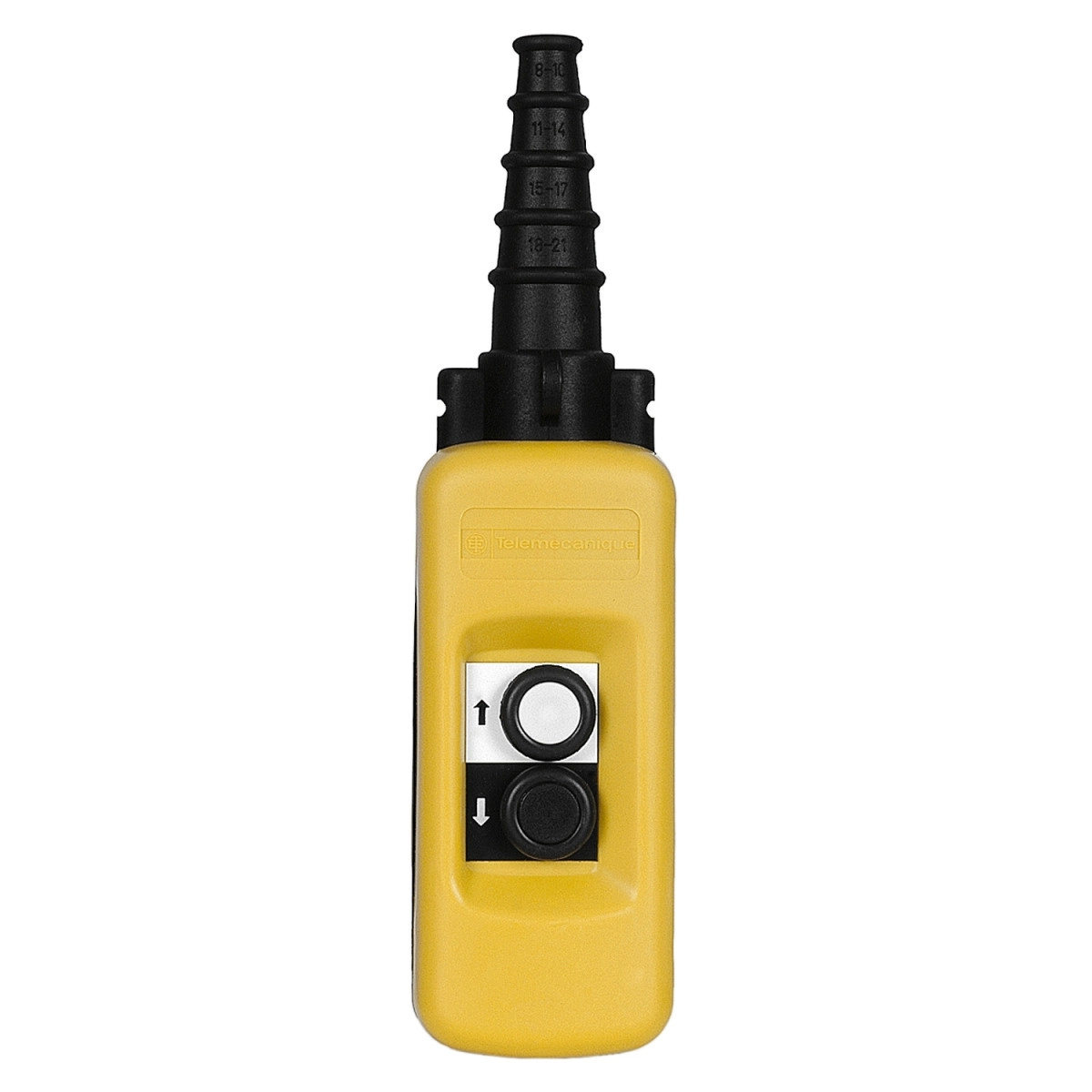

A Schneider Electric Harmony XAC sorozatú XACA281 függőkapcsoló egy kiváló minőségű, ipari környezetbe tervezett vezérlőeszköz, amely különösen alkalmas darurendszerek és egysebességű emelőmotorok biztonságos irányítására. Ez a sárga színű, polipropilénből készült, dupla szigetelésű vezérlőállomás két nyomógombbal rendelkezik, amelyek mechanikus reteszeléssel vannak ellátva a véletlen működtetés megelőzése érdekében.
A készülék különlegessége a két nyomógomb kombinált funkcionalitása. Az első nyomógomb 1 NC + 1 NO érintkezővel rendelkezik az emelés (lassú) irányhoz, míg a második nyomógomb szintén 1 NC + 1 NO érintkezővel a süllyesztés (lassú) irányhoz. A mechanikus reteszelés biztosítja, hogy egyszerre csak egy irányba lehessen vezérelni a berendezést, ezzel növelve a biztonságot a nehéz terhek mozgatása során. A kapcsoló kompatibilis a ZB2BE102 és ZB2BE101 típusú érintkezőblokkokkal minden irányhoz, ami biztosítja a rendszer teljeskörű integrációját.
A termék megfelel a szigorú ipari szabványoknak, beleértve az IEC 60204-32, IEC 60947-5-1, CSA C22.2 No 14 és UL 508 előírásait. Rendelkezik CCC és GOST tanúsítványokkal is, ami igazolja a nemzetközi minőségi és biztonsági követelményeknek való megfelelést. A Harmony XACA281 függőkapcsoló IP65-ös védettséggel rendelkezik az IEC 60529 szerint, ami kiváló por- és vízvédelmet biztosít, míg az IK08 ütésállóság (IEC 62262 szerint) garantálja a tartósságot még kemény ipari környezetben is.
Műszaki szempontból a kapcsoló figyelemreméltó paraméterekkel rendelkezik. -25 és +70 °C közötti működési hőmérséklettartománya lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. A 15 g rezgésállóság (10-500 Hz frekvenciatartományban) és a 100 g ütésállóság bizonyítja a termék robusztus kialakítását. A kapcsoló 1 millió kapcsolási ciklus mechanikai élettartammal büszkélkedhet, ami hosszú távú megbízhatóságot jelent ipari környezetben is. A kábelbemenet gumihüvellyel van ellátva, amely lépcsőzetes bemenettel rendelkezik 8-26 mm átmérőjű kábelek számára, megkönnyítve a telepítést és a kábelvezetést.
A Schneider Electric XACA281 függőkapcsoló érintkezőinek villamos paraméterei is figyelemre méltóak. A kapcsolási képesség AC-15 kategóriában 240 V-nál 3 A, míg 600 V-nál 1,2 A az IEC 60947-5-1 A függeléke szerint. DC-13 kategóriában pedig 250 V-nál 0,27 A és 600 V-nál 0,1 A értékekkel rendelkezik. A konvencionális zárt termikus áram értéke 10 A, a szigetelési feszültség pedig 600 V (3-as szennyezettségi fokozat mellett). A kapcsoló lassú bontású érintkezőkkel van ellátva, és a kapcsok közötti maximális ellenállás 25 MΩ. A nyomógomb működtetéséhez 13 N erő szükséges, és a termék 10 A-es gG típusú biztosítékkal védhető a rövidzárlat ellen.
Schneider Electric Harmony XACA - XACA281 műszaki adatok
Általános információk
Termékcsalád: Harmony XAC
Termék típus: Függőkapcsoló
Rövid megnevezés: XACA
Vezérlőállomás típusa: Dupla szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Működtető és érintkező kialakítás
Vezérlőállomás összetétele: 2 nyomógomb
Vezérlőgomb típusa:
- Első nyomógomb: 1 NC + 1 NO emelés, lassú
- Második nyomógomb: 1 NC + 1 NO süllyesztés, lassú
Termék kompatibilitás: ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Villamos paraméterek
Csatlakozás - kapcsok:
- Csavaros szorítókapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
- Csavaros szorítókapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Érintkező kód jelölése:
- A600 AC-15, Ue = 240 V, Ie = 3 A (IEC 60947-5-1 A függelék)
- A600 AC-15, Ue = 600 V, Ie = 1,2 A (IEC 60947-5-1 A függelék)
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A (IEC 60947-5-1 A függelék)
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A (IEC 60947-5-1 A függelék)
Konvencionális zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 6 kV (IEC 60947-1)
Érintkező működés: Lassú bontású
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 13 N nyomógomb
Rövidzárlat elleni védelem: 10 A biztosítékos védelem gG típusú olvadóbiztosítékkal
Mechanikai és környezeti jellemzők
Szabványok: IEC 60204-32, IEC 60947-5-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: CCC, GOST
Védőkezelés: TH
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) (IEC 60068-2-6)
Ütésállóság: 100 gn (IEC 60068-2-27)
Túlfeszültség kategória: II. osztály (IEC 61140)
IP védettségi fokozat: IP65 (IEC 60529)
IK védettségi fokozat: IK08 (IEC 62262)
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 8...26 mm
Kapocskiosztás és jelölés
Kapcsok leírása ISO n°1: (13-14)NO, (11-12)NC
Kapocs azonosító: (11-12)NC, (13-14)NO
