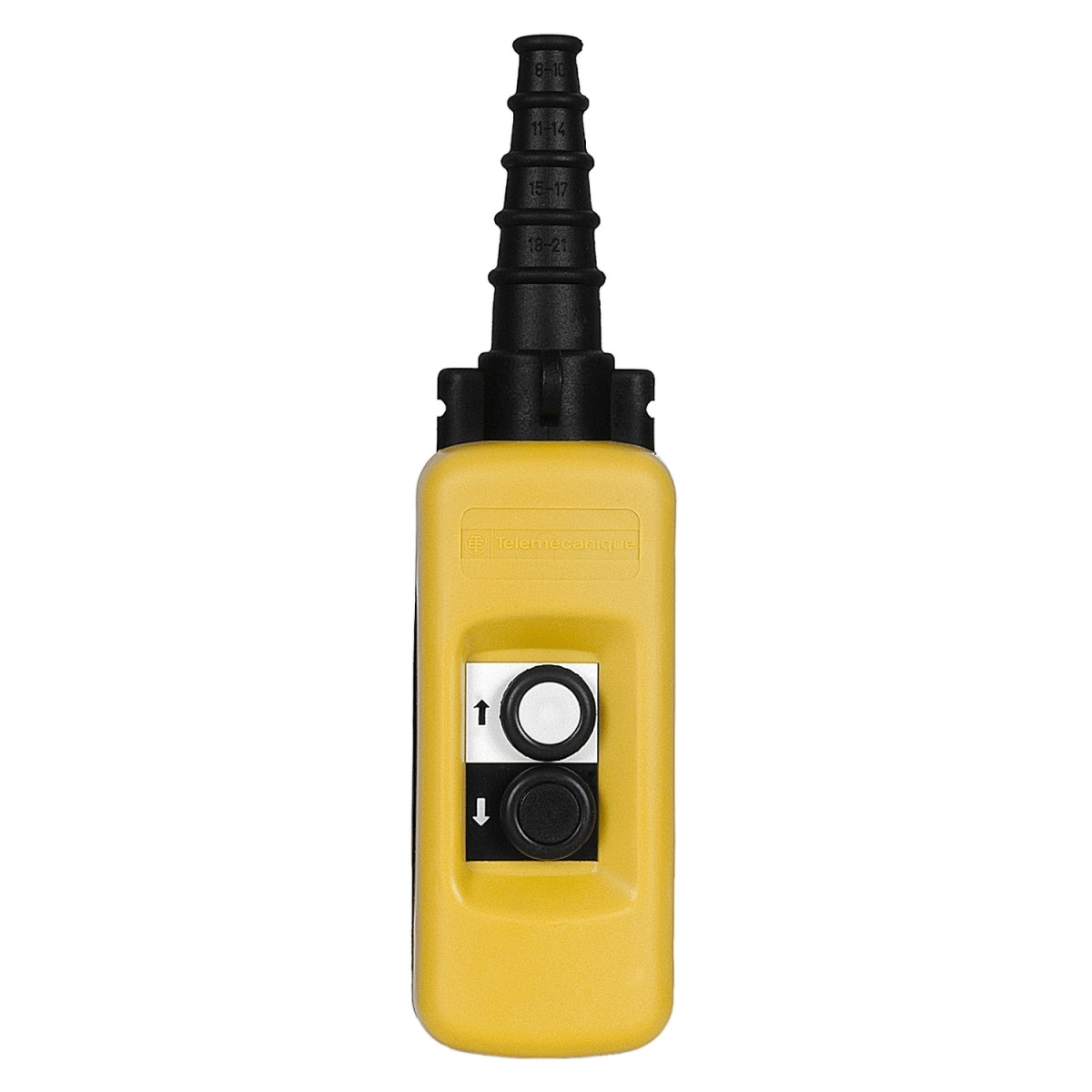

A Schneider Electric Harmony XAC sorozathoz tartozó XACA271 függőkapcsoló ideális megoldást kínál az egysebességes emelőmotorok precíz irányításához. Ez a sárga színű, polipropilén házas ipari vezérlőeszköz kiváló választás olyan környezetekben, ahol a biztonságos és megbízható működtetés elengedhetetlen.
A készülék két nyomógombbal rendelkezik, amelyek mechanikus reteszeléssel vannak ellátva a véletlen aktiválás elkerülése érdekében. Az első nyomógomb 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik és az emelő funkciót vezérli lassú sebességgel, míg a második gomb - szintén 1 NO érintkezővel - a leeresztés irányítását biztosítja lassú sebességgel. A mechanikus reteszelés megakadályozza a két irány egyidejű aktiválását, ami különösen fontos biztonsági szempont emelőberendezések vezérlésekor.
A XACA271 kettős szigetelésű kialakítással rendelkezik, ami fokozott elektromos biztonságot nyújt a felhasználónak. A vezérlőállomás IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami kiváló por- és nedvességállóságot biztosít. Ezen felül IK08 ütésállósági besorolással is rendelkezik az IEC 62262 szabvány szerint, így ellenáll a mechanikai behatásoknak is. A készülék működési hőmérséklet-tartománya -25°C és 70°C között van, ami széles körű alkalmazhatóságot tesz lehetővé különböző környezeti feltételek mellett.
A XACA271 kábelbevezetése egy 8-26 mm átmérőjű lépcsős kialakítású gumiperselyen keresztül történik, ami rugalmas lehetőséget biztosít a csatlakoztatáshoz. A csatlakozások csavaros kapcsokkal valósulnak meg, amelyek 1x0,5...1x2,5 mm² vezetékkeresztmetszeteket fogadnak kábelvég nélkül, vagy 1x0,5...2x1,5 mm² keresztmetszeteket kábelvéggel. A kapcsoló érintkezői A600 AC-15 és Q600 DC-13 besorolásúak az IEC 60947-5-1 szabvány A függeléke szerint, ami jól mutatja a termék sokoldalúságát különböző áramkörökben. A hagyományos zárt termikus áram 10 A, míg a névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett). A kontaktusok lassú bontásúak, és akár 1 millió kapcsolási ciklust is kibírnak, ami kiemelkedő megbízhatóságot és hosszú élettartamot biztosít.
A Schneider Electric XACA271 függőkapcsoló kompatibilis a ZB2BE101 érintkezőblokkokkal minden irányban. Az eszköz teljesen készen áll a használatra és megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-1, CSA C22.2 No 14, IEC 60204-32 és UL 508. A termék CCC és GOST tanúsítványokkal rendelkezik, ami igazolja a szigorú minőségi és biztonsági követelményeknek való megfelelést. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval valósítható meg. A nyomógomb működtetéséhez szükséges erő 10 N, ami ergonomikus használatot tesz lehetővé a kezelő számára még ipari kesztyűben is.
Schneider Electric Harmony XACA - XACA271 - függőkapcsoló 2 nyomógomb, mechanikus retesz, NO érintkező műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Eszköz rövid neve: XACA
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlőáramkör
Burkolat típusa: Teljesen használatra kész
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Működési jellemzők
Vezérlőállomás összetétele: 2 nyomógomb
Vezérlőgomb típusa: Első nyomógomb 1 NO felemelés, lassú
Második nyomógomb 1 NO leeresztés, lassú
Termék kompatibilitás: ZB2BE101 minden irányhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Kapcsolási művelet: Lassú bontás
Működtető erő: 10 N nyomógomb
Elektromos jellemzők
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Kapcsok közötti maximális ellenállás: 25 MOhm
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú betéttel
Csatlakozások és kapcsok
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kapcsok leírása ISO n°1: (13-14)NO
Kapocs azonosító: (13-14)NO
(11-12)NC
Védettség és környezeti jellemzők
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumipersely lépcsős bemenettel 8...26 mm
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Vibrációállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
CSA C22.2 No 14
IEC 60204-32
UL 508
Terméktanúsítványok: CCC
GOST
Védelmi kezelés: TH
