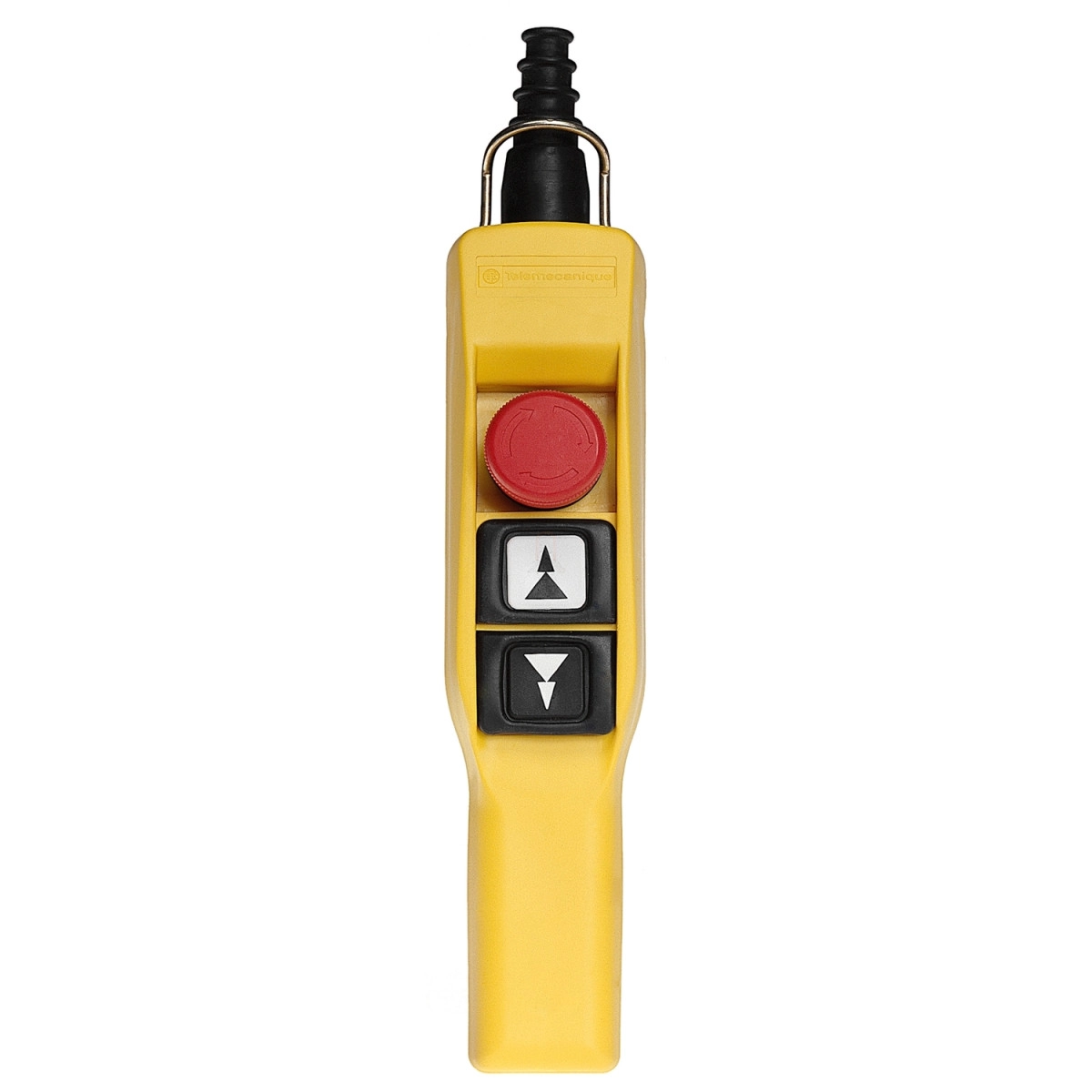

A Schneider Electric Harmony XACA2173 függőkapcsoló egy kiváló minőségű, ipari célokra fejlesztett vezérlőeszköz, amely különösen alkalmas emelőberendezések, daruk és hasonló nehézipari alkalmazások biztonságos és hatékony irányítására. Ez a pisztolymarkolatos kialakítású kezelőegység ergonomikus kézhasználatot tesz lehetővé, miközben maximális biztonságot nyújt a vészleállító gomb révén.
A termék a Harmony XAC termékcsalád része, és pisztolymarkolatos kivitelben készül. Kialakítása intuitív kezelést biztosít, sárga színű polipropilén házzal rendelkezik, amely kettős szigetelésű, így fokozott biztonságot nyújt. A függőkapcsoló két gumisapkás nyomógombot tartalmaz, melyek mindegyike 2NO (két alaphelyzetben nyitott) érintkezővel rendelkezik az emelés és süllyesztés funkciók lassú-gyors vezérléséhez, valamint egy 30 mm átmérőjű vészleállító gombot NC (alaphelyzetben zárt) érintkezővel. Kifejezetten kétfokozatú emelőmotor irányítására tervezték, ahol a sebességváltás fokozatosan történhet.
A műszaki specifikációk terén a XACA2173 modell kiemelkedő teljesítményt nyújt. IP65-ös védettségi szintje biztosítja a por elleni teljes védelmet és a vízsugarak elleni védelmet, így zord ipari környezetben is megbízhatóan működik. Az IK08 fokozatú ütésállósága további biztonságot jelent. Működési hőmérséklet-tartománya -25°C és +70°C között van, ami széles alkalmazási lehetőséget biztosít különböző környezeti feltételek mellett. A készülék 15 gn rezgésállóságot kínál a 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 100 gn ütésállóságot az IEC 60068-2-27 szerint.
A készülék csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték bekötését teszik lehetővé, kábelvéggel vagy anélkül. A kábelbemenet gumi védőhüvellyel van ellátva, amely 7-15 mm átmérőjű kábelek számára biztosít lépcsőzetes bemenetet. A készülék mechanikai élettartama 1.000.000 kapcsolási ciklus, ami kivételes tartósságot biztosít. Az érintkezők kapcsolási képessége A600 (AC-15) és Q600 (DC-13) kategóriájú, különböző feszültségszintekre és áramerősségekre vonatkozóan. A maximális hagyományos zárt termikus áram 10 A, a névleges szigetelési feszültség 600 V (3-as szennyezettségi fok mellett) az IEC 60947-1 szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint. A termék kompatibilis a ZB2BE102 (vészleállításhoz), valamint a ZB2BE101 és ZB2BE201 (irányonként) alkatrészekkel, ami rugalmas konfigurálást és könnyű karbantartást tesz lehetővé.
Schneider Electric Harmony XACA - XACA2173 - függőkapcsoló 2 kétfokozatú nyomógomb+vészgomb, mechanikus retesz, NO+NO érintkezők, g.sapka műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Készülék rövid neve: XACA pisztolymarkolat
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Vezérlés típusa: Intuitív
Áramkör típusa: Vezérlő áramkör
Ház típusa: Használatra kész, komplett
Szín: Sárga
Alkalmazás és összetétel
Alkalmazási terület: 2-sebességes emelőmotor vezérlése
Összetétel: 2 gumisapkás nyomógomb + 1 vészleállító
Nyomógomb típusa: Vészleállító gomb Ø 30 mm 1 NC reteszelő
Első nyomógomb: 2 NO emelés, lassú-gyors
Második nyomógomb: 2 NO süllyesztés, lassú-gyors
Mechanikus reteszelés: Mechanikus reteszeléssel
Elektromos jellemzők
Érintkező kód: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A melléklete szerint
Érintkező kód: A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A melléklete szerint
Érintkező kód: Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A melléklete szerint
Érintkező kód: Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A melléklete szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Mechanikai jellemzők
Kábel bemenet: Gumi védőhüvely lépcsőzetes bemenettel 7...15 mm
Mechanikai élettartam: 1000000 ciklus
Működtető erő: 13...15 N
Érintkező működés: Lassú bontás, Lépcsőzetes
Maximális ellenállás a kapcsok között: 25 MOhm
Környezeti jellemzők
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállóság: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60204-32, IEC 60947-5-1, UL 508, CSA C22.2 No 14
Termék tanúsítványok: UL, CSA
Védőkezelés: TH
Csatlakozás
Csatlakozók - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csatlakozók - kapcsok: Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Termék kompatibilitás
Kompatibilis termékek: ZB2BE102 vészleállításhoz, ZB2BE101 + ZB2BE201 minden irányhoz
