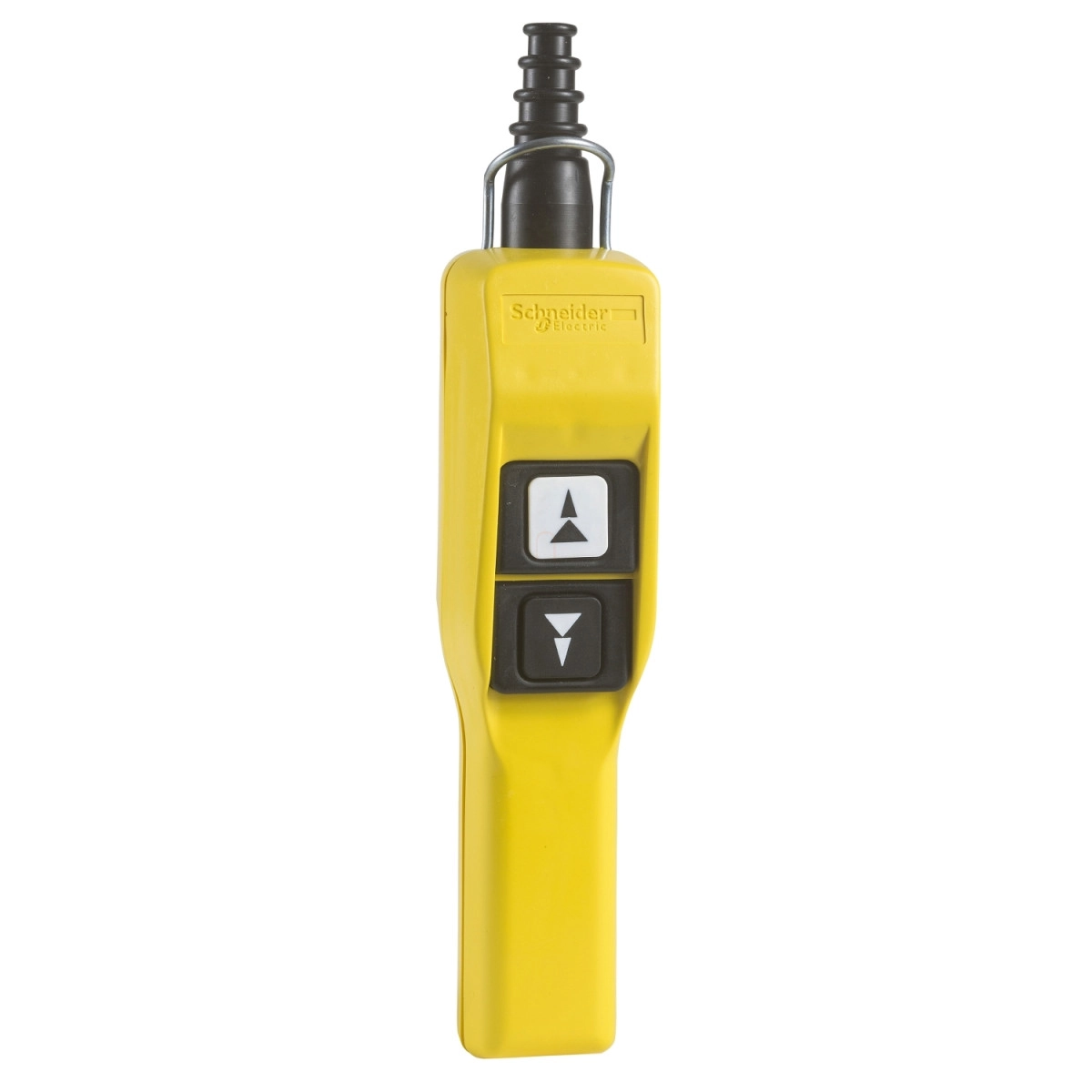

A Schneider Electric Harmony XACA sorozatú XACA217 függőkapcsoló egy professzionális ipari vezérlőeszköz, amely kifejezetten kétfokozatú emelőmotorok irányítására lett kialakítva. Ez a sárga színű, pisztoly markolatú, polipropilén házba szerelt vezérlőállomás két gumisapkával védett nyomógombbal rendelkezik, amelyek kétfokozatú (lassú-gyors) vezérlést tesznek lehetővé az emelő fel és le irányú működtetéséhez.
A dupla szigetelésű, IP65-ös védettségű készülék tökéletes választás ipari környezetben történő használatra, ahol megbízható és biztonságos vezérlésre van szükség. A mechanikus reteszelés megakadályozza az ellentétes irányú parancsok egyidejű kiadását, ezáltal növelve a biztonságot. Az eszköz kivitele intuitív használatot tesz lehetővé, ami különösen hasznos ipari környezetben, ahol a gyors és pontos vezérlés alapvető követelmény.
Műszaki szempontból a XACA217 magas specifikációkkal rendelkezik: 10A hagyományos zárt hőáram, 600V névleges szigetelési feszültség, 6kV névleges impulzus-állófeszültség. A készülék csavarzáras csatlakozókkal van felszerelve, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékek fogadására alkalmasak, kábelezési vég használatával vagy anélkül. A kábelbemenet gumi karmantyú lépcsőzetes bemenettel 7-15 mm-es kábelekhez. A működési erő 13-15N között van, a maximális ellenállás a csatlakozók között 25 MΩ. Az érintkezési kód jelölése és a névleges üzemi teljesítmény különböző AC és DC alkalmazásokra van specifikálva a nemzetközi szabványoknak megfelelően.
A termék kivételesen tartós, 1.000.000 ciklusos mechanikai élettartammal rendelkezik. Széles működési hőmérséklettartománnyal bír, -25°C és +70°C között használható, míg tárolási hőmérséklettartománya -40°C és +70°C közötti. A készülék ellenáll 15 gn rezgésnek (f=10...500 Hz) és 100 gn ütésnek az IEC szabványoknak megfelelően. Az XACA217 modell teljesíti az IEC 60204-32, UL 508, IEC 60947-5-1 és CSA C22.2 No 14 szabványokat, és rendelkezik CSA és UL tanúsítványokkal.
Schneider Electric Harmony XACA - XACA217 - függőkapcsoló 2 kétfokozatú nyomógomb, mechanikus retesz, NO+NO érintkezők, g.sapka műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típusa: Függőkapcsoló
Eszköz rövid neve: XACA pisztoly markolat
Kiegészítő jellemzők
Vezérlőállomás típusa: Dupla szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész komplett egység
Vezérlőállomás alkalmazása: 2-sebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 gumisapkával védett nyomógomb
Vezérlőgomb típusa: Első nyomógomb 2 NO (2 lépcsős) emelés, lassú-gyors
Második nyomógomb 2 NO (2 lépcsős) leeresztés, lassú-gyors
Termék kompatibilitás: ZB2BE101 + ZB2BE201 minden irányhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - sorkapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok: IEC 60204-32
UL 508
IEC 60947-5-1
CSA C22.2 No 14
Termék tanúsítványok: CSA
UL
Védőkezelés: TH
Környezeti üzemi levegőhőmérséklet: -25…70 °C
Környezeti tárolási levegőhőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 100 gn IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
IK védettségi fokozat: IK08 IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Műszaki adatok
Kábelbemenet: Gumi karmantyú lépcsőzetes bemenettel 7…15 mm
Érintkezési kód jelölése: A600 AC-15, Ue = 240 V, Ie = 3 A IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A IEC 60947-5-1 A függelék szerint
Hagyományos zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (szennyezettségi fokozat 3) IEC 60947-1 szerint
Névleges impulzus-állófeszültség [Uimp]: 6 kV IEC 60947-1 szerint
Érintkező működése: Lassú törés
Lépcsőzetes
Maximális ellenállás a sorkapcsok között: 25 MOhm
Működési erő: 13…15 N
Rövidzárlat védelem: 10 A biztosítékkal, gG típusú patron biztosítékkal
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklushoz, működési sebesség <60 cikl/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) IEC 60947-5-1 C függelék szerint
48 W DC-13 1000000 ciklushoz, működési sebesség <60 cikl/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) IEC 60947-5-1 C függelék szerint
65 W DC-13 1000000 ciklushoz, működési sebesség <60 cikl/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) IEC 60947-5-1 C függelék szerint
Sorkapocs leírása ISO n°1: (23-24)NO_CL
(13-14)NO
Sorkapocs azonosító: (13-14)NO
(11-12)NC
Nettó tömeg: 0,32 kg
