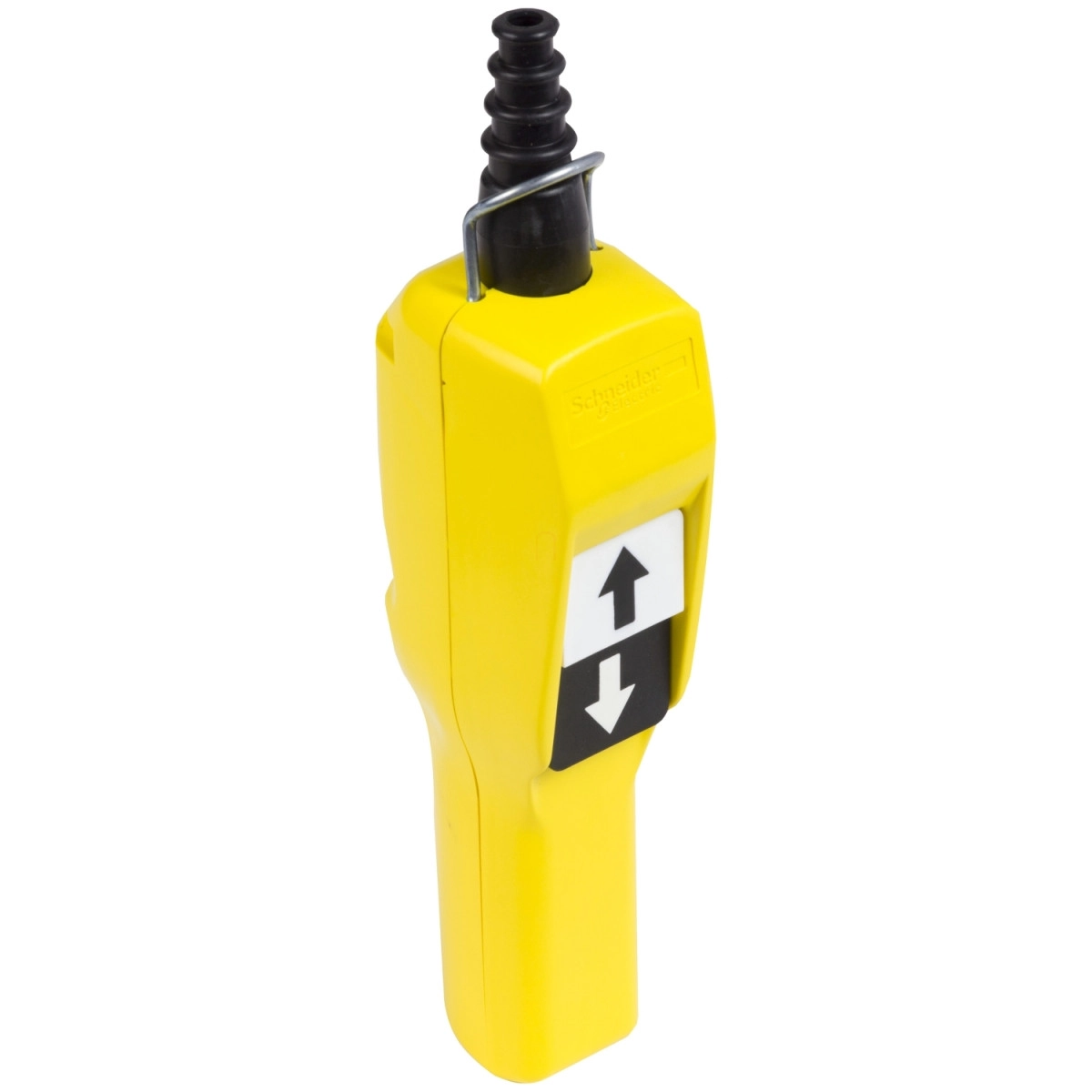

A Schneider Electric Harmony XACA termékcsalád XACA215 függőkapcsolója egy professzionális vezérlőeszköz, amely kifejezetten egyirányú motorok és emelőberendezések hatékony és biztonságos irányítására lett tervezve. Ez a pisztolymarkolatú, sárga színű függőkapcsoló két gumisapkás nyomógombbal rendelkezik, amelyek intuitív kezelést biztosítanak a kezelő számára.
A kettős szigetelésű kialakítású XACA215 modell polipropilén házában két nyomógomb található, melyek mechanikus reteszeléssel vannak ellátva a véletlen működtetés elkerülése érdekében. Az első nyomógomb 1 NC + 1 NO érintkezővel az emelés, a második szintén 1 NC + 1 NO érintkezővel a süllyesztés lassú vezérlésére szolgál. A termék tökéletes választás egysebességű emelőmotorok precíz irányításához, ahol a biztonság kiemelten fontos szempont. Kompatibilis a ZB2BE102 és ZB2BE101 vezérlőkomponensekkel minden irányhoz.
A készülék kiemelkedő mechanikai és elektromos tulajdonságokkal rendelkezik. Lenyűgöző mechanikai élettartamát az 1 millió kapcsolási ciklus bizonyítja. Az IP65-ös védettségi szint garantálja a por elleni teljes védelmet és a vízsugarak elleni védelmet, míg az IK08 fokozatú ütésállóság a mechanikai sérülésekkel szembeni ellenállást biztosítja. A kapcsoló széles üzemi hőmérséklet-tartományban (-25°C és 70°C között) megbízhatóan működik, és -40°C és 70°C közötti hőmérsékleten tárolható. A készülék ellenáll a 15 gn erősségű rezgésnek (f= 10...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint 100 gn ütésállósággal rendelkezik az IEC 60068-2-27 szabványnak megfelelően.
A XACA215 függőkapcsoló elektromos jellemzői szintén kiemelkedőek. A 10 A-es zárt termikus áram, a 600 V-os névleges szigetelési feszültség és a 6 kV-os névleges lökőfeszültség-állóság biztonságos működést tesz lehetővé a legtöbb ipari alkalmazásban. A készülék megfelel az A600 AC-15 és Q600 DC-13 kontaktuskód-jelöléseknek az IEC 60947-5-1 szabvány A függeléke szerint, ami magas kapcsolási teljesítményt biztosít mind váltakozó-, mind egyenáramú alkalmazásokban. A termék 10 A-es olvadóbiztosítékkal védendő gG típusú patronbiztosítékkal. Az XACA215 vezérlőállomás kábelbevezetése gumipersellyel ellátott, amely 7-15 mm átmérőjű kábelekkel használható. A csatlakozások csavaros kapcsokkal történnek, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak kábelvéggel vagy anélkül.
A Schneider Electric XACA215 függőkapcsoló számos nemzetközi tanúsítvánnyal és szabványnak való megfeleléssel rendelkezik, beleértve az UL 508, CSA C22.2 No 14, IEC 60204-32, IEC 60947-5-1 és IEC 60947-5-5 szabványokat, valamint rendelkezik UL és CSA termékminősítésekkel is. A TH védőkezeléssel ellátott készülék II. osztályú túlfeszültség kategóriába tartozik az IEC 61140 szabvány szerint, ami tovább növeli a felhasználók biztonságát.
Schneider Electric Harmony XACA - XACA215 műszaki adatok
Főbb jellemzők
Termékkategória: Harmony XAC
Terméktípus: Függő vezérlőállomás
Eszköz rövid neve: XACA pisztolymarkolat
Műszaki adatok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlőáramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 gumisapkás nyomógomb
Vezérlőgomb típusa: Első nyomógomb 1 NC + 1 NO emelés, lassú
Második nyomógomb 1 NC + 1 NO süllyesztés, lassú
Termék kompatibilitás: ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakoztatás és elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: Gumi persely lépcsőzetes bemenettel 7...15 mm
Kontaktuskód jelölése: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Kapcsok közötti maximális ellenállás: 25 MOhm
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú patronbiztosítékkal
Mechanikai jellemzők
Érintkező működése: Lassú megszakítás
Működtetési erő: 13...15 N
Mechanikai tartósság: 1000000 ciklus
Környezeti paraméterek
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: EN/ISO 13850: 2006
UL 508
IEC 60204-32
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-5
Termék tanúsítványok: UL
CSA
Védőkezelés: TH
