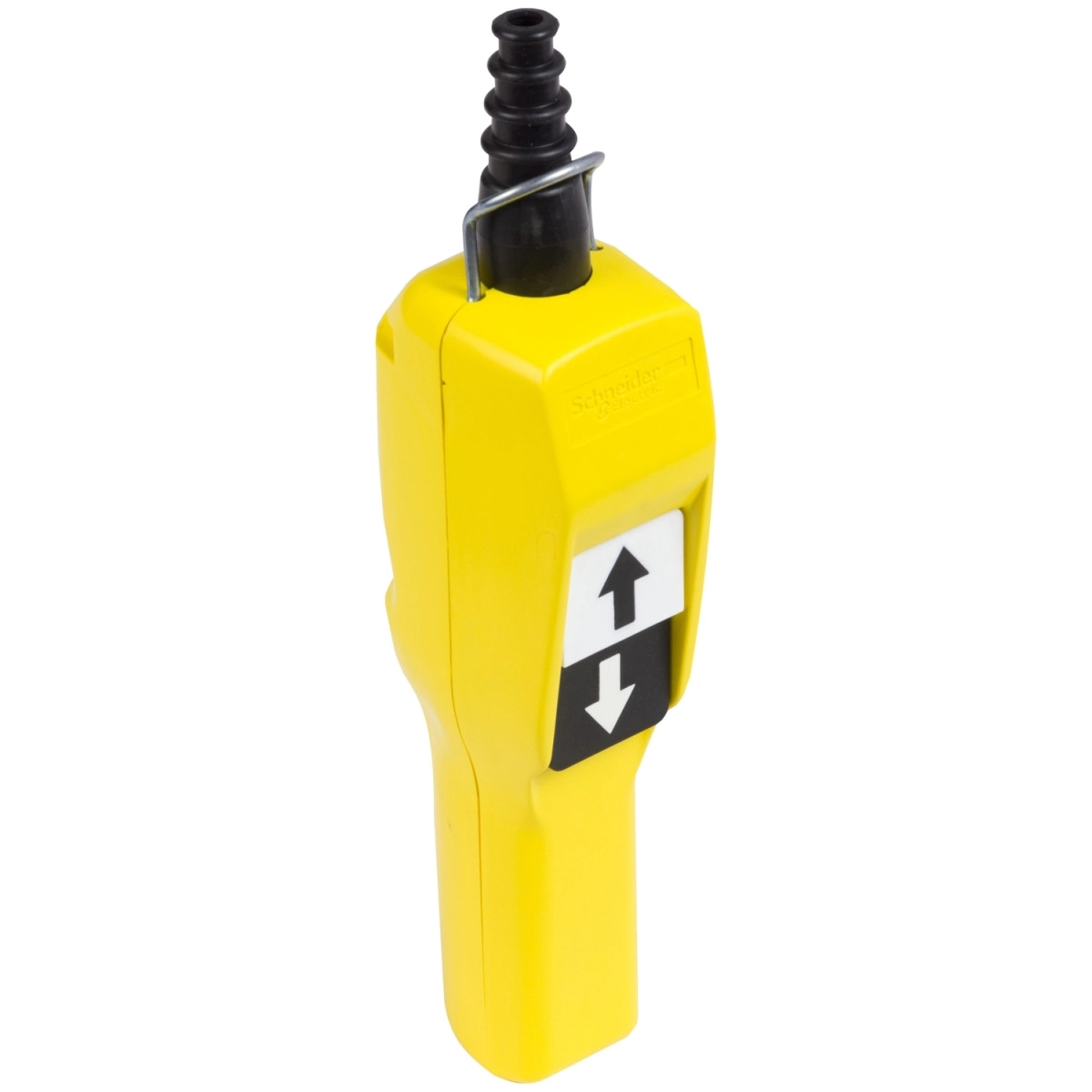

A Schneider Electric Harmony XACA sorozatú XACA211 típusú függőkapcsoló egy kiváló minőségű ipari irányítóeszköz, amely kifejezetten az egyszerű, megbízható és biztonságos üzemeltetésre lett tervezve. Ez a sárga színű, pisztoly markolatos kialakítású, kettős szigetelésű függőkapcsoló ideális választás az egysebességű emelőmotor vezérléséhez, ahol a precíz irányítás elengedhetetlen.
A készülék két gumisapkás nyomógombbal rendelkezik, amelyek mechanikus reteszeléssel vannak ellátva a véletlenszerű működtetés megakadályozása érdekében. Az első nyomógomb egy NO (normally open - alaphelyzetben nyitott) érintkező, amely az emelés, lassú funkciót vezérli, míg a második nyomógomb szintén NO típusú, és a süllyesztés, lassú funkcióért felelős. Ez a kialakítás biztosítja a tökéletes kontrollt az emelőberendezések működtetése során, miközben minimalizálja a balesetek kockázatát. A kapcsoló kompatibilis a ZB2BE101 termékkel mindkét irányban, ami további rugalmasságot biztosít a rendszer konfigurálásában.
A Harmony XACA211 függőkapcsoló robusztus polipropilén házban helyezkedik el, amely kiváló védelmet biztosít a nehéz ipari körülmények között is. Az IP65-ös védettségi szintnek köszönhetően a készülék teljesen védett a por behatolása ellen, valamint védelmet nyújt a vízsugarak ellen is bármely irányból. Az IK08 fokozatú ütésállóság pedig garantálja a tartósságot még intenzív használat esetén is. A kapcsoló -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, ami lehetővé teszi a változatos környezeti feltételek melletti alkalmazását.
A termék villamos jellemzői figyelemre méltóak: 10A hagyományos zárt termikus áram, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), valamint 6kV névleges lökőfeszültség-állóság. A kontaktus működése lassú bontású, és a kapcsoló különböző terhelések kapcsolására alkalmas az A600 AC-15 és Q600 DC-13 kontaktuskód-jelöléseknek megfelelően. Rövidzárlat elleni védelemként 10A-es gG típusú biztosíték használata ajánlott. A mechanikai tartósság kiemelkedő: 1.000.000 kapcsolási ciklus, ami hosszú élettartamot biztosít még intenzív használat mellett is.
A Schneider Electric XACA211 függőkapcsoló csatlakoztatása egyszerű: csavaros kapcsokkal rendelkezik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, kábelvég-sarukkal vagy anélkül. A kábelbemenet gumitömítéssel ellátott, lépcsős kialakítású, amely 7-15 mm átmérőjű kábelekhez használható. A termék megfelel a legfontosabb nemzetközi szabványoknak, beleértve az UL 508, IEC 60204-32, IEC 60947-5-1 és CSA C22.2 No 14 előírásokat, valamint UL és CSA tanúsítvánnyal is rendelkezik, ami igazolja a magas minőségi követelményeknek való megfelelést és a globális alkalmazhatóságot.
Schneider Electric Harmony XACA - XACA211 - függőkapcsoló 2 nyomógomb, mechanikus retesz, NO érintkezők, gumisapka műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék vagy alkatrész típus: Függőkapcsoló
Eszköz rövid neve: XACA pisztoly markolat
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész, teljes
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 gumisapkás nyomógomb
Vezérlőgomb típusa: Első nyomógomb 1 NO emelés, lassú
Második nyomógomb 1 NO süllyesztés, lassú
Termék kompatibilitás: ZB2BE101 mindkét irányhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60204-32
IEC 60947-5-1
CSA C22.2 No 14
Terméktanúsítványok: UL
CSA
Védelmi jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Villamos jellemzők
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumihüvely lépcsős bemenettel 7...15 mm
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A. függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A. függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A. függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A. függelék szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működés: Lassú bontású
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 13...15 N
Rövidzárlat elleni védelem: 10 A biztosítékos védelem gG típusú patronos biztosítékkal
Műszaki adatok
Kapcsokkód ISO n°1: (13-14)NO
Kapcsok azonosítója: (11-12)NC
(13-14)NO
Névleges teljesítmény adatok
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, üzemi sebesség <60 cikl/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C. függelék szerint
48 W DC-13 1000000 ciklusra, üzemi sebesség <60 cikl/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C. függelék szerint
65 W DC-13 1000000 ciklusra, üzemi sebesség <60 cikl/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C. függelék szerint
