Schneider Electric Harmony XACA - XACA207 - függőkapcsoló 2 kétfokozatú nyomógomb, mechanikus retesz, NO+NO érintkezők

Szélesség méret: 102 mm

Hosszúság méret: 291 mm

Magasság méret: 66 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XACA - XACA207 - függőkapcsoló 2 kétfokozatú nyomógomb, mechanikus retesz, NO+NO érintkezők

Name: Schneider Electric Harmony XACA - XACA207 - függőkapcsoló 2 kétfokozatú nyomógomb, mechanikus retesz, NO+NO érintkezők
Brand: Schneider Electric
SKU: 3389110645033
Price: 23800 HUF
Availability: InStock

23 800 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony XAC

Függőkapcsoló

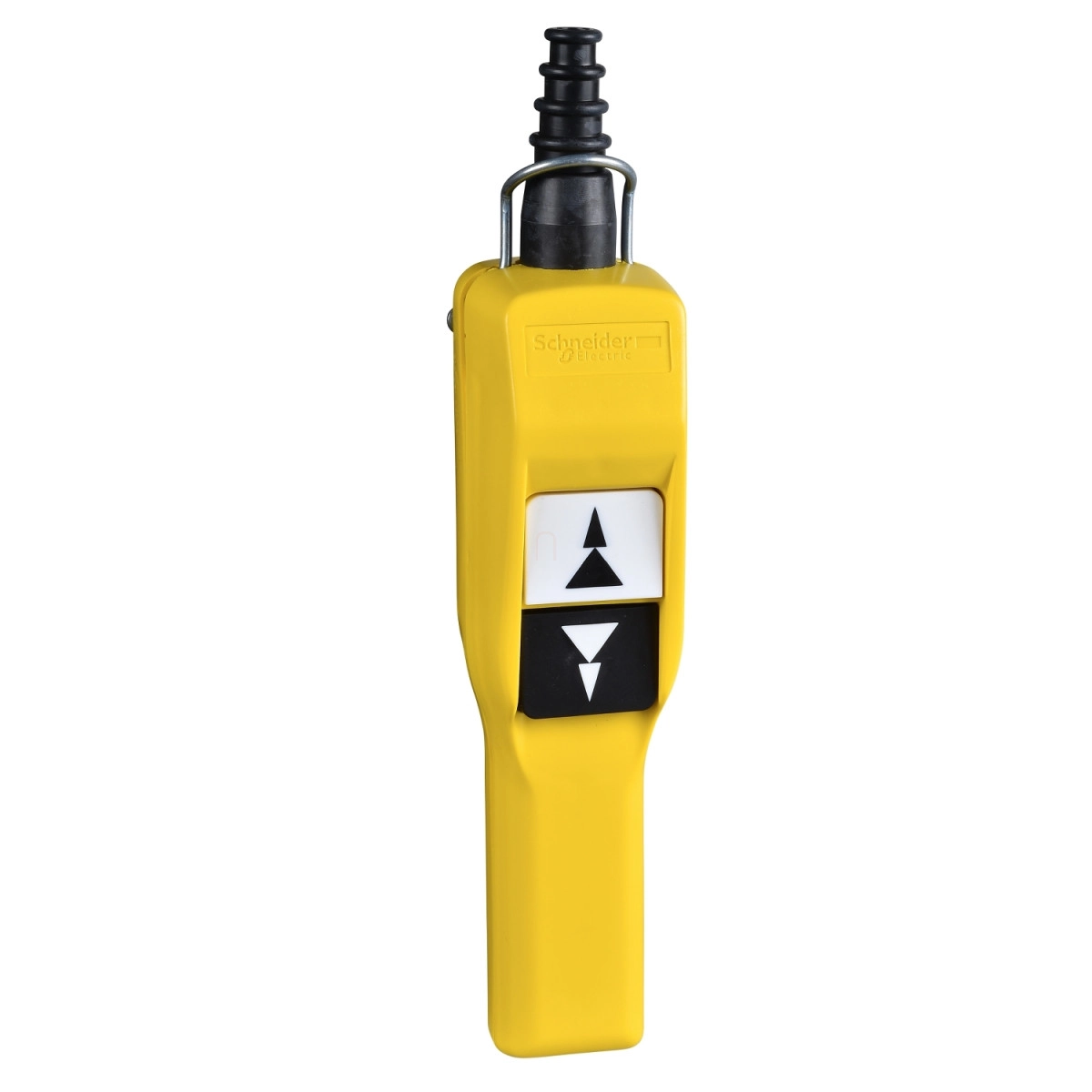

A Schneider Electric Harmony XACA207 függőkapcsoló egy kiemelkedően megbízható ipari vezérlőeszköz, amely kifejezetten 2-sebességes emelőmotorok irányítására lett kifejlesztve. Ez a pisztoly markolatú, sárga színű műanyag kezelőegység intuitív használatot biztosít, miközben megfelel a legszigorúbb ipari szabványoknak.

A XACA207 típusú függőkapcsoló két darab kétfokozatú (lassú-gyors) nyomógombbal rendelkezik, amelyek 2 NO (alaphelyzetben nyitott) érintkező konfigurációval működnek. Az első nyomógomb az emelés (fel) funkcióért felel, míg a második a süllyesztés (le) működtetését teszi lehetővé, mindkét esetben lassú és gyors fokozatban. A kezelőelemek közötti mechanikus reteszelés megakadályozza az ellentétes irányú parancsok egyidejű kiadását, így növelve a működési biztonságot. A készülékház polipropiléből készült, amely kiváló ütésállósággal rendelkezik (IK08 minősítés), és IP65-ös védettsége megfelelő védelmet nyújt por és vízsugarak ellen, ami ideálissá teszi ipari környezetben történő alkalmazásra.

A készülék elektromos jellemzői is kiemelkedőek: 10A-es konvencionális zárt termikus árammal, 600V-os névleges szigetelési feszültséggel, valamint 6kV-os névleges lökőfeszültség-állósággal rendelkezik. A készülék A600 AC-15 és Q600 DC-13 kontakt kód minősítéssel bír, ami széles körű alkalmazhatóságot biztosít különböző vezérlési feladatokban. A bekötés csavaros kapcsokkal történik, amelyek 1 × 2,5 mm² vagy 2 × 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, kábelvéggel vagy anélkül. A kábelbevezetés lépcsőzetes kialakítású gumihüvelyen keresztül történik, amely 7-15 mm átmérőjű kábelek fogadására alkalmas.

A Schneider Electric XACA207 függőkapcsoló rendkívüli mechanikai tartóssággal büszkélkedhet, ugyanis 1 millió kapcsolási ciklust képes teljesíteni. Működési hőmérséklet-tartománya -25°C-tól +70°C-ig terjed, tárolási hőmérséklete pedig -40°C és +70°C között lehet. A kapcsoló ellenáll a 15g amplitúdójú rezgéseknek 10-500 Hz frekvenciatartományban és akár 100g erejű ütéseknek is, ami különösen fontos a megbízható működés szempontjából ipari környezetben. Kompatibilis a ZB2BE101 és ZB2BE201 komponensekkel mindkét irányban, ami tovább növeli rugalmasságát és felhasználhatóságát.

Schneider Electric Harmony XACA - XACA207 - függőkapcsoló 2 kétfokozatú nyomógomb, mechanikus retesz, NO+NO érintkezők műszaki adatok

Fő jellemzők

Termékcsalád: Harmony XAC

Terméktípus: Függőkapcsoló

Eszköz rövid neve: XACA pisztoly markolatú

Kiegészítő adatok

Vezérlőállomás típusa: Kettős szigetelésű

Burkolat anyaga: Polipropilén

Irányítás típusa: Intuitív

Elektromos áramkör típusa: Vezérlőáramkör

Burkolat típusa: Használatra kész, komplett

Vezérlőállomás alkalmazása: 2-sebességes emelőmotor vezérlése

Vezérlőállomás összetétele: 2 nyomógomb

Vezérlőgomb típusa: Első nyomógomb 2 NO (2 fokozat) emelés, lassú-gyors

Második nyomógomb 2 NO (2 fokozat) süllyesztés, lassú-gyors

Mechanikus reteszelés: Mechanikus reteszeléssel

Vezérlőállomás színe: Sárga

Csatlakozások

Csatlakozó típus: Csavaros szorítókapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül

Csavaros szorítókapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül

Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 7...15 mm

Teljesítmény és elektromos paraméterek

Kontakt kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint

A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint

Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint

Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint

Konvencionális zárt termikus áram (Ithe): 10 A

Névleges szigetelési feszültség (Ui): 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-1 szerint

Érintkezőműködés: Lépcsőzetes, Lassú-megszakító

Maximum ellenállás az érintkezők között: 25 MOhm

Működtető erő: 13...15 N

Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosítóval

Névleges működési teljesítmény W-ban

40 W DC-13 1000000 ciklusra, < 60 ciklus/perc működési frekvencia mellett 120 V-nál, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléke szerint

48 W DC-13 1000000 ciklusra, < 60 ciklus/perc működési frekvencia mellett 48 V-nál, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléke szerint

65 W DC-13 1000000 ciklusra, < 60 ciklus/perc működési frekvencia mellett 24 V-nál, 0,5 terhelési tényező (induktív terhelés) az IEC 60947-5-1 C függeléke szerint

Szabványok és tanúsítványok

Szabványok: IEC 60204-32, CSA C22.2 No 14, UL 508, IEC 60947-5-1

Terméktanúsítványok: CSA, UL

Védőkezelés: TH

Környezeti paraméterek

Környezeti levegő hőmérséklete működés közben: -25…70 °C

Környezeti levegő hőmérséklete tárolás közben: -40…70 °C

Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 100 gn az IEC 60068-2-27 szerint

Túlfeszültségi kategória: II. osztály az IEC 61140 szerint

IP védettségi fokozat: IP65 az IEC 60529 szerint

IK védettségi fokozat: IK08 az IEC 62262 szerint

Mechanikai élettartam: 1000000 ciklus

Termék adatok

Szélesség méret

102 mm

Hosszúság méret

291 mm

Magasság méret

66 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110645033

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP65

Gyártó/Márka

Schneider Electric

Mélység

71 mm

Tömeg

283 g/db

Cikkszám

3389110645033
