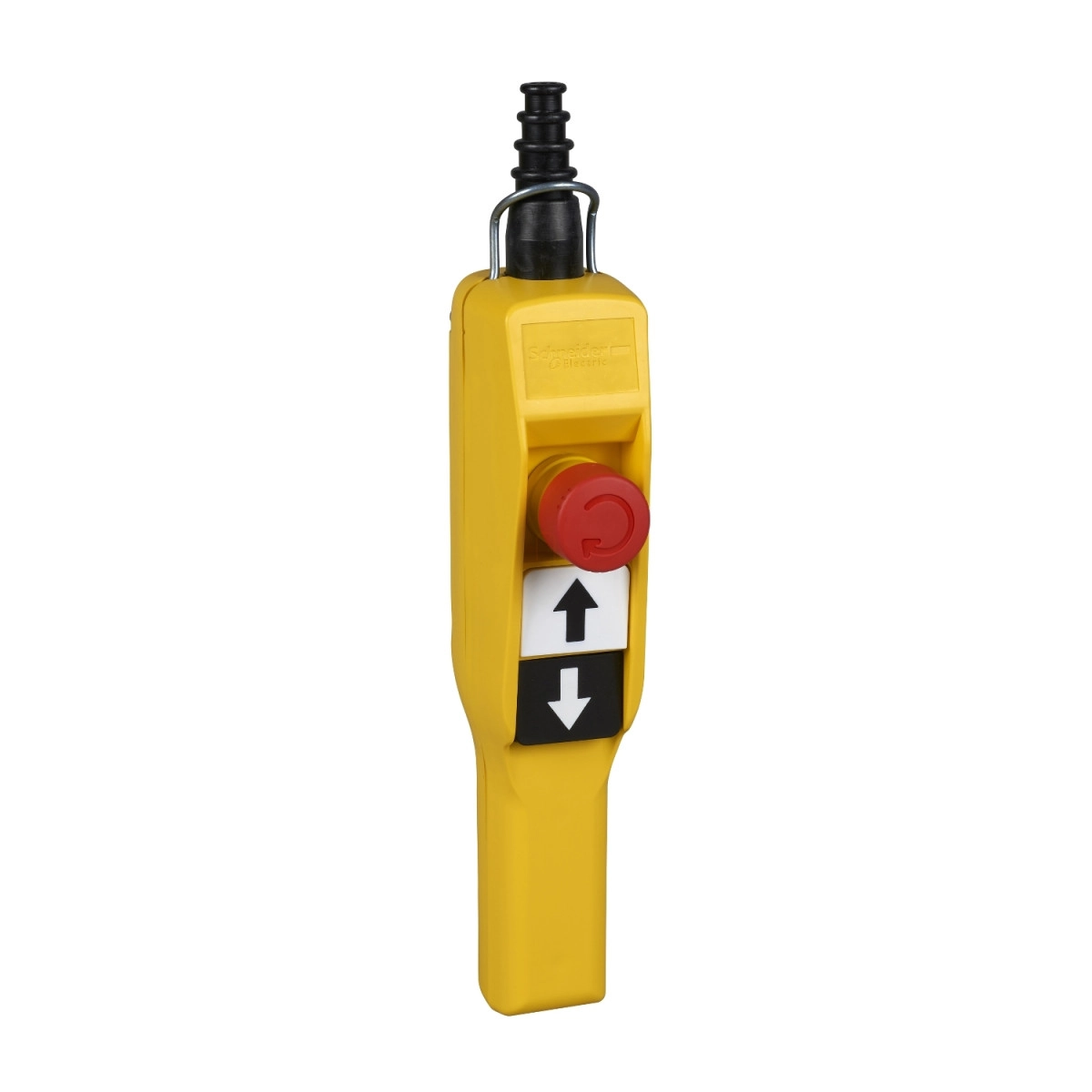

A Schneider Electric Harmony XACA sorozatú XACA2053 típusú függőkapcsoló egy kiváló minőségű, ipari környezetben használható vezérlőegység, amely kifejezetten egysebességes emelőmotorok irányítására lett kifejlesztve. Ez a sárga színű, pisztoly markolatú készülék kompakt kialakítása és ergonomikus formája révén könnyű és kényelmes használatot biztosít a mindennapi ipari alkalmazások során.
A XACA2053 függőkapcsoló kettős szigetelésű, polipropilén házban kerül kialakításra, amely ellenáll a nehéz ipari környezetnek és a mechanikai behatásoknak. A készülék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és vízsugár elleni védelmet biztosít. Az IK08 ütésállósági fokozat (IEC 62262 szerint) garantálja a termék strapabíróságát még a legkeményebb környezetekben is. Az eszköz -25°C és +70°C közötti üzemi hőmérséklettartományban használható, tárolása pedig -40°C és +70°C között biztonságos.
A függőkapcsoló összetétele 2 nyomógombból és 1 vészleállító gombból áll. Az első nyomógomb 1 NC + 1 NO érintkezővel rendelkezik és az emelés/felemelés, lassú funkcióért felel, míg a második nyomógomb szintén 1 NC + 1 NO érintkezővel a leeresztés, lassú funkcióért felelős. A vészleállító gomb 30 mm átmérőjű, 1 NC reteszelő típusú. A gombok mechanikus reteszeléssel vannak ellátva, ami megakadályozza a konfliktusban lévő parancsok egyidejű kiadását. Az intuitivitást a kezelőgombok egyértelmű jelölése és elrendezése biztosítja, amivel minimalizálható a kezelői hiba lehetősége. A kábelbevezetés gumihüvelyes, lépcsős kialakítású, 7-15 mm kábelátmérőhöz.
Elektromos szempontból a XACA2053 vezérlőáramköri alkalmazásra készült, 10A hagyományos zárt termikus árammal. A névleges szigetelési feszültség 600V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően. A névleges lökőfeszültség-állóság 6kV. Az eszköz kompatibilis a ZB2BE102 alkatrésszel a vészleállító gombhoz, valamint a ZB2BE102 + ZB2BE101 kombinációval minden irányhoz. A csatlakozás csavaros kapcsokkal történik, elfogad 1x2,5 mm² vagy 2x1,5 mm² vezetéket, kábelvéggel vagy anélkül. A mechanikai tartósság kiemelkedő: 1.000.000 ciklus. Az eszköz rövidzárlat elleni védelme 10A-es gG típusú olvadóbiztosítóval történik.
Schneider Electric Harmony XACA - XACA2053 - függőkapcsoló 2 nyomógomb+vészgomb, mechanikus retesz, NO+NC érintkezők műszaki adatok
Alapadatok
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Eszköz rövid neve: XACA pisztoly markolat
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlőáramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Vezérlőgomb típusa: 30 mm átmérőjű leállító nyomógomb, 1 NC reteszelés
Első nyomógomb: 1 NC + 1 NO emelés, lassú
Második nyomógomb: 1 NC + 1 NO leeresztés, lassú
Termék kompatibilitás: ZB2BE102 vészleállítóhoz, ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Csatlakozás - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Hagyományos zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú megszakítás
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 13...15 N
Rövidzárlat elleni védelem: 10 A-es olvadóbiztosítós védelem gG típusú patronnal
Szabványok és tanúsítványok
Szabványok: IEC 60204-32, CSA C22.2 No 14, IEC 60947-5-1, UL 508
Terméktanúsítványok: UL, CSA
Környezeti paraméterek
Védőkezelés: TH
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai jellemzők
Mechanikai tartósság: 1000000 ciklus
Kábelbevezetés: Gumihüvely lépcsős bemenettel 7...15 mm
Nettó tömeg: 0,34 kg
