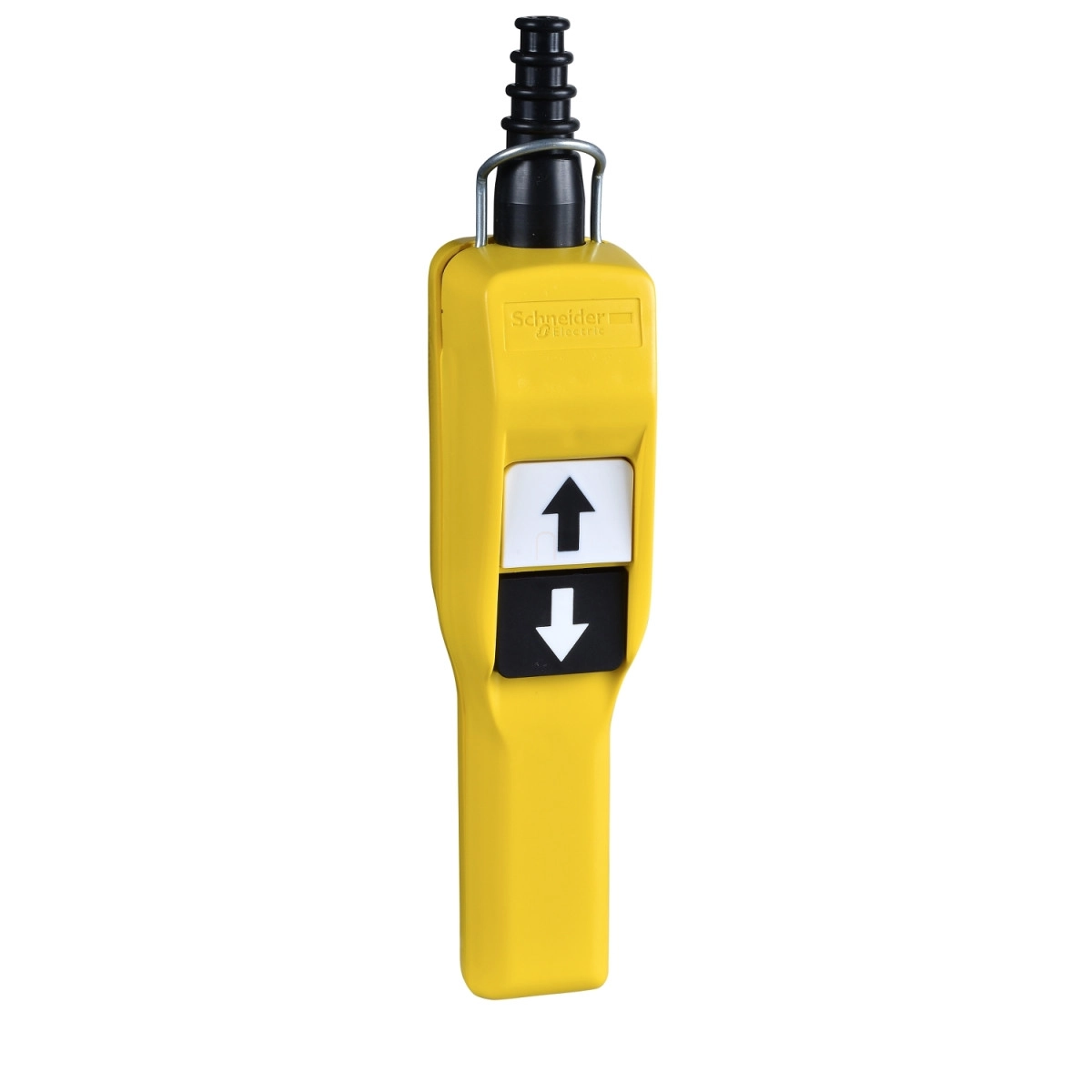

A Schneider Electric Harmony XACA205 függőkapcsoló egy kiemelkedő minőségű irányítóegység, amely kifejezetten emelőmotorok vezérlésére lett kifejlesztve. Ez a sárga színű, pisztoly markolatú vezérlő állomás ideális megoldást kínál az egysebességes emelőmotorok megbízható és intuitív irányítására. A termék része a Schneider Electric népszerű Harmony XAC termékcsaládjának, amely világszerte elismert a magas minőségű ipari vezérlőeszközök terén.
A XACA205 kódjelű függőkapcsoló kettős szigetelésű kialakítással rendelkezik, amely fokozott védelmet biztosít a kezelő számára. A készülékház tartós polipropilén anyagból készül, amely ellenáll a mindennapi ipari használat során fellépő igénybevételeknek. Az IP65-ös védettségi szint garantálja a por és víz elleni védelmet, míg az IK08 besorolás a mechanikai ütések elleni ellenállóképességet biztosítja. A függőkapcsoló -25°C és +70°C közötti hőmérsékleti tartományban megbízhatóan működik, így szélsőséges körülmények között is alkalmazható.
A XACA205 függőkapcsoló két nyomógombbal rendelkezik, amelyek mechanikus reteszeléssel vannak ellátva a véletlen működtetés elkerülése érdekében. Az első nyomógomb az emelés (lassú) funkcióra szolgál, és 1 NC + 1 NO érintkezővel rendelkezik, míg a második nyomógomb a süllyesztés (lassú) funkcióra szolgál, szintén 1 NC + 1 NO érintkezőkkel. A csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek bekötését, kábelvéggel vagy anélkül. A kábelbevezető gumihüvely 7-15 mm átmérőjű kábelek fogadására alkalmas. A függőkapcsoló kompatibilis a ZB2BE102 + ZB2BE101 típusú nyomógombokkal minden irányhoz.
A termék megfelel számos nemzetközi szabványnak, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14 és IEC 60204-32 előírásait, ami biztosítja a globális felhasználhatóságot. Az A600 AC-15 kontaktus kód jelölés szerint a kapcsoló 240 V-on 3 A, illetve 600 V-on 1,2 A áramerősséget képes kapcsolni. A Q600 DC-13 jelölés szerint pedig 250 V-on 0,27 A, illetve 600 V-on 0,1 A egyenáramot tud kapcsolni. A 10 A-es hőáram és a 600 V-os névleges szigetelési feszültség tovább növeli a termék sokoldalúságát. A készülék tartósságát a 1.000.000 kapcsolási ciklus bizonyítja, ami hosszú élettartamot garantál még intenzív használat mellett is. A kapcsoló műszaki jellemzői között szerepel a 13-15 N működtetési erő, valamint a 25 MOhm maximális ellenállás az érintkezők között, ami a precíz és megbízható működést biztosítja.
Schneider Electric Harmony XACA - XACA205 - függőkapcsoló 2 nyomógomb, mechanikus retesz, NO+NC érintkezők műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típusa: Függőkapcsoló
Eszköz rövid neve: XACA pisztoly markolat
Kiegészítő információk
Vezérlő állomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész komplett egység
Vezérlő állomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlő állomás összetétele: 2 nyomógomb
Vezérlőgombok kialakítása
Első nyomógomb: 1 NC + 1 NO emelés, lassú
Második nyomógomb: 1 NC + 1 NO süllyesztés, lassú
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlő állomás színe: Sárga
Csatlakozások
Kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbevezetés: Gumihüvely lépcsős bemenettel 7-15 mm
Villamos paraméterek
Kontaktus kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Kontaktus működés: Lassú-törés
Maximális ellenállás a terminálok között: 25 MOhm
Működtetési erő: 13-15 N
Rövidzárlat védelem: 10 A biztosítékkal, gG típusú patronos biztosíték
Névleges üzemi teljesítmény
40 W DC-13 1000000 ciklusra, üzemi frekvencia <60 ciklus/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
48 W DC-13 1000000 ciklusra, üzemi frekvencia <60 ciklus/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
65 W DC-13 1000000 ciklusra, üzemi frekvencia <60 ciklus/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
Terminál azonosítók
ISO n°1: (11-12)NC, (13-14)NO
Terminál azonosító: (11-12)NC, (13-14)NO
Környezeti jellemzők
Védelmi kezelés: TH
Működési környezeti hőmérséklet: -25-70 °C
Tárolási környezeti hőmérséklet: -40-70 °C
Rezgésállóság: 15 gn (f= 10-500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60204-32
Termék tanúsítványok: UL, CSA
Termékkompatibilitás
ZB2BE102 + ZB2BE101 minden irányhoz
