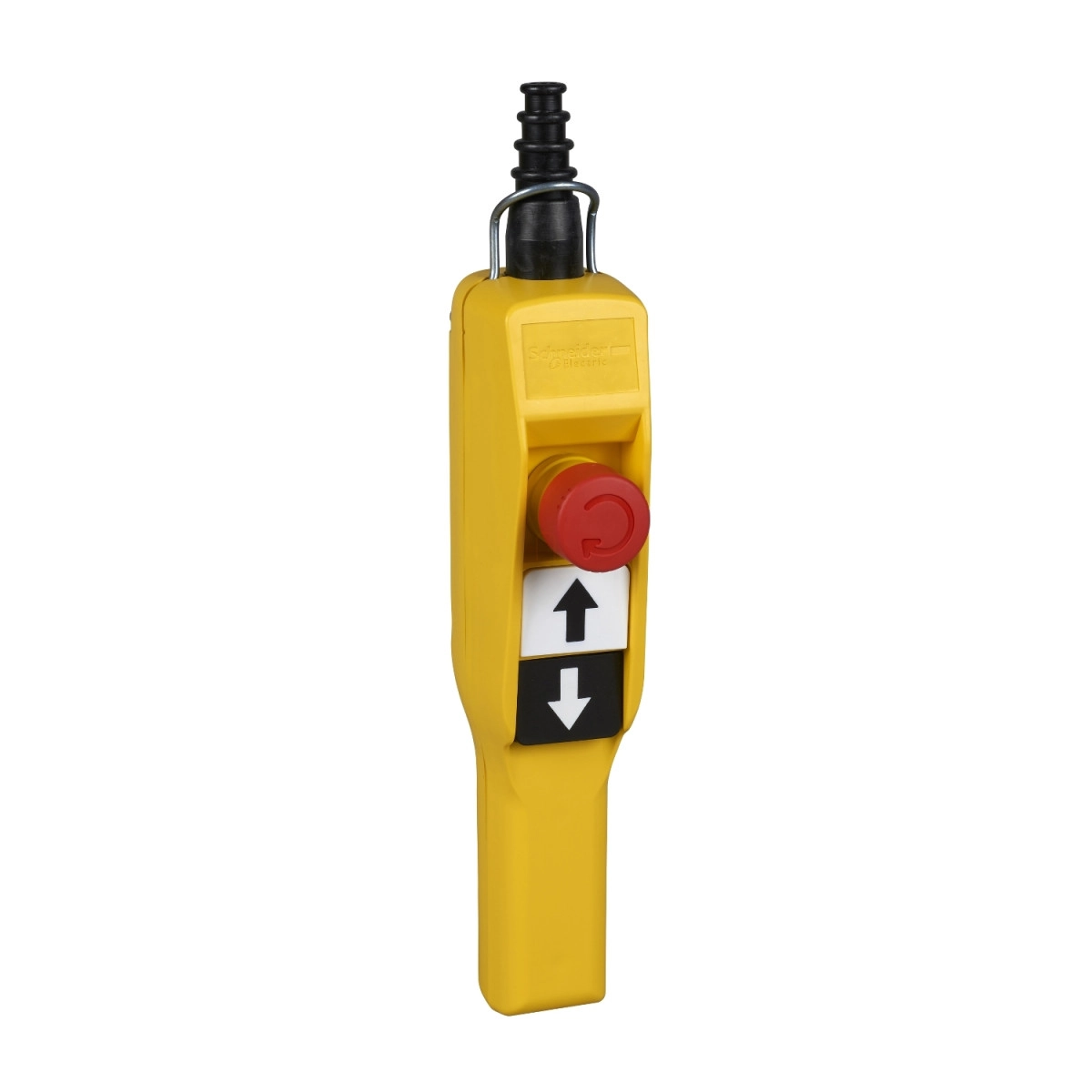

A Schneider Electric Harmony XAC sorozatú XACA2033 típusú függőkapcsoló egy professzionális ipari vezérlőegység, amely kifejezetten egysebességű emelőmotorok irányításához lett kifejlesztve. A pisztolymarkolatú kialakítás ergonomikus használatot biztosít, így a kezelő hosszabb munkavégzés során is kényelmesen tudja működtetni az eszközt.
A sárga színű, polipropilén házas függőkapcsoló kettős szigetelésű, amely fokozott biztonságot nyújt a felhasználók számára. A komplett, használatra kész egység 2 nyomógombbal és 1 vészleállító gombbal van ellátva. Az első nyomógomb 2 NO érintkezővel rendelkezik és az emelési (felfele) funkciót vezérli, míg a második nyomógomb szintén 2 NO érintkezővel a süllyesztési (lefele) funkciót irányítja. A készülék 30 mm átmérőjű vészleállító nyomógombja 1 NC érintkezővel és reteszelő funkcióval rendelkezik, amely vészhelyzet esetén azonnal leállítja a működést. A gombok között mechanikus reteszelés biztosítja, hogy ne lehessen egyszerre ellentétes irányú parancsokat kiadni, ami növeli az üzemeltetés biztonságát. Az intuitív kezelhetőség és a jól átgondolt kialakítás lehetővé teszi a precíz irányítást még kesztyűben is.
Műszaki szempontból a Harmony XACA2033 rendkívül megbízható konstrukcióval rendelkezik. Az IP65-ös védettségnek köszönhetően por és vízsugár ellen teljesen védett, míg az IK08 fokozat a mechanikai behatásokkal szembeni ellenállóképességét jelzi. A készülék működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A rezgésállósága 15 gn (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 100 gn az IEC 60068-2-27 szerint, ami ipari környezetben is kiváló teljesítményt garantál. A mechanikai élettartama rendkívül magas, 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. A kábel bevezetése gumiharangos, lépcsőzetes kialakítású, 7-15 mm közötti kábelátmérőkhöz alkalmas.
A XACA2033 elektromos paraméterei szintén figyelemre méltóak. Az érintkezők A600 besorolásúak AC-15 kategóriában (Ue = 240 V, Ie = 3 A, illetve Ue = 600 V, Ie = 1,2 A), valamint Q600 besorolásúak DC-13 kategóriában (Ue = 250 V, Ie = 0,27 A, illetve Ue = 600 V, Ie = 0,1 A) az IEC 60947-5-1 szabvány A függeléke szerint. A hagyományos zárt termikus áram 10 A, a névleges szigetelési feszültség 600 V (3-as szennyezettségi fokozat mellett), a lökőfeszültség-állóság pedig 6 kV. Rövidzárlat elleni védelemként 10 A-es gG típusú olvadóbiztosíték alkalmazása ajánlott. A készülék csavaros csatlakozókkal rendelkezik, amelyek 1 × 2,5 mm² vagy 2 × 1,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé, vezetékvéggel vagy anélkül.
Schneider Electric Harmony XACA - XACA2033 - függőkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék típusa: Függőkapcsoló
Eszköz rövid neve: XACA pisztolymarkolat
Kiegészítő jellemzők
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Ház típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Vezérlőgomb típusa: Stop nyomógomb Ø 30 mm 1 NC reteszelő
Első nyomógomb: 2 NO emelés, lassú
Második nyomógomb: 2 NO süllyesztés, lassú
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - csatlakozók: Csavaros szorítókapcsok, 1 x 2,5 mm² vezetékvéggel vagy anélkül
Csavaros szorítókapcsok, 2 x 1,5 mm² vezetékvéggel vagy anélkül
Szabványok: UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60204-32
Terméktanúsítványok: CSA
UL
Védőkezelés: TH
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tárolás esetén: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumiharang lépcsőzetes bemenettel 7…15 mm
Érintkezőkód-jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú szakítás
Maximális ellenállás a csatlakozók között: 25 MOhm
Működtető erő: 13…15 N
Rövidzárlat elleni védelem: 10 A-es biztosítékvédelem gG típusú biztosítóbetéttel
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, üzemi gyakoriság <60 cikl/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
48 W DC-13 1000000 ciklusra, üzemi gyakoriság <60 cikl/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
65 W DC-13 1000000 ciklusra, üzemi gyakoriság <60 cikl/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Csatlakozó azonosító: (11-12)NC
(13-14)NO
