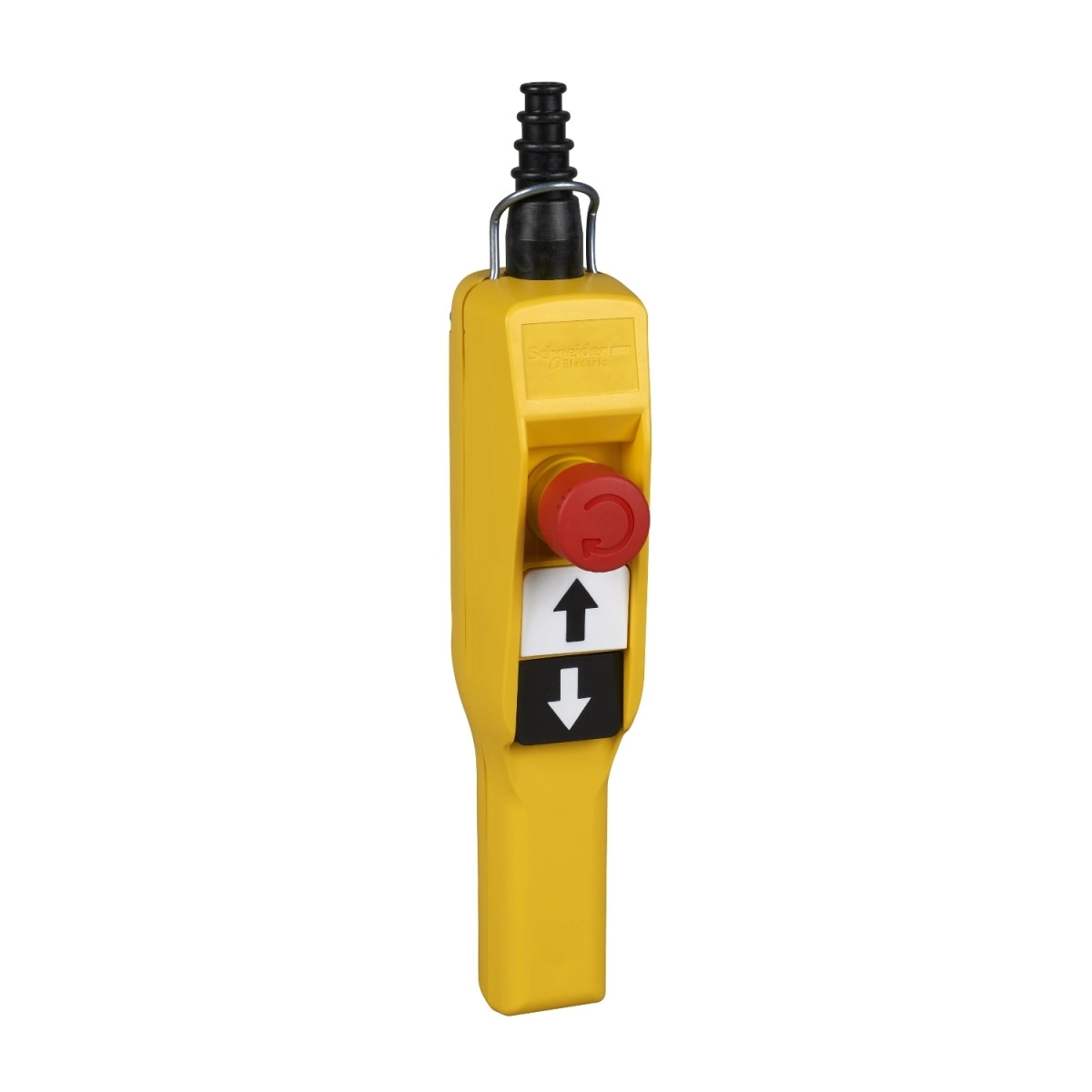

A Schneider Electric Harmony XAC sorozatba tartozó XACA2013 függőkapcsoló egy rendkívül megbízható, ipari környezetben is kiválóan használható vezérlőeszköz. Ez a sárga színű, pisztoly markolatú kivitelben készült készülék kifejezetten egysebességes emelőmotor vezérlésére lett kialakítva, így ideális választás daruknál, emelőberendezéseknél és hasonló ipari alkalmazásoknál, ahol a biztonság és a precíz irányíthatóság kulcsfontosságú.
A XACA2013 modell kettős szigetelésű, polipropilén házban kapott helyet, ami kiváló védelmet biztosít a külső behatásokkal szemben. Az IP65-ös védettségi szint garantálja a por és vízsugár elleni védelmet, az IK08 fokozat pedig a mechanikai sérülésekkel szembeni ellenállást biztosítja. A készülék két nyomógombbal és egy vészleállító gombbal van felszerelve. Az első nyomógomb 1 NO érintkezővel rendelkezik és az emelés (lassú) funkcióért felelős, míg a második nyomógomb szintén 1 NO érintkezővel a leeresztés (lassú) műveletet vezérli. A 30 mm átmérőjű vészleállító gomb 1 NC érintkezővel és reteszelő funkcióval rendelkezik, ami vészhelyzet esetén azonnali leállítást tesz lehetővé. A gombok közötti mechanikai reteszelés megakadályozza az ellentétes irányú parancsok egyidejű kiadását.
A Harmony XACA2013 függőkapcsoló műszaki paraméterei lenyűgözőek: a hagyományos zárt termikus áram 10A, a névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 6 kV. A készülék csatlakozókapcsai csavaros szorítókapcsok, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékek fogadására alkalmasak, kábelvéggel vagy anélkül. A kábelbemenet gumitömítéssel ellátott, lépcsőzetes kialakítású, 7-15 mm átmérőjű kábelekhez. A kapcsolók mechanikai élettartama kiemelkedően magas, 1 000 000 kapcsolási ciklus. A készülék rövidzárlat elleni védelméhez 10A-es gG típusú biztosíték szükséges. A termék használata -25°C és +70°C közötti környezeti hőmérsékleten javasolt, tárolása pedig -40°C és +70°C között lehetséges.
A Schneider Electric XACA2013 függőkapcsoló tervezésekor kiemelt figyelmet fordítottak a megbízhatóságra és a robusztus kivitelre. A készülék ellenáll a 15 g-s rezgésterhelésnek (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabványnak megfelelően, valamint a 100 g-s ütésállóságnak az IEC 60068-2-27 szerint. A kapcsolókód-jelölés az IEC 60947-5-1 A függelékének megfelelően A600 AC-15 (240V-nál 3A; 600V-nál 1,2A) és Q600 DC-13 (250V-nál 0,27A; 600V-nál 0,1A). A kapcsolók működtetési ereje 13-15 N között van, a működés lassú bontású. A készülék kompatibilis a ZB2BE101 (minden irányhoz) és a ZB2BE102 (vészleállításhoz) komponensekkel, ami tovább növeli a felhasználhatóságát. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60204-32, UL 508, és rendelkezik CSA és UL tanúsítványokkal is.
Schneider Electric Harmony XACA - XACA2013 - függőkapcsoló 2 nyomógomb+vészgomb, mechanikus retesz, NO érintkezők műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Eszköz rövid neve: XACA pisztoly markolat
Vezérlőállomás jellemzői
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlési típus: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Vezérlőgombok
Nyomógomb típusok:
Első nyomógomb: 1 NO emelés, lassú
Második nyomógomb: 1 NO leengedés, lassú
Vészleállító gomb: Ø 30 mm 1 NC reteszelő
Termék kompatibilitás: ZB2BE101 minden irányhoz, ZB2BE102 vészleállításhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások és védelem
Csatlakozók - sorkapcsok: Csavaros szorítókapocs, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorítókapocs, 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábelbemenet: Gumitömítés lépcsőzetes bemenettel 7...15 mm
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú patron biztosítékkal
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60204-32, UL 508
Terméktanúsítványok: CSA, UL
Védettségi szint: IP65 az IEC 60529 szerint, IK08 az IEC 62262 szerint
Műszaki paraméterek
Mechanikai élettartam: 1000000 ciklus
Kontaktuskód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt termikus áram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Kontaktusok működése: Lassú bontás
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtetési erő: 13...15 N
Környezeti feltételek
Védő kezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
