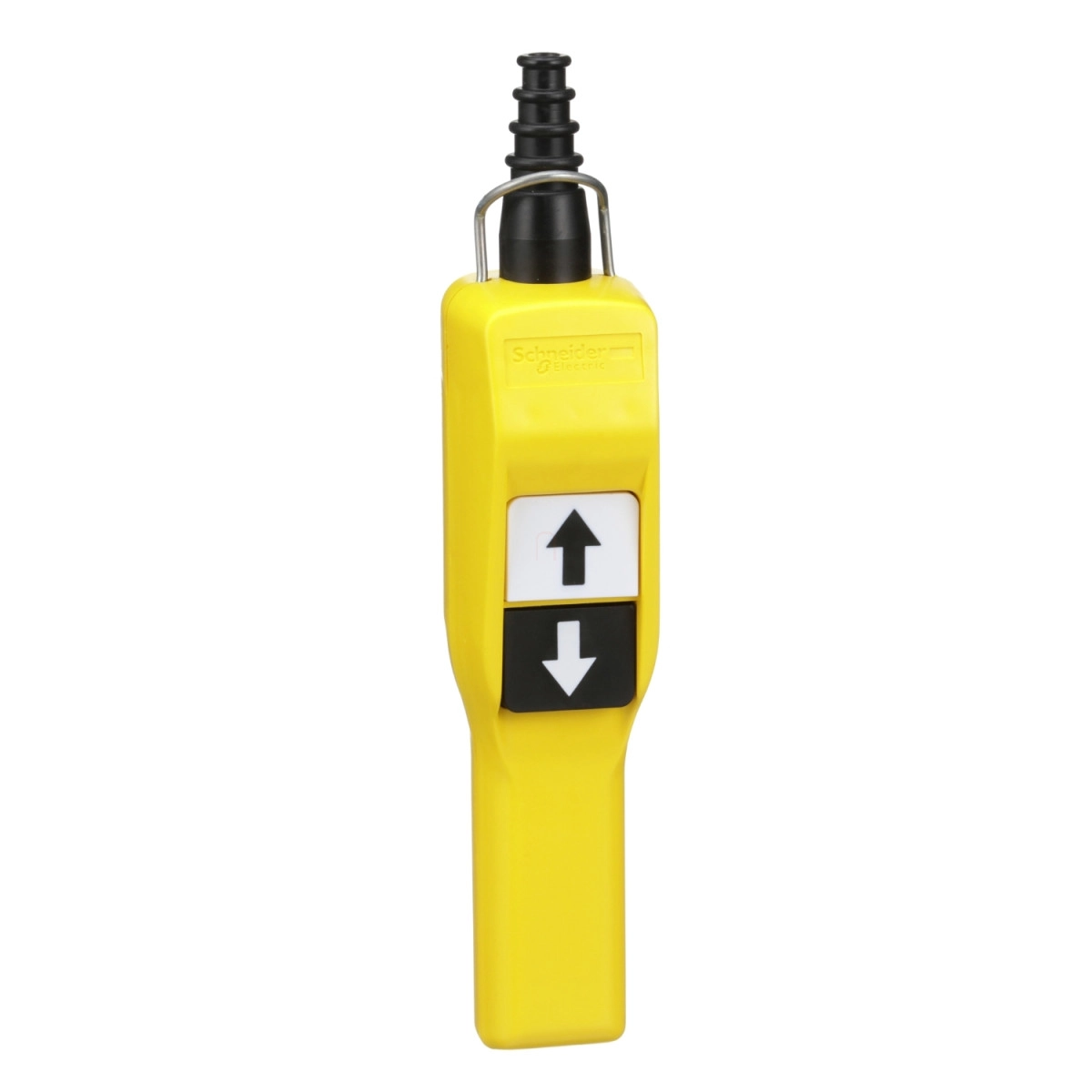

A Schneider Electric Harmony XAC sorozat XACA201 típusú komplett függőkapcsolója kiemelkedő választás emelő motorok vezérléséhez ipari környezetben. Ez a praktikus pisztoly markolatú, sárga színű függőkapcsoló két nyomógombbal és 1NO (alapállapotban nyitott) kontaktussal rendelkezik, amely lehetővé teszi az intuitív és megbízható irányítást.
A készülék kettős szigetelésű kialakítása fokozott védelmet biztosít a felhasználó számára, míg a polipropilén anyagból készült burkolat nemcsak tartósságot, de megfelelő fogást is garantál. Az XACA201 függőkapcsoló teljes mértékben kész a használatra, és kifejezetten egysebességes emelő motorok vezérlésére optimalizált. A két nyomógomb mechanikus reteszeléssel van ellátva, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, növelve ezzel a biztonságot. Az első gomb a lassú emelésért (1 NO), míg a második a lassú süllyesztésért (1 NO) felelős, így precíz mozgásvezérlést tesz lehetővé.
A csatlakoztatás csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezeték befogadására alkalmasak kábelvéggel vagy anélkül. A készülék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet jelent, így mostoha ipari környezetben is megbízhatóan működik. Az IK08 ütésállósági fokozat az IEC 62262 szabványnak megfelelően további tartósságot biztosít. A mechanikus élettartama rendkívül hosszú, 1 millió kapcsolási ciklus, ami hosszútávú, megbízható működést garantál.
A Schneider Electric XACA201 függőkapcsoló figyelemre méltó műszaki paraméterekkel büszkélkedhet. A 600 V névleges szigetelési feszültség és a 6 kV impulzus-állósági feszültség kiváló elektromos védelmet biztosít. A készülék széles hőmérsékleti tartományban, -25°C és +70°C között üzemeltethető, míg tárolási hőmérséklet-tartománya -40°C és +70°C között van. Vibrációállósága 15 gn (f=10...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 100 gn az IEC 60068-2-27 szabványnak megfelelően, ami rendkívüli mechanikai ellenálló képességre utal. A készülék gumitömítéssel rendelkezik, amely 7-15 mm közötti átmérőjű kábelek számára biztosít lépcsőzetes bevezetést. A kontaktusok lassú bontásúak, és a maximális ellenállás a csatlakozók között 25 MOhm. Az üzemeltetési erő 13-15 N, ami kellemes használatot biztosít a kezelő számára. A rövidzárlat-védelemről 10 A-es gG típusú olvadóbiztosíték gondoskodik.
Harmony XAC XACA201 műszaki adatok
Alap információk
Termékcsalád: Harmony XAC
Termék típus: Függőkapcsoló
Eszköz rövid neve: XACA pisztoly markolat
Technikai tulajdonságok
Vezérlőállomás típus: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazás: Egysebességes emelő motor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb
Vezérlő gomb típusa: Első nyomógomb 1 NO emelés, lassú
Második nyomógomb 1 NO süllyesztés, lassú
Termék kompatibilitás: ZB2BE101 minden irányhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozás és elektromos paraméterek
Csatlakozások - kapcsok: Csavaros szorító kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorító kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Kábel bevezetés: Gumitömítés lépcsőzetes bevezetéssel 7...15 mm
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú bontású
Maximális ellenállás a kapcsok között: 25 MOhm
Működtetési erő: 13...15 N
Rövidzárlat védelem: 10 A biztosíték védelem gG típusú olvadóbiztosítékkal
Teljesítmény és szabványok
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi gyakoriság 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
48 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi gyakoriság 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
65 W DC-13 1000000 ciklusra, <60 ciklus/perc üzemi gyakoriság 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Szabványok: IEC 60947-5-1
CSA C22.2 No 14
IEC 60204-32
UL 508
Termék tanúsítványok: CSA
UL
Védő kezelés: TH
Környezeti jellemzők
Környezeti levegő hőmérséklet üzemeléskor: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Csatlakozók és azonosítás
Csatlakozó leírás ISO n°1: (13-14)NO
Kapocs azonosító: (11-12)NC
(13-14)NO
