A Schneider Electric Harmony XAC sorozat XACD21P3111 típusú függőkapcsolója egy kiváló minőségű ipari vezérlőegység, amely kifejezetten daruemelő motorok egysebességes irányításához lett kifejlesztve. Ez a professzionális vezérlőeszköz kettős szigetelésű kialakítással rendelkezik, amely maximális védelmet biztosít a kezelő számára az ipari környezetben való használat során.

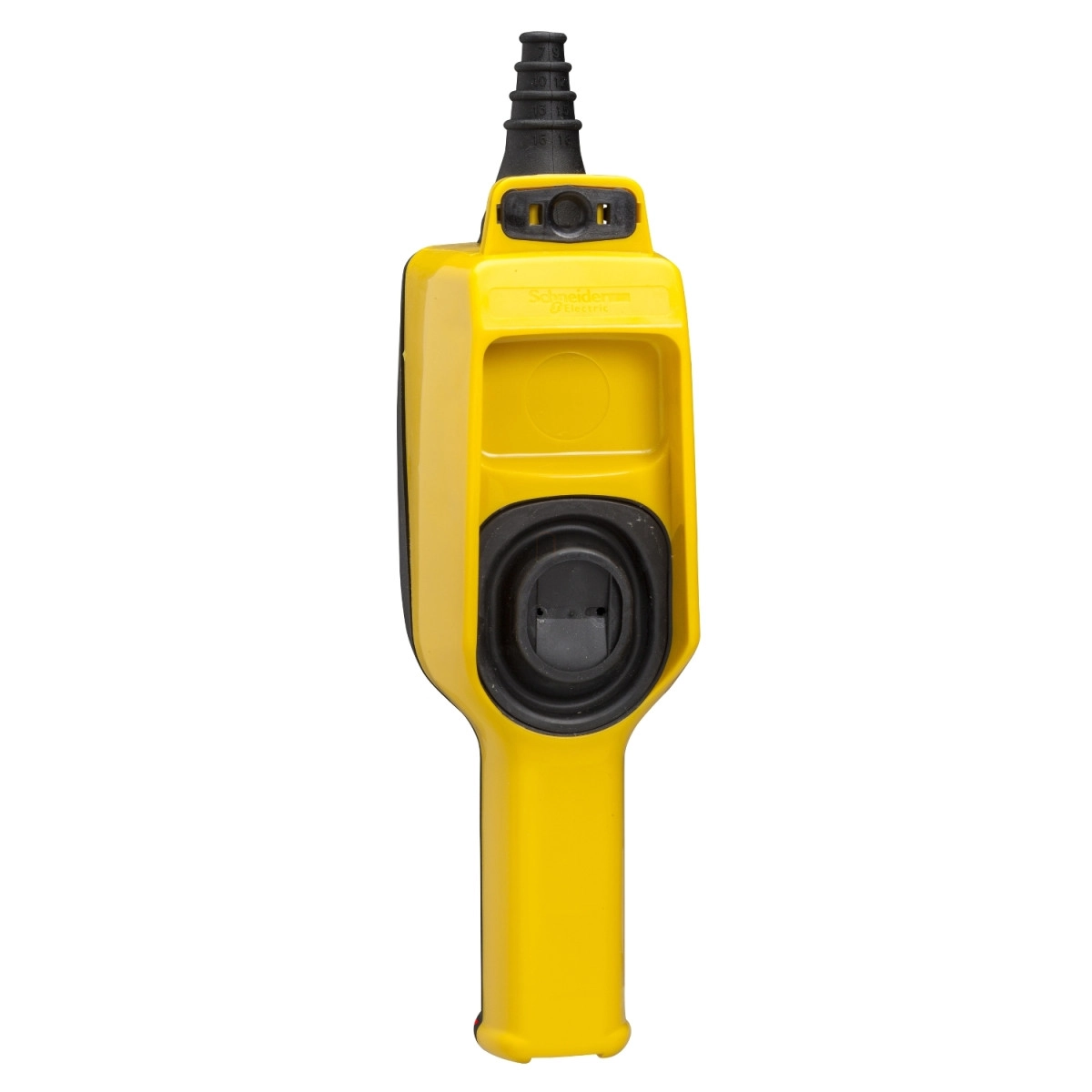

A XACD21P3111 függőkapcsoló sárga polipropilén házban kerül forgalmazásra, amely nemcsak esztétikus, hanem strapabíró és ellenáll a különböző ipari környezetekben előforduló igénybevételnek. A termék egy darab kétirányú nyomógombbal rendelkezik, amely mechanikus reteszeléssel van ellátva a biztonságos működtetés érdekében. Az első irányú gomb 2-pólusú emelés (lassú) funkciót, míg a második irányú gomb 2-pólusú süllyesztés (lassú) funkciót biztosít. Ez a kialakítás lehetővé teszi a daru precíz, biztonságos irányítását, miközben a mechanikus reteszelés megakadályozza az ellentétes irányú parancsok egyidejű kiadását, ezzel védve a motort és a hajtásrendszert a károsodástól. A termék kompatibilis az XEDS3111 típusú egységgel a visszafordító műveletek végrehajtásához.
A XACD21P3111 ipari minősítésű elektromos jellemzőkkel rendelkezik, beleértve a 16 A névleges zárt termikus áramot, 500 V szigetelési feszültséget (3-as szennyezettségi fokozat mellett) és 6 kV névleges lökőfeszültség-állóságot. A termék 2200 W teljesítménnyel működik AC-3 és AC-4 kategóriában 400 V mellett, ami ideálissá teszi ipari emelőberendezések vezérléséhez. A rövid zárlat elleni védelmet 6 A-es aM típusú biztosítékkal kell biztosítani. A kapcsolók működtetése 28 N erőt igényel és snap action típusú érintkezőműködéssel rendelkeznek, amely gyors és precíz kapcsolást tesz lehetővé. A termék kiemelkedő mechanikai élettartammal büszkélkedhet: akár 3.000.000 ciklus, míg elektromos élettartama 1.000.000 ciklus AC-3 és AC-4 kategóriában, 2200 W teljesítménynél, 400 V feszültségen, <10 ciklus/perc üzemi gyakoriságnál és 0,4 terhelési tényezőnél.
A kapcsoló IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami por elleni teljes védelmet és vízsugár elleni védelmet biztosít. Emellett IK08 ütésállósággal is büszkélkedhet az EN 50102 szabványnak megfelelően, így ellenáll a mechanikai behatásoknak is. A termék -25...70 °C közötti üzemi hőmérsékleten használható, és kiválóan ellenáll a rezgéseknek (15 gn, f=10...500 Hz az IEC 60068-2-6 szerint) valamint a rázkódásoknak (100 gn az IEC 60068-2-27 szerint). A kábelbemenet gumi karmantyúval ellátott, lépcsőzetes kialakítású, amely 7...18 mm átmérőjű kábelek fogadására alkalmas. A csatlakozás csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékek befogadására alkalmasak kábelszorítóval vagy anélkül.
Schneider Electric Harmony XAC - XACD21P3111 -Komplett függőkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Készülék rövid neve: XACD
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Áramkörtípus: Teljesítmény áramkör
Burkolat típusa: Használatra kész komplett egység
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Motorindító típusa: Irányváltó
Vezérlőállomás összetétele: 1 kétirányú nyomógomb
Vezérlőgomb típusa: Első irány gomb 2-pólusú emelés, lassú
Második irány gomb 2-pólusú süllyesztés, lassú
Termék kompatibilitás: XEDS3111 irányváltó működéshez
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelszorítóval vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelszorítóval vagy anélkül
Szabványok és megfelelőségek
Szabványok: EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508
EN/IEC 60204-32
Védőkezelés: TH
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az EN 50102 szerint
Mechanikai jellemzők
Mechanikai élettartam: 3000000 ciklus
Kábelbemenet: Gumi karmantyú lépcsőzetes bemenettel 7...18 mm
Elektromos jellemzők
Hagyományos zárt termikus áram: 16 A
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkező működése: Snap action
Működtetési erő: 28 N
Rövidzárlat elleni védelem: 6 A biztosítékvédelem aM típusú patronnal
Névleges üzemi teljesítmény W-ban: 2200 W AC-3 400 V-nál az IEC 60947-3 A függeléknek megfelelően
2200 W AC-4 400 V-nál az IEC 60947-3 A függeléknek megfelelően
Elektromos élettartam: 1000000 ciklus AC-3, 2200 W 400 V-nál, üzemi gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléknek megfelelően
1000000 ciklus AC-4, 2200 W 400 V-nál, üzemi gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A függeléknek megfelelően
Csatlakozási adatok
Kapcsok leírása ISO n°1: (3-4)P
(1-2)P
(7-8)P
(5-6)P
Kapocs azonosító: (11-12)NC
(13-14)NO
