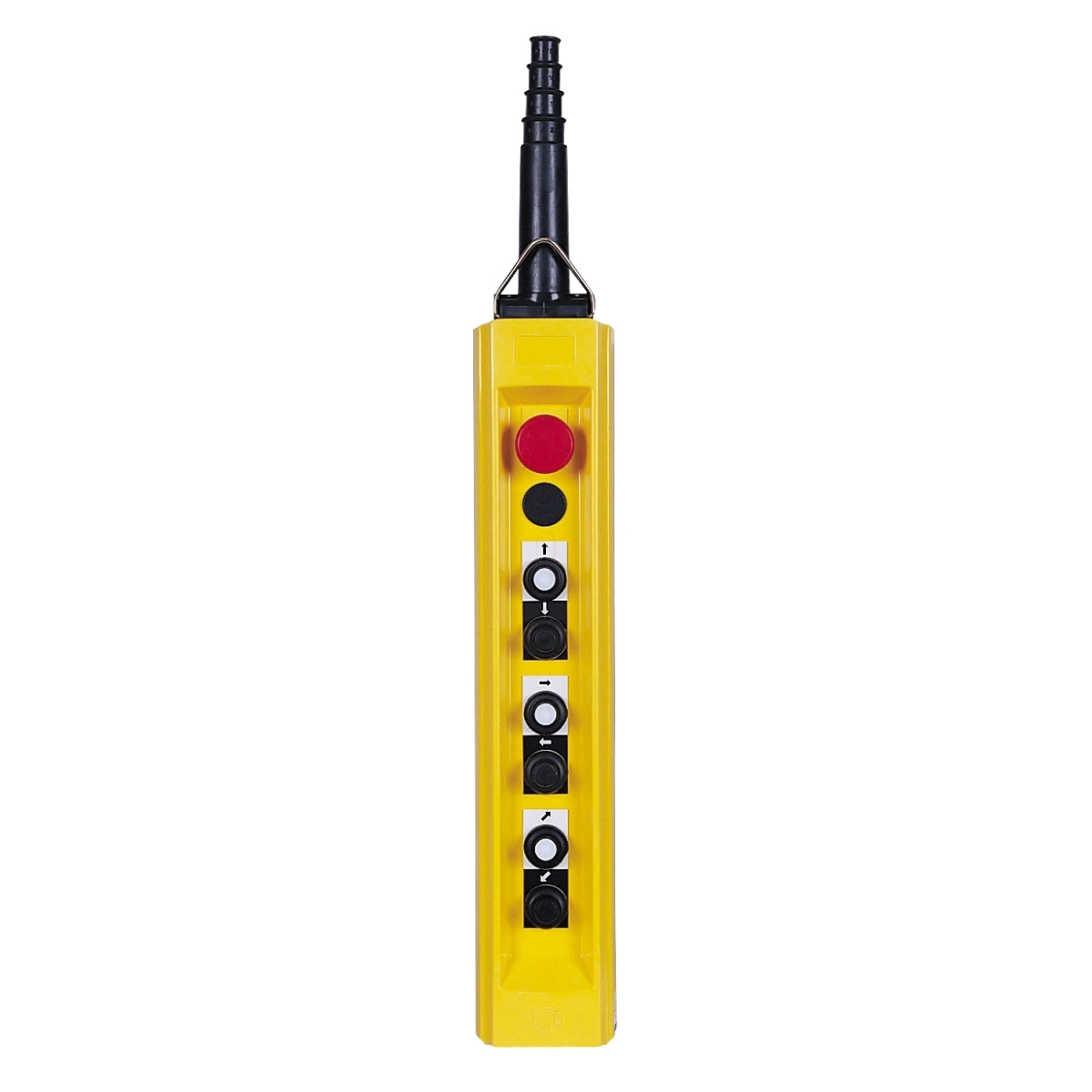

A Schneider Electric Harmony XAC sorozatú XACB6933 típusú függő kezelőállomás egy professzionális vezérlőegység, amely kifejezetten darukezelési és emelőgépek irányítási feladataira lett kifejlesztve. Ez a sárga színű, robusztus kivitelű készülék ideális megoldást nyújt egysebességű emelőmotorok vezérléséhez ipari környezetben.
A termék kiemelkedő műszaki jellemzői közé tartozik a 6 darab nyomógomb és 1 vészleállító gomb kombinációja, amely teljes körű irányítást biztosít a kezelő számára. A vezérlőállomás dupla szigeteléssel rendelkezik, burkolata üvegszál-erősítésű poliészterből készült, ami kiváló mechanikai védelmet és tartósságot biztosít. Az IP65-ös védettségnek köszönhetően por és vízsugár ellen is védett, így mostoha ipari körülmények között is megbízhatóan működik. A berendezés 20 amper névleges áramerősséggel rendelkezik, és 3 kW teljesítményű eszközök működtetésére alkalmas mind 240V, mind 400V feszültségen.
A XACB6933 kezelőegység különlegessége a mechanikus reteszelés a nyomógombpárok között, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, ezzel is növelve a működési biztonságot. A nyomógombok kiosztása rendkívül praktikus: emelés, süllyesztés, bal, jobb, előre és hátra irányú vezérlést tesz lehetővé, mindegyik 3 pólusú kialakítással. A 40 mm átmérőjű vészleállító gomb 3NC reteszelő funkcióval rendelkezik, biztosítva a gyors és megbízható leállítást vészhelyzet esetén. A vezérlőegység kompatibilis a XESD2201 irányváltó működtetéshez és a XACS499 vészleállító egységgel.
A termék könnyen telepíthető a 10-22 mm átmérőjű kábelbemeneti gumihüvelynek köszönhetően. A csatlakoztatást csavaros kapcsok biztosítják, amelyek 1x2,5 mm² vagy 2x1,5 mm² vezetékek bekötésére alkalmasak. A XACB6933 rendkívül tartós, mechanikai élettartama 1.000.000 ciklus, elektromos élettartama pedig akár 1.000.000 ciklus AC-3 és AC-4 üzemmódban is. A berendezés megfelel az IEC 60947-5-1, IEC 60204-32 és CSA C22.2 No 14 szabványoknak, valamint CSA 4-es típusú tanúsítvánnyal rendelkezik.
Fontos megjegyezni, hogy a Schneider Electric XACB6933 függő kezelőállomás kifutó termék, amelynek gyártása 2026. március 31-én megszűnik. A készülék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, tárolási hőmérséklet-tartománya -40°C és +70°C között van. A termék rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 100 gn az IEC 60068-2-27 szabvány szerint. A rövidzárlat elleni védelmet 12A aM típusú biztosíték biztosítja.
Schneider Electric Harmony XAC - XACB6933 -6 nyomógomb, mechanikus retesz, 3 pólus, +vészgomb, 3kW műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék típus: Függő kezelőállomás
Eszköz rövid neve: XACB
Kiegészítő adatok
Kezelőállomás típusa: Dupla szigetelésű
Burkolat anyaga: Üvegszál-erősítésű poliészter
Elektromos áramkör típusa: Erősáramú áramkör
Burkolat típusa: Használatra kész komplett egység
Kezelőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Kezelőállomás összetétele: 6 nyomógomb + 1 vészleállító
Nyomógomb típusok: Stop nyomógomb Ø 40 mm 3 NC reteszelő, Első nyomógomb 3-pólusú emelés, lassú, Második nyomógomb 3-pólusú süllyesztés, lassú, Harmadik nyomógomb 3-pólusú jobb, lassú, Negyedik nyomógomb 3-pólusú bal, lassú, Ötödik nyomógomb 3-pólusú előre, lassú, Hatodik nyomógomb 3-pólusú hátra, lassú
Termék kompatibilitás: XESD2201 irányváltó működtetéshez, XACS499 vészleállításhoz
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Kezelőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros szorítókapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros szorítókapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60204-32, CSA C22.2 No 14
Terméktanúsítványok: CSA 4-es típus
Védő kezelés: TH
Műszaki paraméterek
Környezeti levegő hőmérséklet üzemeléskor: -25...70 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 100 gn IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 10...22 mm
[Ithe] hagyományos zárt termikus áram: 20 A
[Ui] névleges szigetelési feszültség: Vészleállító érintkező: 400 V (3-as szennyezettségi fok) IEC 60947-1 szerint, 300 V CSA szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Érintkező működése: Gyors működésű
Működtető erő: 32 N nyomógomb, 40 N vészleállító
Rövidzárlat elleni védelem: 12 A biztosítékvédelem aM típusú biztosítóbetéttel
Névleges teljesítmény LE-ben: 3 LE 240 V-nál
Névleges üzemi teljesítmény W-ban: 3000 W 240 V-nál, 3000 W 400 V-nál
Elektromos élettartam: 1000000 ciklus AC-3, 3000 W 400 V-nál, működési gyakoriság <10 cikl/perc, terhelési tényező = 0,4 IEC 60947-3 A melléklet szerint
