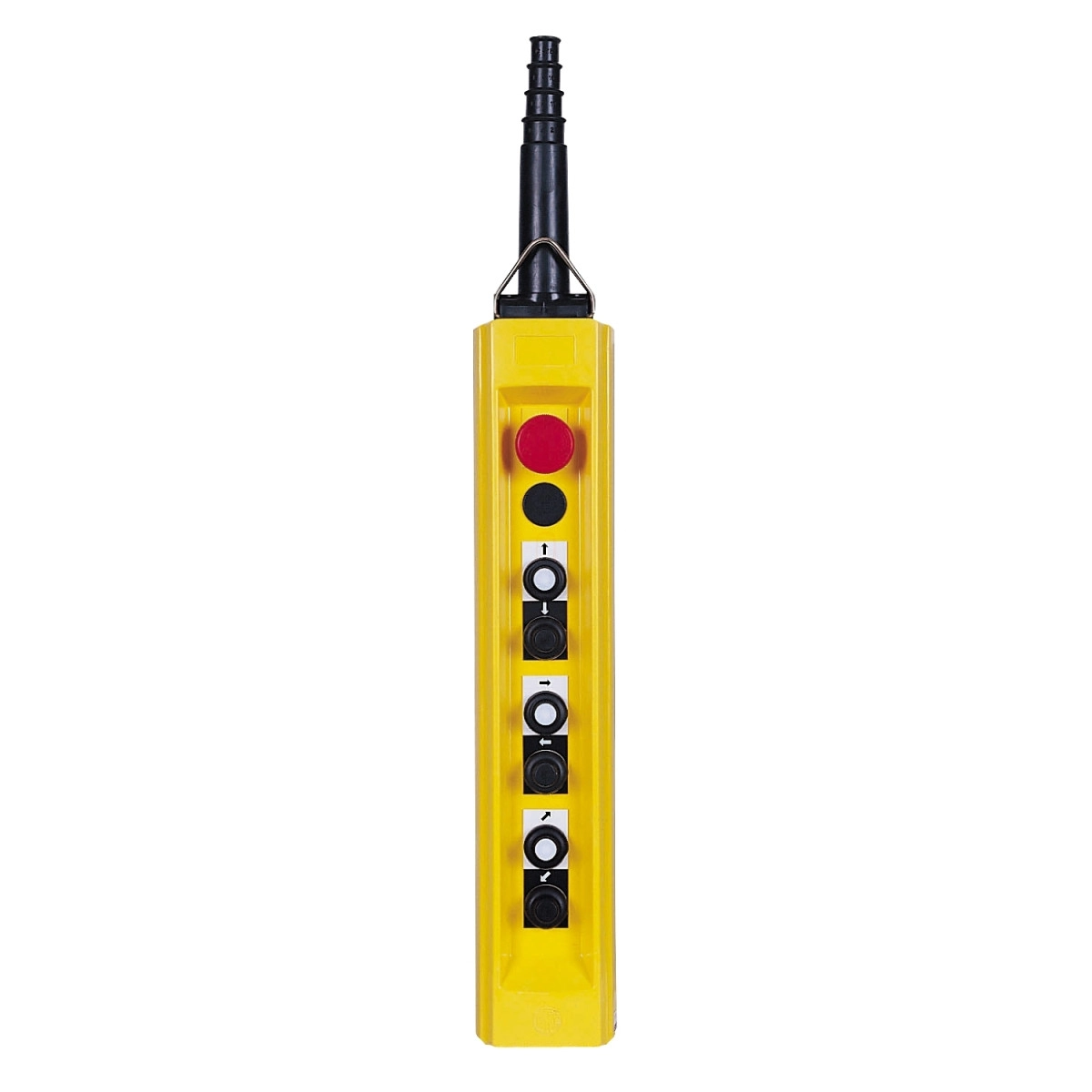

A Schneider Electric Harmony XAC sorozatú XACB6913 jelű függő kezelőállomása egy professzionális ipari vezérlőegység, amely kimondottan egysebességű emelőmotorok irányítására lett tervezve. Ez a sárga színű, üvegszál erősítésű poliészter házas készülék a megbízható vezérlés és a robusztus kialakítás tökéletes kombinációját nyújtja ipari környezetben.
A Harmony XAC XACB6913 kezelőállomás 6 nyomógombbal és 1 vészleállító gombbal rendelkezik, amelyek mechanikus reteszeléssel vannak ellátva a párok között. A kezelőegység összetétele részletesen: egy 40 mm átmérőjű, 3 NC reteszelő leállítógomb, valamint hat darab 2-pólusú nyomógomb a következő funkciókkal: emelés (lassú), süllyesztés (lassú), jobbra (lassú), balra (lassú), előre (lassú) és hátra (lassú). A működtetési erő a nyomógomboknál 17 N, míg a vészleállító gombnál 40 N. Az állomás kompatibilis a XESD1191 irányváltó műveletekhez és a XACS499 vészleállításhoz.
A XACB6913 kettős szigetelésű és teljes mértékben használatra kész állapotban érkezik. Az IP65-ös védettségi fokozatnak köszönhetően kiválóan ellenáll a pornak és a vízsugárnak, így zord ipari környezetben is megbízhatóan működik. A kábelbemenet egy lépcsőzetes kialakítású gumikarmantyú, amely 10-22 mm átmérőjű kábelekhez alkalmas. A csatlakozók csavaros kapcsok, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak, kábelvéggel vagy anélkül.
A készülék rendkívül strapabíró, amit a lenyűgöző mechanikai tartósság (1.000.000 ciklus) és az elektromos élettartam is bizonyít. Az AC-3 és AC-4 üzemmódban, különböző teljesítményszinteken (1500W és 2200W) és feszültségeken (240V és 400V) akár 300.000-800.000 ciklus is elérhető. A berendezés névleges zárlati védelme 10 A-es aM típusú olvadóbiztosítóval valósítható meg. A konvencionális zárt termikus áram értéke 12 A. A névleges szigetelési feszültség a vészleállító kontaktusnál 400 V (3-as szennyezettségi fokozat), míg a CSA tanúsítvány szerint 600 V. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szabvány szerint.
Schneider Electric Harmony XAC - XACB6913 -6 nyomógomb, mechanikus retesz, 2 pólus, +vészgomb, 2,2kW műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függő kezelőállomás
Rövid terméknév: XACB
Műszaki tulajdonságok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Üvegszál erősítésű poliészter
Elektromos áramkör típusa: Erőáramkör
Burkolat típusa: Használatra kész komplett kivitel
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 6 nyomógomb + 1 vészleállító
Vezérlőgomb típusok: 40 mm átmérőjű leállító nyomógomb, 3 NC reteszelő
Első nyomógomb: 2-pólusú emelés, lassú
Második nyomógomb: 2-pólusú süllyesztés, lassú
Harmadik nyomógomb: 2-pólusú jobbra, lassú
Negyedik nyomógomb: 2-pólusú balra, lassú
Ötödik nyomógomb: 2-pólusú előre, lassú
Hatodik nyomógomb: 2-pólusú hátra, lassú
Termék kompatibilitás: XESD1191 irányváltó műveletekhez
XACS499 vészleállításhoz
Mechanikus reteszelés: Mechanikus reteszeléssel párok között
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Névleges zárt termikus áram [Ithe]: 12 A
Névleges szigetelési feszültség [Ui]: Vészleállító kontaktus: 400 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
600 V a CSA szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Kontaktus működtetés: Gyorsműködésű
Működtetési erő: 17 N nyomógomb
40 N vészleállító
Rövidzárlati védelem: 10 A-es aM típusú olvadóbiztosítóval
Névleges teljesítmény LE-ben: 2 LE 240 V-nál, CSA tanúsított
3 LE 600 V-nál, CSA tanúsított
5 LE 400 V-nál, CSA tanúsított
Mechanikai jellemzők
Mechanikai tartósság: 1.000.000 ciklus
Kábelbemenet: Lépcsőzetes bemenetű gumikarmantyú 10…22 mm
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Tanúsítványok és szabványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60204-32
Terméktanúsítványok: CSA 4-es típus
Védőkezelés: TH
Környezeti feltételek
Környezeti üzemi hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Nettó tömeg: 1,41 kg
