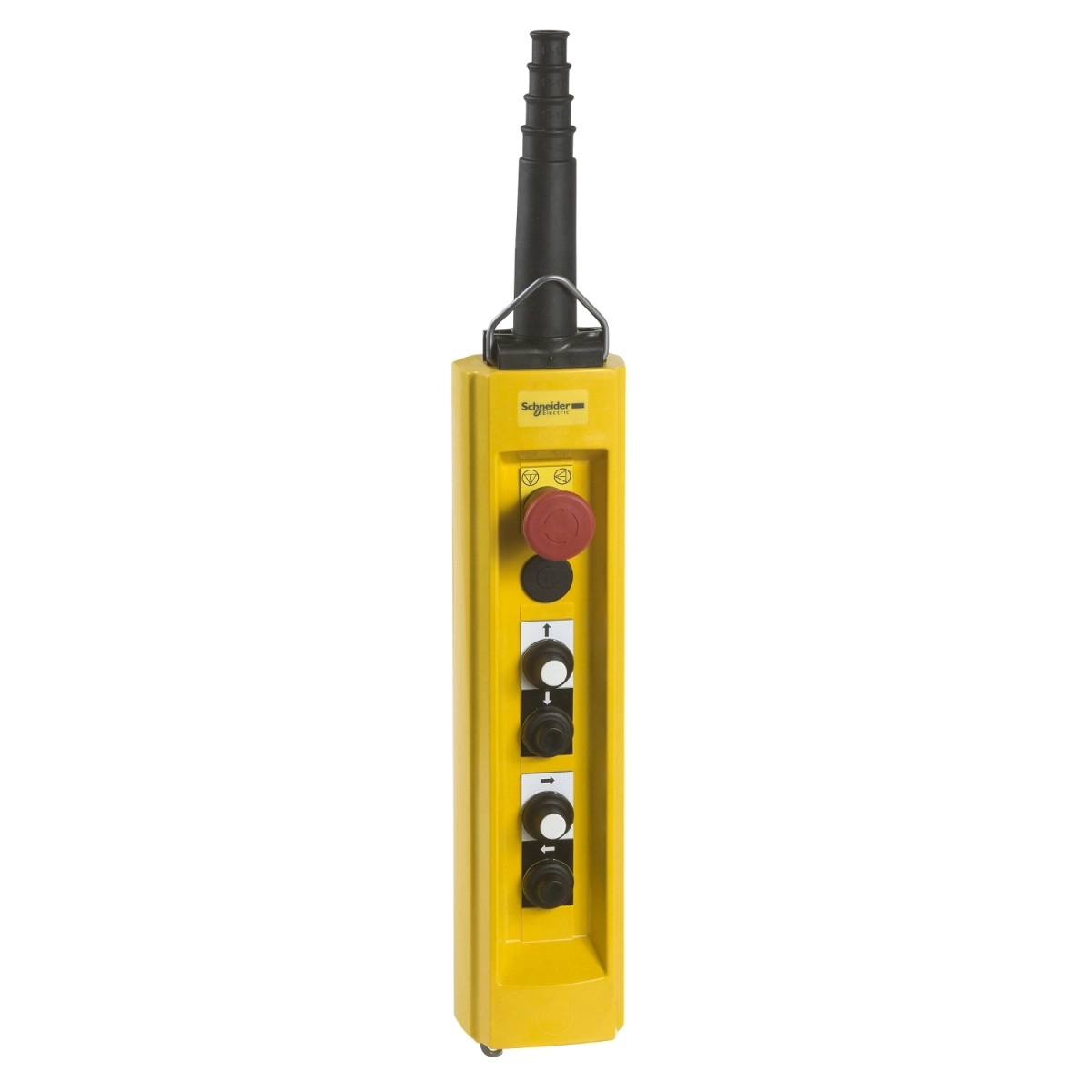

A Schneider Electric Harmony XAC XACB4933 függő vezérlőállomás egy kiváló minőségű, ipari alkalmazásokra tervezett kompakt irányítóeszköz. Ez a sárga színű, üvegszál erősítésű poliészter burkolattal rendelkező készülék ideális megoldás egyetlen sebességű emelőmotorok vezérlésére. A termék 2026. március 31-ig lesz elérhető, ezután a gyártó kivezeti a kínálatából.
A XACB4933 vezérlőállomás négy nyomógombot és egy vészleállító gombot tartalmaz, amelyek segítségével biztonságosan irányíthatod a csatlakoztatott berendezéseket. A négy nyomógomb elrendezése logikus és átgondolt: az első gomb a 3-pólusú emelés (lassú), a második a 3-pólusú süllyesztés (lassú), a harmadik a 3-pólusú jobbra mozgatás (lassú), míg a negyedik a 3-pólusú balra mozgatás (lassú) funkciót látja el. A nyomógombok között mechanikus reteszelés található a párok között, ami megakadályozza az ellentétes parancsok egyidejű kiadását. A 40 mm átmérőjű vészleállító gomb 3 NC (alaphelyzetben zárt) reteszelő kontaktussal rendelkezik, és 40 N működtetési erőt igényel, míg a nyomógombok 32 N erővel aktiválhatók.
A XACB4933 IP65-ös védettségi szintje kiváló védelmet biztosít por és vízsugarak ellen, így a készülék ellenáll a zordon ipari környezeti feltételeknek. A kettős szigetelésű készülékház tovább növeli a biztonságot. A termék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, míg tárolási hőmérséklet-tartománya -40°C és +70°C között van. A készülék kiemelkedő rezgés- és ütésállósággal rendelkezik: 15 gn rezgésállóság (10-500 Hz frekvenciatartományban) és 100 gn ütésállóság az IEC 60068-2-27 szabvány szerint.
A csatlakoztatás csavaros kapcsokkal történik, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² keresztmetszetű vezetékeket fogadnak, kábelvéggel vagy anélkül. A kábelbevezetés gumihüvellyel történik, amely 10-22 mm átmérőjű kábelekhez alkalmas. A készülék konvencionális zárt termikus áramerőssége 20 A, névleges szigetelési feszültsége a vészleállító kontaktusnál 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, illetve 300 V a CSA szabvány szerint. A névleges lökőfeszültség-állóság 6 kV az IEC 60947-1 szerint.
A XACB4933 elektromos tartóssága kiemelkedő: 1 000 000 ciklus AC-3 és AC-4 kategóriában 400 V-on, illetve 700 000 ciklus AC-3 és AC-4 kategóriában 240 V-on, <10 ciklus/perc működési gyakorisággal és 0,4 terhelési tényezővel. A mechanikai tartósság szintén figyelemreméltó: 1 000 000 ciklus. A termék 3 HP (lóerő) teljesítményű rendszerek vezérlésére képes 240 V-on, illetve 3000 W teljesítményre 240 V-on és 400 V-on egyaránt.
Schneider Electric Harmony XAC - XACB4933 -4 nyomógomb, mechanikus retesz, 3 pólus, +vészgomb, 3kW műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függő vezérlőállomás
Rövid terméknév: XACB
Szín: Sárga
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Üvegszál erősítésű poliészter
Áramkör típusa: Erőátviteli áramkör
Burkolat típusa: Használatra kész
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító
Nyomógomb típusa: Vészleállító nyomógomb Ø 40 mm 3 NC reteszelő
Első nyomógomb: 3-pólusú emelés, lassú
Második nyomógomb: 3-pólusú süllyesztés, lassú
Harmadik nyomógomb: 3-pólusú jobbra, lassú
Negyedik nyomógomb: 3-pólusú balra, lassú
Termék kompatibilitás: XESD2201 irányváltó művelethez, XACS499 vészleállításhoz
Mechanikai reteszelés: Mechanikai reteszelés a párok között
Villamos jellemzők
Kábelbevezetés: Gumi hüvely lépcsőzetes bemenettel 10...22 mm
Konvencionális zárt termikus áram: 20 A
Névleges szigetelési feszültség: Vészleállító kontaktus: 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, 300 V a CSA szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Kontaktus működés: Gyorsműködésű
Működtetési erő: 32 N nyomógomb, 40 N vészleállító
Rövidzárlat-védelem: 12 A biztosítékos védelem aM típusú patronnal
Névleges teljesítmény lóerőben: 3 hp 240 V-on
Névleges üzemi teljesítmény W-ban: 3000 W 240 V-on, 3000 W 400 V-on
Tartósság
Villamos élettartam: 1000000 ciklus AC-3, 3000 W 400 V-on, működési gyakoriság <10 ciklus/perc, terhelési tényező = 0,4 az IEC 60947-3 A. függeléke szerint
Mechanikai élettartam: 1000000 ciklus
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60204-32, CSA C22.2 No 14, IEC 60947-5-1
Terméktanúsítványok: CSA 4-es típus
Védőkezelés: TH
