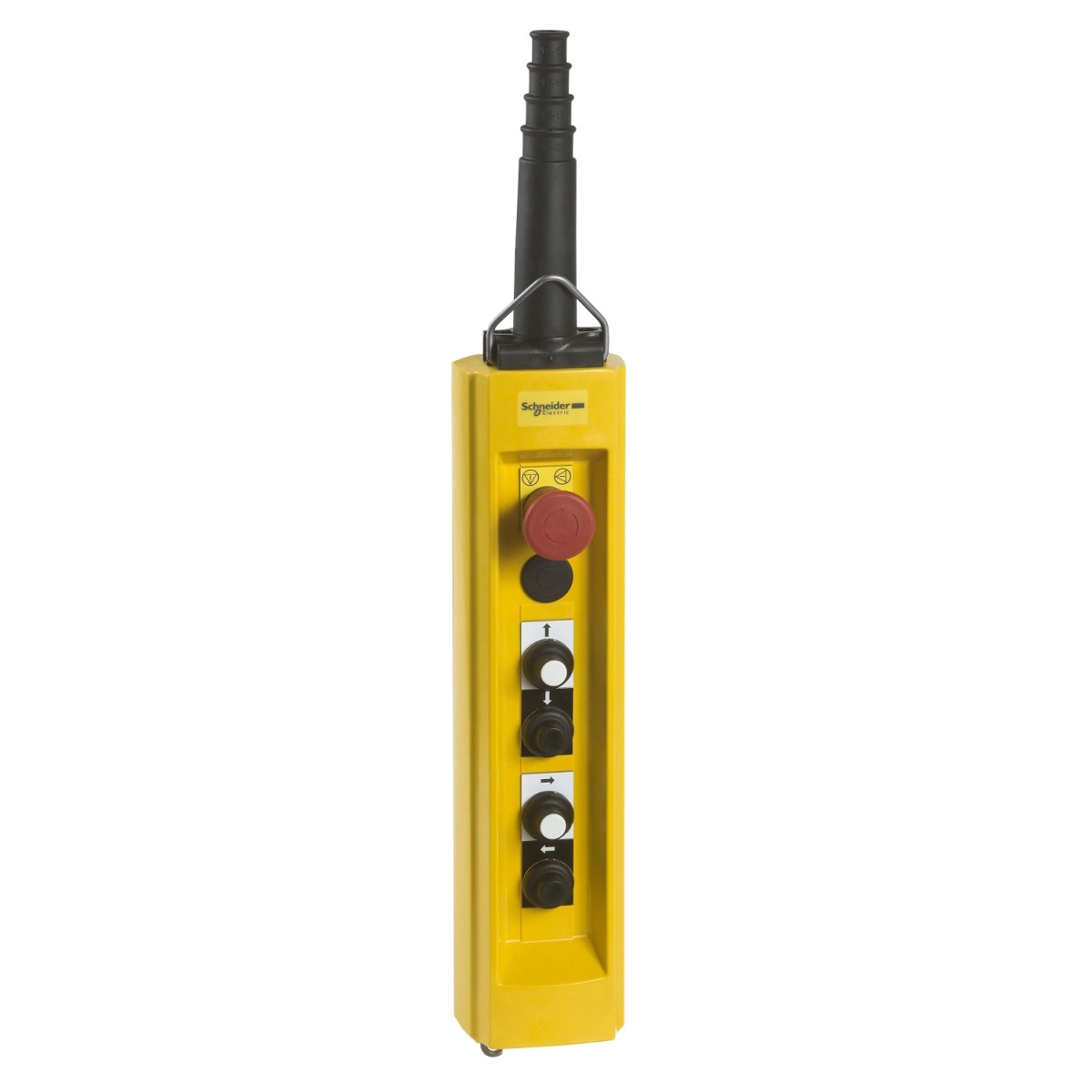

A Schneider Electric Harmony XAC termékvonalba tartozó XACB4913 típusú függő kezelőállomás egy professzionális ipari vezérlőeszköz, amelyet kifejezetten egysebességű emelőmotorok irányítására terveztek. Ez a sárga színű, műanyag házas készülék négygombos elrendezésével és vészleállító gombjával tökéletes választás daruk, emelők és egyéb ipari berendezések biztonságos működtetéséhez.
A XACB4913 modell kettős szigetelésű kialakítása fokozott védelmet biztosít a kezelő számára. A ház üvegszál-erősítésű poliészterből készült, amely kiváló mechanikai és kémiai ellenállóképességgel rendelkezik. Az IP65-ös védettségi fokozat biztosítja a készülék por- és vízsugár elleni teljes védelmét, így még zord ipari környezetben is megbízhatóan működik. A kezelőállomás -25°C és +70°C közötti hőmérséklet-tartományban használható, ami lehetővé teszi a szélsőséges környezeti feltételek közötti alkalmazást is.
A XACB4913 függő kezelőállomás nyomógombjai mechanikus reteszeléssel rendelkeznek a párok között, ami megakadályozza az ellentétes irányú vezérlések egyidejű aktiválását. Az első nyomógomb a 2-pólusú "emelés, lassú" funkciót, a második a 2-pólusú "süllyesztés, lassú" funkciót, a harmadik a 2-pólusú "jobb, lassú" funkciót, míg a negyedik a 2-pólusú "bal, lassú" funkciót vezérli. A 40 mm átmérőjű vészleállító gomb 3 NC reteszelő érintkezővel rendelkezik, és 40 N működtetési erőt igényel, míg a normál nyomógombok mindössze 17 N erővel működtethetők. A kezelőállomás kompatibilis a XESD1191 forgásirány-váltó egységgel és a XACS499 vészleállító egységgel, ami tovább bővíti a felhasználási lehetőségeket.
A termék kimagasló mechanikai és elektromos tartóssággal rendelkezik: 1 millió mechanikai ciklusra és - konfigurációtól függően - 300 000-800 000 elektromos ciklusra tervezték. Az áramköri csatlakozásokat csavaros sorkapcsok biztosítják, amelyek 1x2,5 mm² vagy 2x1,5 mm² keresztmetszetű vezetékek fogadására alkalmasak. A készülék 12 A konvencionális zárt termikus áramot, 6 kV névleges lökőfeszültség-állóságot és 400 V szigetelési feszültséget (szennyezettségi fok 3) kínál a vészleállító érintkezőknél. A kábelbevezetést lépcsőzetes bemeneti gumihüvely biztosítja 10-22 mm tartományban. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60204-32 és CSA C22.2 No 14 előírásoknak, és rendelkezik CSA 4-es típusú tanúsítvánnyal. A XACB4913 függő kezelőállomás 2026. március 31-ig érhető el a Schneider Electric kínálatában, ezt követően a termék gyártása megszűnik.
Schneider Electric Harmony XAC - XACB4913 -4 nyomógomb, mechanikus retesz, 2 pólus, +vészgomb, 2,2kW műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típus: Függő kezelőállomás
Készülék rövid neve: XACB
Készülék színe: Sárga
IP védettségi fokozat: IP65 az IEC 60529 szerint
Kiegészítő információk
Kezelőállomás típusa: Kettős szigetelésű
Ház anyaga: Üvegszál-erősítésű poliészter
Áramköri típus: Erőátviteli áramkör
Ház típusa: Komplett, használatra kész
Kezelőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Kezelőállomás összetétele: 4 nyomógomb + 1 vészleállító
Nyomógomb típusok: Leállító nyomógomb Ø 40 mm 3 NC reteszelő
Első nyomógomb 2-pólusú emelés, lassú
Második nyomógomb 2-pólusú süllyesztés, lassú
Harmadik nyomógomb 2-pólusú jobb, lassú
Negyedik nyomógomb 2-pólusú bal, lassú
Termék kompatibilitás
XESD1191 forgásirány-váltáshoz
XACS499 vészleállításhoz
Mechanikai jellemzők
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Csatlakozások - sorkapcsok: Csavaros szorító csatlakozók, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros szorító csatlakozók, 2 x 1,5 mm² kábelvéggel vagy anélkül
Mechanikai élettartam: 1000000 ciklus
Kábelbevezetés: Gumihüvely lépcsőzetes bemenettel 10...22 mm
Működtetési erő: 17 N nyomógomb
40 N vészleállító
Nettó tömeg: 1,26 kg
Elektromos jellemzők
[Ithe] konvencionális zárt termikus áram: 12 A
[Ui] névleges szigetelési feszültség: Vészleállító érintkező: 400 V (szennyezettségi fok 3) az IEC 60947-1 szerint
600 V a CSA szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkező működése: Gyors működésű
Rövidzárlat elleni védelem: 10 A biztosítékvédelem aM típusú patron biztosítékkal
Névleges teljesítmény LE-ben: 2 LE 240 V-on, CSA tanúsított
3 LE 600 V-on, CSA tanúsított
5 LE 400 V-on, CSA tanúsított
Névleges üzemi teljesítmény W-ban: 2200 W AC-3 240 V-on az IEC 60947-3 A függeléke szerint
2200 W AC-3 400 V-on az IEC 60947-3 A függeléke szerint
2200 W AC-4 240 V-on az IEC 60947-3 A függeléke szerint
2200 W AC-4 400 V-on az IEC 60947-3 A függeléke szerint
Környezeti jellemzők
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Vibrációállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60204-32
Termék tanúsítványok: CSA 4-es típus
Védőkezelés: TH
