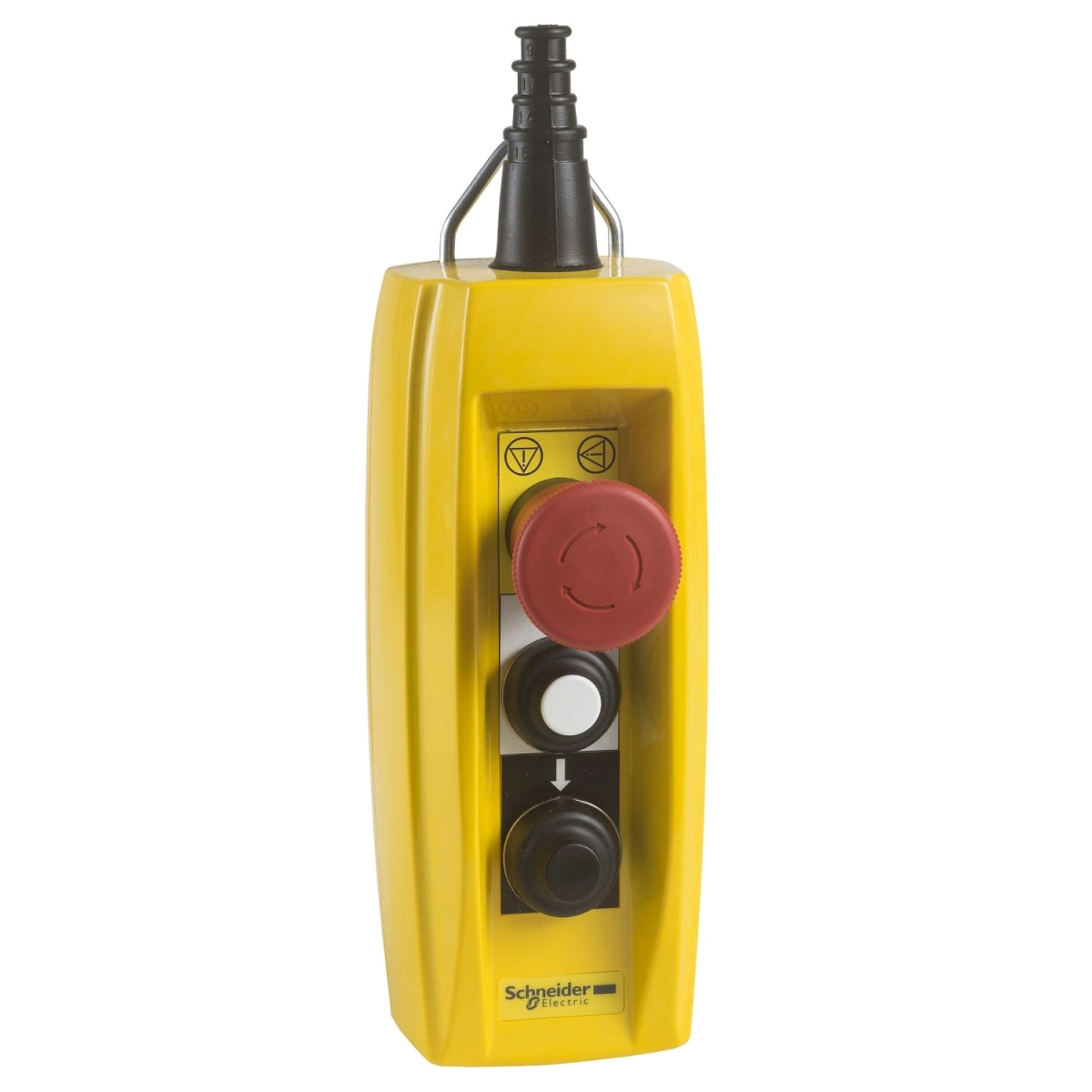

A Schneider Electric Harmony XAC sorozatba tartozó XACB2201 függőkapcsoló egy komplett, használatra kész vezérlőállomás, amelyet kifejezetten egysebességes emelőmotorok irányításához fejlesztettek ki. Ez a sárga színű, üvegszál erősítésű poliészter házas készülék kettős szigeteléssel rendelkezik, ami fokozott biztonságot nyújt az ipari környezetben történő használat során.
A függőkapcsoló két nyomógombbal és egy vészleállító gombbal van felszerelve. Az első nyomógomb 3-pólusú, lassú emelési funkciót, míg a második 3-pólusú, lassú leengedési funkciót biztosít. A 40 mm átmérőjű vészleállító gomb könnyen elérhető és jól látható a sárga háttér előtt, ami vészhelyzet esetén gyors beavatkozást tesz lehetővé. A gombok között mechanikus reteszelés található, ami megakadályozza az ellentétes irányú mozgások egyidejű aktiválását, ezzel is növelve a működtetés biztonságát. A vezérlőállomás kompatibilis a XESD2201 irányváltó működtetéshez szükséges egységgel.
A XACB2201 kiemelkedő műszaki paraméterekkel rendelkezik. Az IP65-ös védettségének köszönhetően por és vízsugár ellen védett, így mostoha ipari körülmények között is megbízhatóan működik. A 20A konvencionális zárt hőáram, az 500V szigetelési feszültség (3-as szennyezettségi fok mellett) és a 6kV névleges impulzus-állósági feszültség kiváló elektromos jellemzőket biztosít. A készülék -25...70°C közötti működési hőmérsékleten használható, tárolási hőmérséklet tartománya pedig -40...70°C.
A függőkapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek 1×2,5 mm² vagy 2×1,5 mm² vezetékkeresztmetszet bekötését teszik lehetővé kábelvég-lezárással vagy anélkül. A kábelbevezetés gumiköpennyel rendelkező lépcsőzetes kialakítású, amely 10...22 mm átmérőjű kábelek fogadására alkalmas. A készülék mechanikai élettartama 1.000.000 ciklus, elektromos élettartama pedig az alkalmazási kategóriától függően (AC-3 vagy AC-4) és a terhelési tényezőtől függően 700.000-1.000.000 ciklus között van.
A Schneider Electric XACB2201 függőkapcsoló számos szabványnak megfelel, többek között a CSA C22.2 No 14, az IEC 60947-5-1, valamint az IEC 60204-32 előírásainak, és rendelkezik CSA type 4 minősítéssel. A 32N működtetési erővel és snap-action kontaktus működéssel rendelkező készülék rövidzárlat elleni védelme 12A-es aM típusú olvadóbiztosítóval valósítható meg. Teljesítményadatai között szerepel a 3 lóerős névleges teljesítmény 240V-on, valamint a 3000W névleges üzemi teljesítmény 240V-on és 400V-on egyaránt.
Schneider Electric Harmony XAC - XACB2201 -Komplett függőkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék vagy alkatrész típusa: Függőkapcsoló vezérlőállomás
Rövid készüléknév: XACB
Műszaki jellemzők
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Üvegszál erősítésű poliészter
Elektromos áramkör típusa: Erősáramú áramkör
Ház típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összeállítása: 2 nyomógomb + 1 vészleállító
Vezérlőgombok típusa: 40 mm átmérőjű vészleállító nyomógomb
Első nyomógomb: 3-pólusú emelés, lassú
Második nyomógomb: 3-pólusú leengedés, lassú
Termékkompatiblitás: XESD2201 irányváltó működtetéshez
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozás és üzemeltetés
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Konvencionális zárt hőáram: 20 A
Névleges szigetelési feszültség: 500 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
300 V a CSA szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Kontaktus működése: Snap action (gyors működésű)
Működtetési erő: 32 N nyomógomb
Rövidzárlat elleni védelem: 12 A-es védelem aM típusú olvadóbiztosítóval
Névleges teljesítmény lóerőben: 3 LE 240 V-on
Névleges üzemi teljesítmény: 3000 W 240 V-on
3000 W 400 V-on
Műszaki megfelelőség
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60204-32
Terméktanúsítványok: CSA type 4
Védettségi fokozat: IP65 az IEC 60529 szerint
Tartósság és környezeti feltételek
Mechanikai élettartam: 1000000 ciklus
Elektromos élettartam: 1000000 ciklus AC-3, 3000 W 400 V-on, <10 ciklus/perc működési gyakoriság, 0,4 terhelési tényező mellett az IEC 60947-3 függelék A szerint
1000000 ciklus AC-4, 3000 W 400 V-on, <10 ciklus/perc működési gyakoriság, 0,4 terhelési tényező mellett az IEC 60947-3 függelék A szerint
700000 ciklus AC-3, 3000 W 240 V-on, <10 ciklus/perc működési gyakoriság, 0,4 terhelési tényező mellett az IEC 60947-3 függelék A szerint
700000 ciklus AC-4, 3000 W 240 V-on, <10 ciklus/perc működési gyakoriság, 0,4 terhelési tényező mellett az IEC 60947-3 függelék A szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Fizikai jellemzők
Kábelbevezetés: Gumiköpeny lépcsőzetes bevezetéssel 10...22 mm
Kapocskiosztás: (11-12)NC
(13-14)NO
