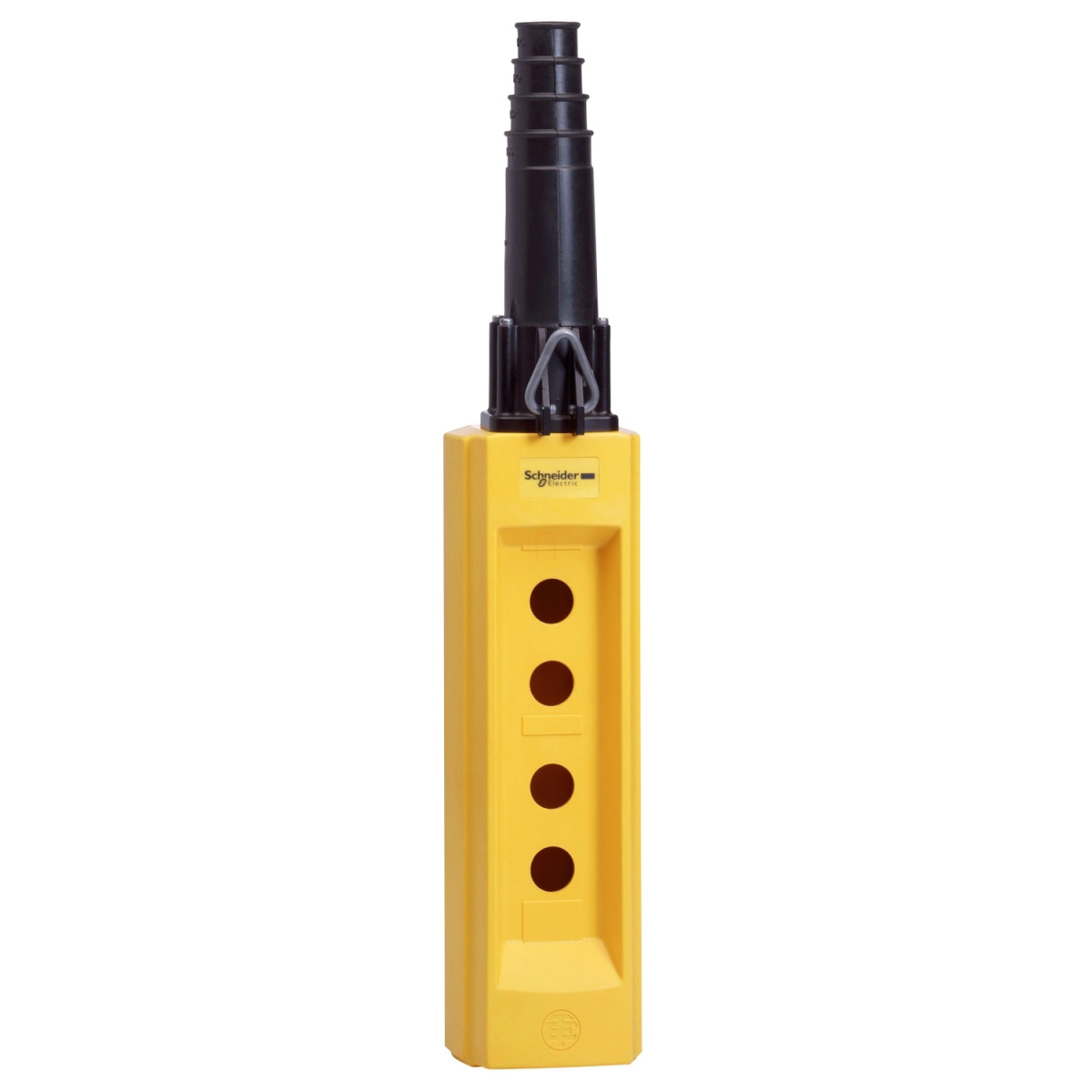

A Schneider Electric Harmony XAC termékcsalád XACB04 típusszámú üres függőkapcsoló háza ideális megoldást kínál ipari alkalmazásokhoz, ahol szükség van robusztus, megbízható irányítóeszközökre. Ez a sárga színű, műanyag kivitelű vezérlőállomás kifejezetten olyan környezetekbe lett tervezve, ahol a gépkezelők mobilitása és a könnyű hozzáférhetőség alapvető fontosságú a biztonságos és hatékony működtetéshez.
A XACB04 modell 4 kivágással rendelkezik, amelyekbe különböző vezérlőelemek helyezhetők el, így a berendezés testre szabható a specifikus alkalmazási igényeknek megfelelően. Az üres kivitel lehetővé teszi számodra, hogy pontosan azokat a kontakt blokkokat és operátorokat helyezd el benne, amelyekre szükséged van, legyen szó nyomógombokról, vészleállítókról vagy választókapcsolókról. A függőkapcsoló kompatibilis a különféle XESD sorozatú kontakt blokkokkal, amelyeket külön kell megrendelni - például XESD1181, XESD1281, XESD1191, XESD1291, XESD2201 vagy XESD2241 típusokkal, az alkalmazástól függően.
A termék kiemelkedő műszaki jellemzői közé tartozik a kettős szigetelés és az IP65-ös védettség, amely biztosítja a por és víz elleni védelmet a megbízható működés érdekében még kedvezőtlen környezeti feltételek között is. Az IK08 ütésállósági fokozat további védelmet nyújt a mechanikai behatásokkal szemben. A függőkapcsoló -25°C és +70°C közötti hőmérséklettartományban működtethető, és -40°C és +70°C között tárolható, ami szélsőséges ipari környezetekben is lehetővé teszi a használatát. A gumírozott kábelbevezető 10-22 mm átmérőjű kábelekhez alkalmazható, biztosítva a megfelelő illesztést és védelmet.
A Harmony XAC XACB04 különösen alkalmas motorvezérlési alkalmazásokhoz, például egysebességes irányváltó motorok vagy kétsebességes irányváltó motorok vezérléséhez, különböző kapcsolási sémákkal. A műszaki adatlap részletes kapcsolási rajzokat tartalmaz különféle motorvezérlési alkalmazásokhoz, beleértve az egysebességes irányváltó motorok kétfázisú kapcsolását, a kétsebességes irányváltó motorok kétfázisú kapcsolását, valamint az egysebességes irányváltó motorok háromfázisú kapcsolását kétfázisú irányváltással. A termék megfelel a szigorú ipari szabványoknak, beleértve az IEC 60947-5-1 és CSA C22.2 No 14 előírásokat, valamint CSA 4-es típusú tanúsítvánnyal rendelkezik. Mechanikai élettartama 1000000 ciklus, ami hosszú távú, megbízható használatot biztosít az ipari környezetben.
Schneider Electric Harmony XAC - XACB04 -Függőkapcsoló üres ház 4 lyukú műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék vagy alkatrész típusa: Függőkapcsoló állomás
Eszköz rövid neve: XACB
Kiegészítő jellemzők
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Üvegszállal erősített poliészter
Elektromos áramkör típusa: Tápáramkör, Vezérlőáramkör
Burkolat típusa: Üres burkolat
Kivágások száma: 4 kivágás
Vezérlőállomás színe: Sárga
Kábelbemenet: Gumi karmantyú lépcsős bemenettel 10...22 mm
Védőkorlát: Nélkül
Függőleges kezelőszerv kivágás középpontja: 40 mm
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1
Terméktanúsítványok: CSA 4-es típus
Védőkezelés: TH
Környezeti jellemzők
Környezeti hőmérséklet üzemeltetés közben: -25...70 °C
Környezeti hőmérséklet tárolás közben: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) megfelelve az IEC 60068-2-6 szabványnak
Ütésállóság: 100 gn megfelelve az IEC 60068-2-27 szabványnak
Túlfeszültség kategória: II. osztály megfelelve az IEC 61140 szabványnak
IP védettségi fokozat: IP65 megfelelve az IEC 60529 szabványnak
IK védettségi fokozat: IK08 megfelelve az IEC 62262 szabványnak
Mechanikai élettartam: 1000000 ciklus
Méretek és kialakítás
A termékhez részletes mérettáblázat áll rendelkezésre különböző kivágásszámokhoz:
4 kivágás esetén: b = 499 mm, b1 = 310 mm, c = 98 mm, d = 40 mm
A kábelvédő hüvely belső átmérői: 10-13 mm, 13-16 mm, 16-19 mm, 19-22 mm
Kapcsolási lehetőségek
A termékhez különböző kapcsolási rajzok érhetők el különféle motorvezérlési alkalmazásokhoz, többek között:
- Egysebességes irányváltó motor vezérlése (XESD1181 kontakt blokkal)
- Kétsebességes irányváltó motor vezérlése (XESD1281 kontakt blokkal)
- Egysebességes irányváltó motor kétfázisú kapcsolása (XESD1191 kontakt blokkal)
- Kétsebességes irányváltó motor kétfázisú kapcsolása (XESD1291 kontakt blokkal)
- Egysebességes irányváltó motor háromfázisú kapcsolása (XESD2201 és XESD2241 kontakt blokkokkal)
