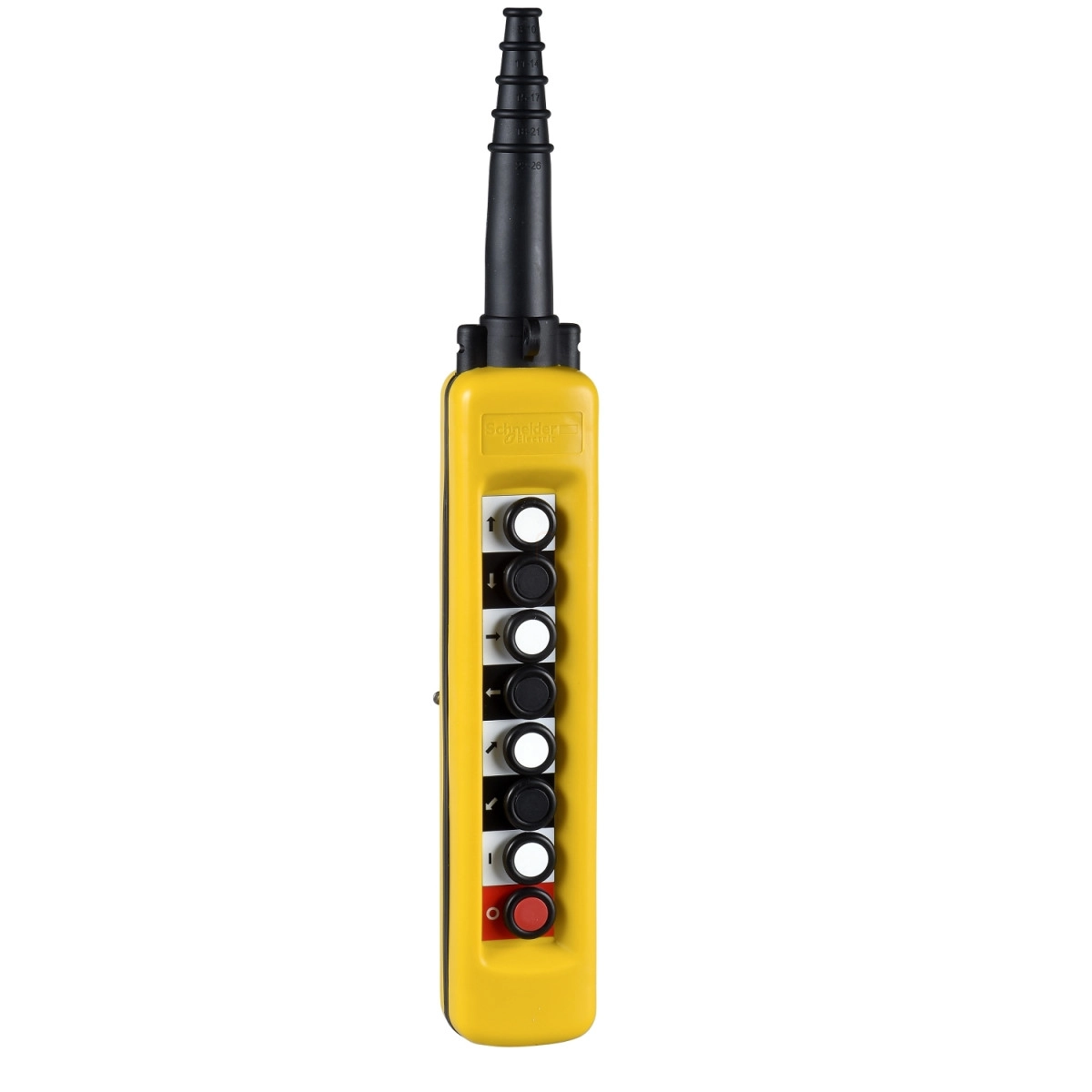

A Schneider Electric Harmony XAC termékvonalába tartozó XACA881 függőkapcsoló egy robusztus és megbízható vezérlőállomás, amely kimondottan egysebességű emelőmotorok irányítására lett kifejlesztve. Ez a sárga színű, polipropilén házas készülék 8 nyomógombbal rendelkezik, amelyek mindegyike 1 NC (alaphelyzetben zárt) és 1 NO (alaphelyzetben nyitott) érintkezővel van ellátva, biztosítva a sokoldalú vezérlési lehetőségeket.
A nyomógombok funkciói logikusan vannak elrendezve: az első nyomógomb a lassú emelés, a második a lassú leengedés, a harmadik a lassú jobbra mozgatás, a negyedik a lassú balra mozgatás, az ötödik a lassú előre, a hatodik a lassú hátra mozgást vezérli, míg a hetedik és nyolcadik gomb az I (bekapcsolás) és O (kikapcsolás) funkciókat látja el. A nyomógombok között páronként mechanikus reteszelés található, ami megakadályozza az ellentétes irányú mozgások egyidejű aktiválását, így jelentősen növelve a biztonságot és megelőzve a rendszer károsodását. A gombokat működtető erő mindössze 13 N, ami kényelmes használatot biztosít hosszantartó munkavégzés esetén is.
A XACA881 függőkapcsoló kettős szigetelésű kivitelben készül, és IP65-ös védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, ami teljes mértékben védi a port és vízsugár ellen. Emellett IK08 ütésállósággal is rendelkezik az IEC 62262 szerint. A készülék -25°C és +70°C közötti üzemi hőmérséklet-tartományban használható, míg tárolási hőmérséklet-tartománya -40°C és +70°C közötti. Kiemelkedő mechanikai tartósságot biztosít az 1.000.000 kapcsolási ciklus élettartam. A vibrációállósága 15 gn (f=10-500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 100 gn az IEC 60068-2-27 szabványnak megfelelően.
A Schneider Electric XACA881 függőkapcsoló csatlakoztatása csavaros kapocsbilincseken keresztül történik, ami lehetővé teszi 1x0,5...1x2,5 mm² keresztmetszetű vezetékek csatlakoztatását kábelvég nélkül, vagy 1x0,5...2x1,5 mm² keresztmetszetű vezetékek használatát kábelvéggel. A kábelbevezetés lépcsőzetes kialakítású gumi tömszelencén keresztül történik, amely 8-26 mm közötti kábelátmérőkhöz alkalmazható. A készülék hagyományos zárt termikus árama (Ithe) 10 A, névleges szigetelési feszültsége pedig 600 V (3-as szennyezettségi fok mellett). Rövidzárlat elleni védelmet 10 A-es gG típusú olvadóbiztosítóval kell biztosítani. A készülék kompatibilis a ZB2BE102 + ZB2BE101 érintkező blokkokkal, amelyeket külön kell megrendelni minden irányhoz.
Schneider Electric Harmony XAC - XACA881 -függőkapcsoló 8 nyomógomb műszaki adatok
Általános műszaki jellemzők
Termékcsalád: Harmony XAC
Termék típusa: Függőkapcsoló
Eszköz rövid neve: XACA
Kapcsolóállomás típusa: Kettős szigetelésű
Készülékház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Készülékház típusa: Használatra kész, komplett
Kapcsolóállomás alkalmazása: Egysebességű emelőmotor vezérlése
Kapcsolóállomás összetétele: 8 nyomógomb
Kapcsolóállomás színe: Sárga
Nyomógomb kialakítás és funkciók
Első nyomógomb: 1 NC + 1 NO emelés, lassú
Második nyomógomb: 1 NC + 1 NO leengedés, lassú
Harmadik nyomógomb: 1 NC + 1 NO jobbra, lassú
Negyedik nyomógomb: 1 NC + 1 NO balra, lassú
Ötödik nyomógomb: 1 NC + 1 NO előre, lassú
Hatodik nyomógomb: 1 NC + 1 NO hátra, lassú
Hetedik nyomógomb: 1 NC + 1 NO I
Nyolcadik nyomógomb: 1 NC + 1 NO O
Mechanikus reteszelés: Páronként mechanikus reteszeléssel
Termék kompatibilitás: ZB2BE102 + ZB2BE101 minden irányhoz
Elektromos paraméterek
Kapcsolási kód jelölés:
- A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
- A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működtetése: Lassú bontás
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 13 N nyomógomb
Rövidzárlat elleni védelem: 10 A biztosító védelem gG típusú patronnal
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai jellemzők
Mechanikai élettartam: 1000000 ciklus
Kábelbevezetés: Gumi hüvely lépcsőzetes bemenettel 8...26 mm
Csatlakozások - kapcsok:
- Csavaros kapocsbilincsek, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
- Csavaros kapocsbilincsek, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60204-32
Terméktanúsítványok: GOST, CCC
Védő kezelés: TH
