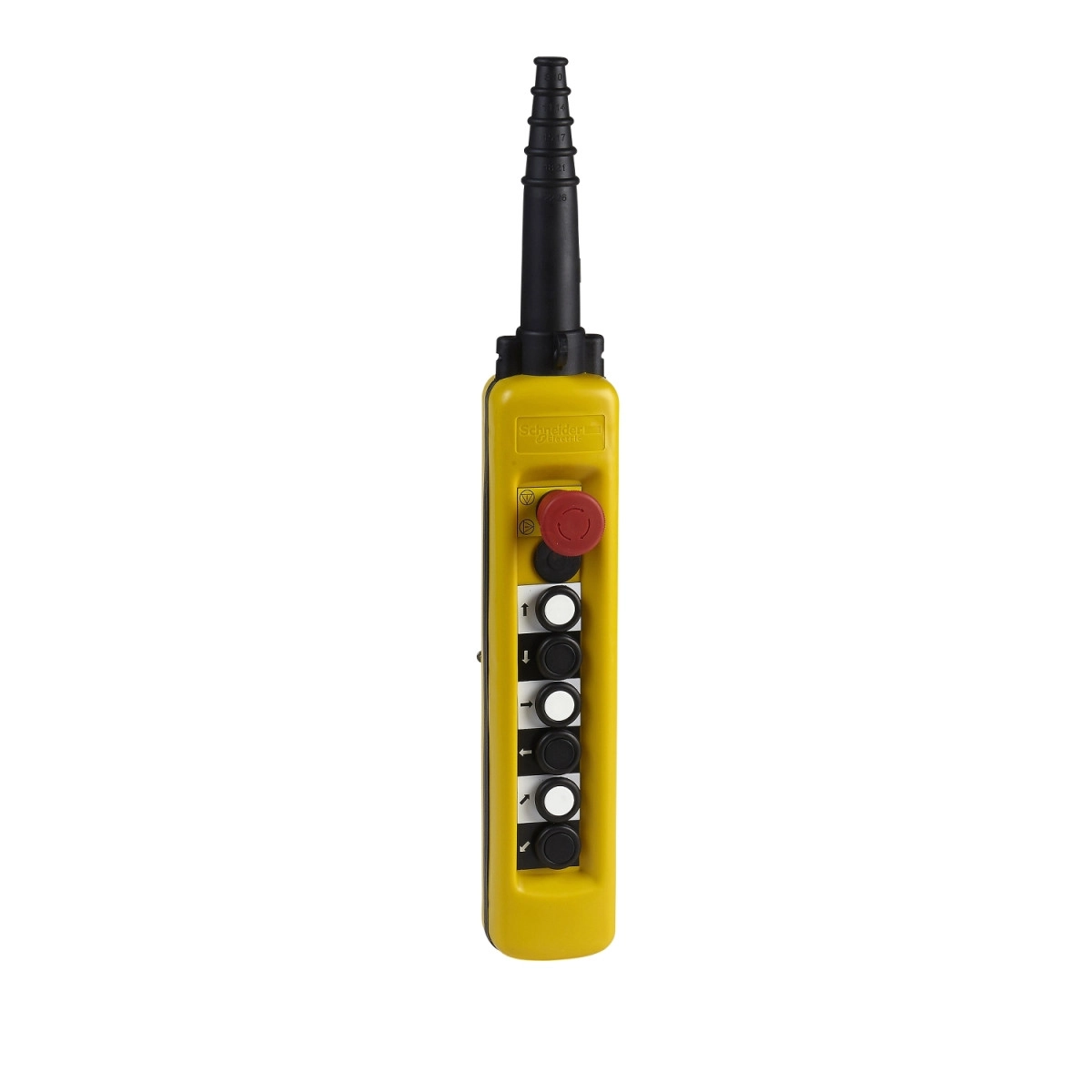

A Schneider Electric Harmony XAC sorozatba tartozó XACA6812 függőkapcsoló egy komplett, használatra kész vezérlőállomás, amelyet kifejezetten egysebességes emelőmotor irányítására terveztek. Ez a sárga színű, polipropilén házas készülék kettős szigeteléssel rendelkezik, ami fokozott védelmet biztosít a kezelő számára az elektromos veszélyekkel szemben.
A XACA6812 modell hat nyomógombbal és egy vészleállító gombbal van felszerelve, amelyek logikus elrendezése lehetővé teszi a pontos és gyors kezelést. Az első nyomógomb az emelést, a második a süllyesztést vezérli. A harmadik és negyedik gomb a jobbra, illetve balra mozgást, míg az ötödik és hatodik gomb az előre és hátra irányú mozgásokat teszi lehetővé. Minden irányító gomb 1 NC (alaphelyzetben zárt) és 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. A vészleállító gomb 40 mm átmérőjű, piros színű, reteszelő típusú, amely vészhelyzet esetén azonnal megszakítja az áramkört. A nyomógombpárok közötti mechanikai reteszelés megakadályozza az ellentétes irányú parancsok egyidejű kiadását, növelve ezzel a működési biztonságot.
A készülék IP65-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és vízsugár elleni védelmet biztosít. Ez a tulajdonság különösen hasznos ipari környezetben, ahol por, nedvesség és egyéb környezeti hatások veszélyeztethetik a berendezés működését. Emellett IK08 ütésállósággal is rendelkezik az IEC 62262 szabvány alapján, ami ellenállóvá teszi a mechanikai behatásokkal szemben.
A XACA6812 függőkapcsoló -25°C és +70°C közötti hőmérsékleti tartományban üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C-tól +70°C-ig terjed. Kiemelkedő rezgésállósággal rendelkezik, 15 gn értékkel a 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szabványnak megfelelően, valamint 100 gn ütésállósággal az IEC 60068-2-27 szerint. A készülék mechanikai élettartama rendkívül magas, 1 000 000 ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben is.
Az elektromos paramétereket tekintve a kapcsoló vezérlőáramkörökben használható, 10A hagyományos zárt termikus árammal. Névleges szigetelési feszültsége 500V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően, névleges lökőfeszültség-állósága pedig 6 kV. Rövidzárlat elleni védelemként 10A gG típusú biztosíték alkalmazása szükséges.
Csatlakozásait tekintve a készülék csavaros kapcsokkal rendelkezik, amelyek 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezetékek bekötését teszik lehetővé kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² keresztmetszetű vezetékekét kábelvéggel. A kábelbevezető gumihüvely lépcsőzetes kialakítással 8-26 mm átmérőjű kábelek fogadására alkalmas. A nyomógombok működtetési ereje 13 N, míg a vészleállító gombé 8 N, ami optimális kezelhetőséget biztosít.
Schneider Electric Harmony XAC - XACA6812 - függőkapcsoló XAC - A - 6 nyomógomb 1 vészleállító műszaki adatok
Fő jellemzők
Terméktípus: Függő vezérlőállomás
Termékcsalád: Harmony XAC
Készülék rövid neve: XACA
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Tokozás típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 6 nyomógomb + 1 vészleállító
Nyomógomb konfigurációk
Első nyomógomb: 1 NC + 1 NO emelés, lassú
Második nyomógomb: 1 NC + 1 NO süllyesztés, lassú
Stop nyomógomb: Ø 40 mm 1 NC reteszelő
Negyedik nyomógomb: 1 NC + 1 NO bal, lassú
Harmadik nyomógomb: 1 NC + 1 NO jobb, lassú
Ötödik nyomógomb: 1 NC + 1 NO előre, lassú
Hatodik nyomógomb: 1 NC + 1 NO hátra, lassú
Elektromos adatok
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 500 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú megszakítás
Kapcsok közötti maximális ellenállás: 25 MOhm
Mechanikai adatok
Működtetési erő: 13 N nyomógomb, 8 N vészleállító
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Kábelbemenet: Gumihüvely lépcsőzetes bemenettel 8…26 mm
Mechanikai élettartam: 1000000 ciklus
Védettség
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállóság: IK08 az IEC 62262 szerint
Túlfeszültség-kategória: II. osztály az IEC 61140 szerint
Környezeti feltételek
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60204-32, IEC 60947-5-1, CSA C22.2 No 14
Terméktanúsítványok: CCC, GOST
Védőkezelés: TH
Rövidzárlat védelem
Rövidzárlat elleni védelem: 10 A biztosíték védelem gG típusú patron biztosítékkal
Csatlakozás
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül, Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
