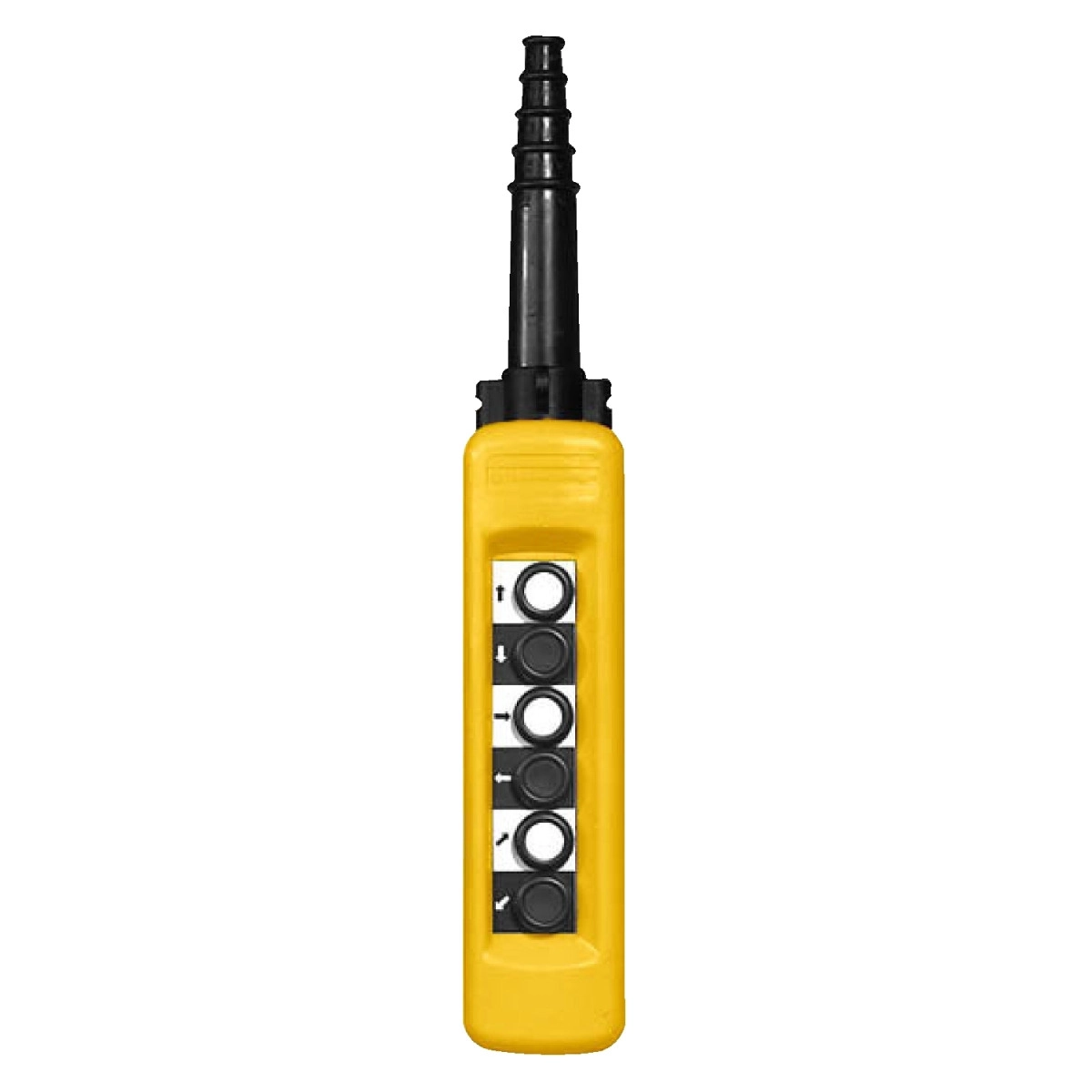

A Schneider Electric Harmony XAC sorozatú XACA681 típusú függőkapcsoló egy rendkívül strapabíró, ipari környezetbe tervezett vezérlőegység, amely ideális megoldást nyújt daruk, emelők és egyéb egysebességes emelőmotorok biztonságos és hatékony irányítására. A sárga színű, polipropilénből készült függőkapcsoló hat nyomógombbal rendelkezik, amelyek páronként mechanikus reteszeléssel vannak ellátva a biztonságos működtetés érdekében.
A Harmony XAC XACA681 függőkapcsoló kettős szigetelésű kialakítással rendelkezik, ami növeli az üzemeltetés biztonságát. Minden nyomógomb egy-egy NO (záró) és NC (nyitó) érintkezőt tartalmaz, és az első nyomógomb lassú emelésre szolgál. A vezérlőállomást kifejezetten egysebességes emelőmotorok vezérlésére tervezték, és a nyomógombok között mechanikus reteszelés található, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, így védve a berendezést a károsodástól. A készülék kompatibilis a ZB2BE102 és ZB2BE101 érintkezőblokkokkal minden irányhoz, melyeket külön kell megrendelni.
A XACA681 függőkapcsoló magas szintű védelemmel rendelkezik a külső behatások ellen, amit az IP65-ös védettségi szint és az IK08-as mechanikai ütésállóság biztosít. A készülék -25 és +70°C közötti üzemi hőmérséklet-tartományban használható, és lenyűgöző, egymillió kapcsolási ciklust biztosító mechanikai élettartammal rendelkezik. A csatlakoztatást csavaros kapcsok teszik lehetővé, amelyek 0,5-2,5 mm² keresztmetszetű vezetékek befogadására alkalmasak kábelbilincs nélkül. A készülékhez gumihüvely tartozik lépcsős kábelbemenettel, amely 8-26 mm átmérőjű kábelek használatát teszi lehetővé.
A terméket magas minőségi követelményeknek megfelelően tervezték és gyártották, amit a különböző tanúsítványok és szabványoknak való megfelelés is igazol, mint például a CSA C22.2 No 14 szabvány és a CSA tanúsítvány. A XACA681 függőkapcsoló 10 A konvencionális zárt termikus árammal, 500 V névleges szigetelési feszültséggel és 6 kV névleges impulzus-állófeszültséggel rendelkezik. A készülék rövidzárlat elleni védelmét 10 A-es gG típusú biztosíték biztosítja. A nyomógombokat 13 N erő alkalmazásával lehet működtetni, és lassú bontású érintkezőkkel rendelkeznek. Ez a függőkapcsoló tehát ideális választás az ipari környezetben történő alkalmazásokhoz, ahol a megbízhatóság és a biztonság kiemelkedő fontosságú.
Schneider Electric Harmony XAC - XACA681 -függőkapcsoló 6 nyomógomb, páronként mechanikus retesz, NO+NC érintkező műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típusa: Függőkapcsoló
Rövid terméknév: XACA
Műszaki paraméterek
Kapcsoló típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Ház kialakítás: Használatra kész
Kapcsoló felhasználási területe: Egysebességes emelőmotor vezérlése
Kapcsoló összetétele: 6 nyomógomb
Nyomógomb típusa: Első nyomógomb 1 NC + 1 NO emelés, lassú
Termék kompatibilitás: ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikus reteszelés: Páronként mechanikus reteszeléssel
Kapcsoló színe: Sárga
Csatlakozások - terminálok: Csavaros szorító kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Szabványok és védettségek
Szabványok: CSA C22.2 No 14
Termék tanúsítványok: CSA
Védettségi kezelés: TH
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
Működési jellemzők
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Mechanikai élettartam: 1000000 ciklus
Kábel bemenet: Gumi hüvely lépcsőzetes bemenettel 8…26 mm
Elektromos jellemzők
Érintkező kód jelölés: Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A melléklet szerint
Konvencionális zárt termikus áram: 10 A
Névleges szigetelési feszültség: 500 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
Névleges impulzus állófeszültség: 6 kV az IEC 60947-1 szerint
Érintkező működés: Lassú bontás
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 13 N nyomógomb
Rövidzárlat elleni védelem: 10 A biztosíték védelem gG típusú patronnal
Névleges működési teljesítmény: 40 W DC-13 1000000 ciklusra, működési gyakoriság <60 cikl/perc 120 V-on, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C melléklet szerint
Kapocs leírás
Kapocs azonosító ISO n°1: (11-12)NC
Kapocs azonosító: (13-14)NO
Fizikai jellemzők
Méretek 6 kivágásnál: 500 x 310 x 80 mm
