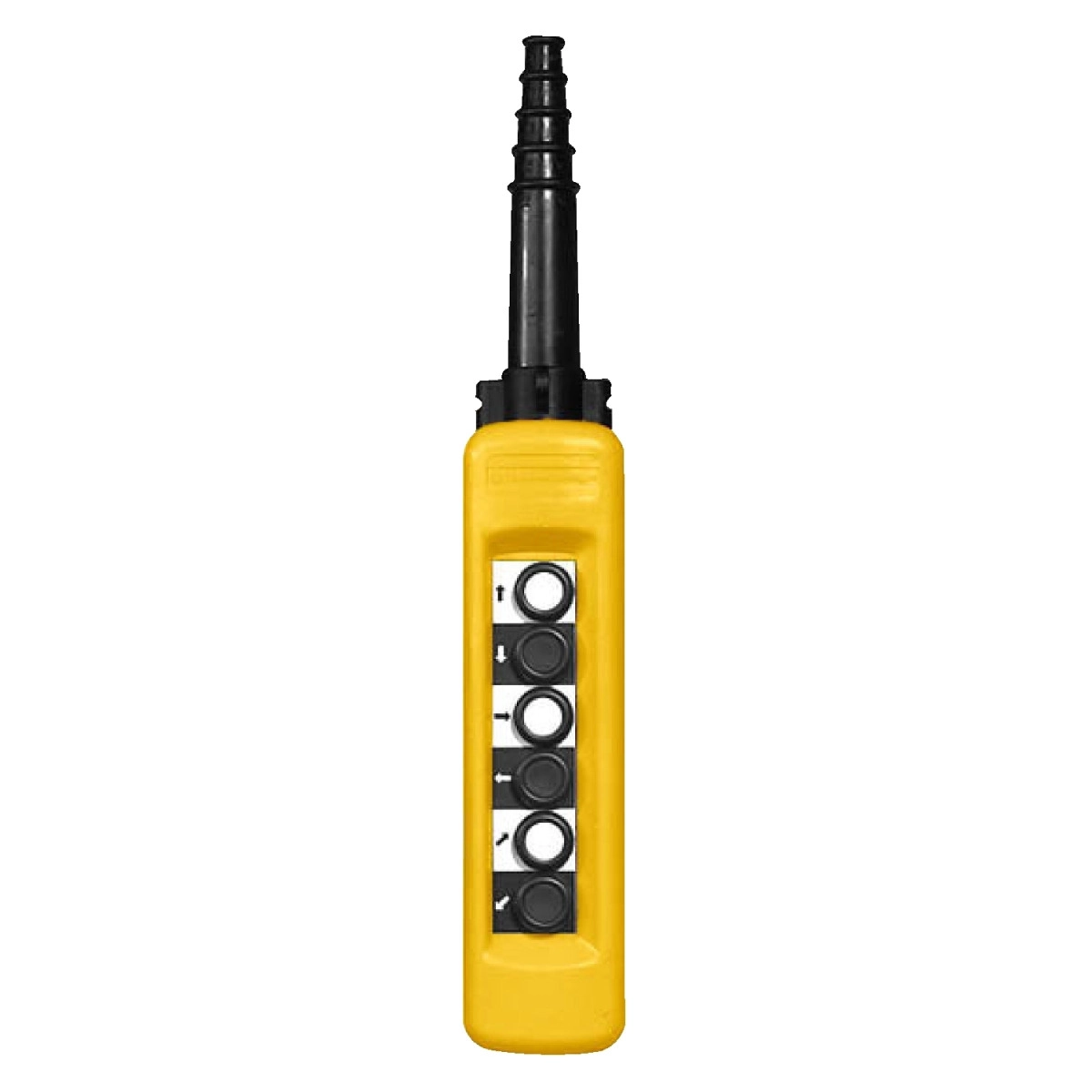

A Schneider Electric Harmony XAC sorozatú XACA671 függőkapcsoló egy kompakt, robusztus vezérlőállomás, amely kifejezetten daruk és emelőberendezések irányítására készült. A sárga, polipropilén házba épített 6 nyomógombos kialakításával ez a vezérlőegység ideális megoldást nyújt az egysebességes emelőmotor precíz irányításához, biztosítva a biztonságos és hatékony működtetést ipari környezetben.
A függőkapcsoló kettős szigeteléssel rendelkezik, ami fokozza a kezelő biztonságát áramütés elleni védelem szempontjából. A 6 nyomógomb mindegyike 1NO (záró) érintkezővel van felszerelve, amelyek az alábbi funkciókat vezérlik: emelés, süllyesztés, balra, jobbra, előre és hátra mozgás, mindegyik lassú sebességgel. A gombok között mechanikus reteszelés található a párok között, megakadályozva az ellentétes irányú mozgások egyidejű aktiválását, ezáltal növelve a működtetés biztonságát.
A XACA671 modell kiemelkedő tartóssággal büszkélkedhet, amit az 1.000.000 ciklusos mechanikai élettartama is bizonyít. Az IP65-ös védelmi osztály garantálja a készülék por- és vízsugár elleni védelmét, míg az IK08 ütésállóság a mechanikai behatásokkal szembeni ellenállóképességét biztosítja. A készülék működési hőmérséklet-tartománya -25°C és +70°C között van, ami lehetővé teszi a használatát különböző környezeti feltételek mellett is. A vibráció- és ütésállóság (15 gn és 100 gn) tovább növeli a termék megbízhatóságát nehéz ipari környezetben.
A kapcsoló csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² vezetéket fogadnak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² vezetéket kábelvéggel. A kábel bevezetése gumimandzsettás, lépcsős kialakítású, 8...26 mm-es kábelátmérővel. A kontaktus jelölés A600 AC-15 (Ue = 240 V, Ie = 3 A) és Q600 DC-13 (Ue = 250 V, Ie = 0,27 A) kategóriába tartozik, ami megfelelő kapcsolóképességet biztosít különböző alkalmazásokhoz. A rövidzárlat elleni védelem 10 A-es gG típusú olvadóbiztosítóval oldható meg.
Az XACA671 termékkód ZB2BE101 érintkezőblokkal kompatibilis minden irányhoz, amelyet külön kell megrendelni. A készülék méretei a 6 kivágásnak megfelelően: 500 mm teljes hosszúság, 310 mm-es központi távolság és 80 mm szélesség. Nettó tömege 0,86 kg. A Schneider Electric függőkapcsolót nemzetközi szabványoknak megfelelően tervezték, beleértve a CSA C22.2 No 14, UL 508, IEC 60947-5-1 és IEC 60204-32 előírásokat, és rendelkezik CCC és GOST tanúsítványokkal.
Schneider Electric Harmony XAC - XACA671 -függőkapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Eszköz rövid neve: XACA
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Működtető gombok
Vezérlőállomás összetétele: 6 nyomógomb
Vezérlő gombok típusa:
- Első nyomógomb: 1 NO emelés, lassú
- Második nyomógomb: 1 NO süllyesztés, lassú
- Harmadik nyomógomb: 1 NO jobbra, lassú
- Negyedik nyomógomb: 1 NO balra, lassú
- Ötödik nyomógomb: 1 NO előre, lassú
- Hatodik nyomógomb: 1 NO hátra, lassú
Termék kompatibilitás: ZB2BE101 minden irányhoz
Mechanikai reteszelés: Párok közötti mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok: CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60204-32
Terméktanúsítványok: CCC, GOST
Védő kezelés: TH
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Mechanikai jellemzők
Rezgésállóság: 15 gn (f= 10...500 Hz) megfelelően IEC 60068-2-6
Ütésállóság: 100 gn megfelelően IEC 60068-2-27
Túlfeszültség kategória: II. osztály megfelelően IEC 61140
IP védettségi fokozat: IP65 megfelelően IEC 60529
IK védettségi fokozat: IK08 megfelelően IEC 62262
Mechanikai élettartam: 1.000.000 ciklus
Kábel bemenet: Gumi mandzsetta lépcsős bemenettel 8...26 mm
Kapcsolási jellemzők
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A megfelelően IEC 60947-5-1 A függelék
A600 AC-15, Ue = 600 V, Ie = 1,2 A megfelelően IEC 60947-5-1 A függelék
Q600 DC-13, Ue = 250 V, Ie = 0,27 A megfelelően IEC 60947-5-1 A függelék
Q600 DC-13, Ue = 600 V, Ie = 0,1 A megfelelően IEC 60947-5-1 A függelék
Konvencionális zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság: 6 kV megfelelően IEC 60947-1
Érintkező működés: Lassú nyitás
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtetési erő: 10 N nyomógomb
Rövidzárlat elleni védelem: 10 A-es biztosíték védelem gG típusú biztosítóval
