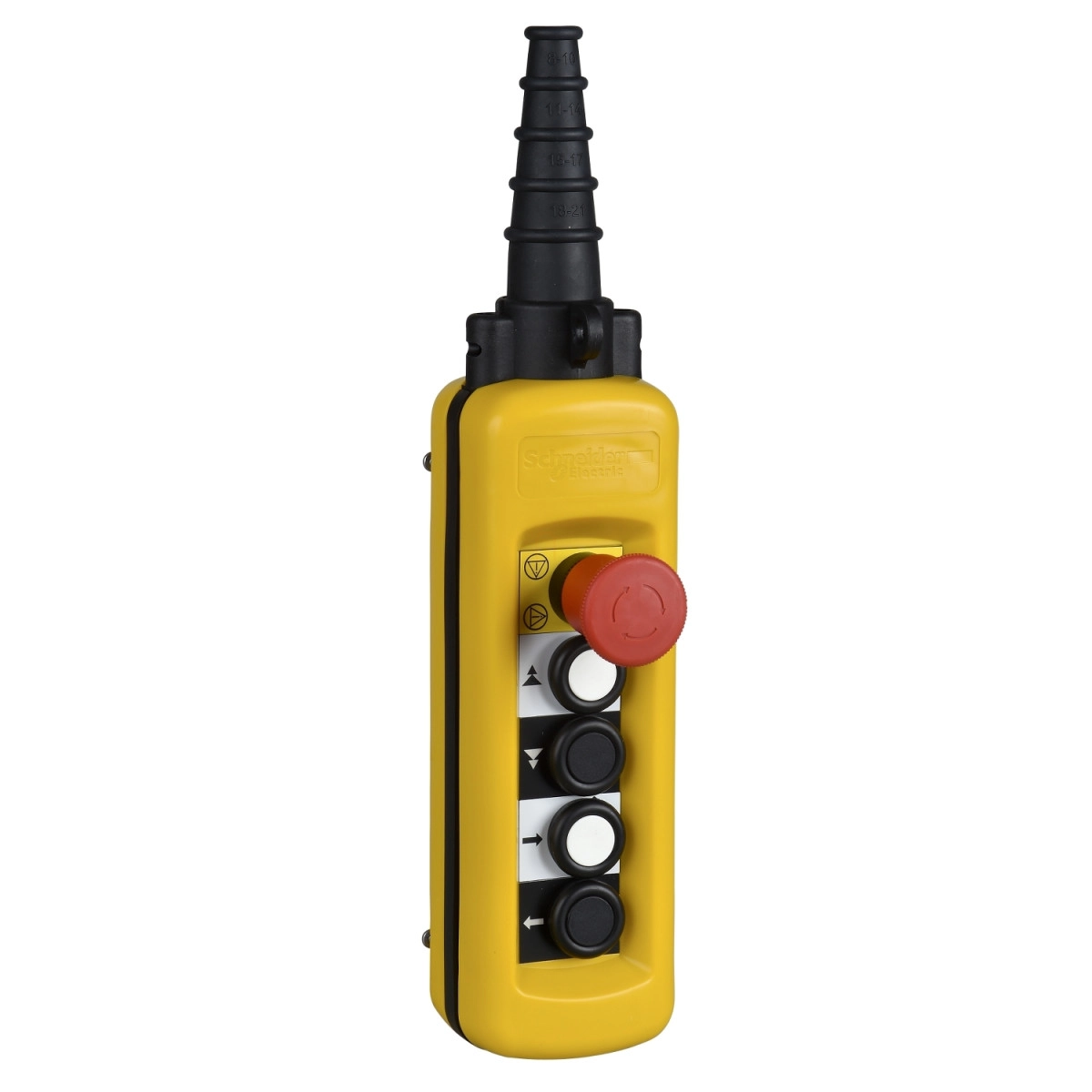

A Schneider Electric Harmony XAC XACA4923 függőkapcsoló egy sokoldalú ipari vezérlőeszköz, amely kifejezetten darukezeléshez és emelő rendszerek irányításához lett kifejlesztve. Ez a sárga színű, komplett, használatra kész vezérlőegység négy nyomógombbal és egy vészleállító gombbal rendelkezik, így biztosítva a teljes körű irányítást a kezelő számára.
A XACA4923 modell polipropilén házban található, amely dupla szigetelésű és IP65 védettséggel rendelkezik, így kiválóan alkalmas ipari környezetben történő használatra. A kettős szigetelésnek köszönhetően fokozott védelmet biztosít a felhasználó számára, míg az IP65 védettség teljesen por- és fröccsenő víz ellen védi a berendezést. További mechanikai védelmét az IK08 ütésállósági besorolás garantálja, megfelelve az IEC 62262 szabványnak. A vezérlőegység kialakítása lehetővé teszi a 2-sebességes emelőmotor precíz irányítását, ami különösen fontos a nehéz terhek biztonságos és pontos mozgatásához.
A függőkapcsoló ergonomikus kialakítású, a gombok elrendezése logikus és könnyen kezelhető. A négy nyomógomb speciális funkciókat lát el: az első és második gomb (emelés és süllyesztés) 1 NC + 2 NO érintkezővel rendelkezik, lassú-gyors sebességváltáshoz, míg a harmadik és negyedik gomb (jobbra és balra) 1 NO érintkezővel van felszerelve, lassú mozgáshoz. A vészleállító gomb 40 mm átmérőjű, piros színű, reteszelő típusú és 1 NC érintkezővel rendelkezik, így vészhelyzetben azonnal megszakítható a működés. A gombok között mechanikus reteszelés található a párok között, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, jelentősen növelve a biztonságot.
A Schneider Electric XACA4923 modell műszaki paraméterei kiemelkedőek: 10A hagyományos zárt termikus árammal, 600V névleges szigetelési feszültséggel (3-as szennyezettségi fok mellett) és 6kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-1 szabvány szerint. A kábelbemenet gumiköpenyes, lépcsőzetes bemenettel 8...26 mm kábelátmérőhöz. Az érintkezők működése lépcsőzetes és lassú bontású, ami növeli az élettartamot és a megbízhatóságot. Az eszköz kiváló mechanikai tartóssággal bír, akár 1.000.000 kapcsolási ciklust is képes teljesíteni. A termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, UL 508, IEC 60204-32 és CSA C22.2 No 14 előírásoknak, valamint rendelkezik GOST és CCC tanúsítvánnyal is. A működési hőmérséklet-tartomány széles, -25°C és +70°C között használható, tárolási hőmérséklete pedig -40°C és +70°C között lehet. Rezgésállósága 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 100 gn az IEC 60068-2-27 szabványnak megfelelően, ami kifejezetten jó érték ipari környezetben.
Schneider Electric Harmony XAC - XACA4923 -függőkapcsoló Komplett fuggőkapcsoló 4 lyukú műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típus: Függőkapcsoló
Eszköz rövid neve: XACA
Kiegészítő adatok
Vezérlőállomás típusa: Dupla szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: 2-sebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító
Nyomógombok specifikációja
Első nyomógomb: 1 NC + 2 NO emelés, lassú-gyors
Második nyomógomb: 1 NC + 2 NO süllyesztés, lassú-gyors
Harmadik nyomógomb: 1 NO jobbra, lassú
Negyedik nyomógomb: 1 NO balra, lassú
Vészleállító gomb: Ø 40 mm 1 NC reteszelő
Kompatibilitás
ZB2BE102 vészleállítóhoz
XENG1191 emelés/süllyesztés irányhoz
ZB2BE101 jobbra/balra irányhoz
Mechanikai tulajdonságok
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - csatlakozók: Csavarsarus csatlakozók, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavarsarus csatlakozók, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok és tanúsítványok
IEC 60947-5-1
UL 508
IEC 60204-32
CSA C22.2 No 14
Terméktanúsítványok: GOST, CCC
Védelem és környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet működés közben: -25…70 °C
Környezeti hőmérséklet tároláskor: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Elektromos paraméterek
Mechanikai tartósság: 1000000 ciklus
Kábel bemenet: Gumi karmantyú lépcsőzetes bemenettel 8…26 mm
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lépcsőzetes, lassú bontású
Maximális ellenállás csatlakozók között: 25 MOhm
Működtető erő: 10 N harmadik és negyedik nyomógomb, 18 N első és második nyomógomb, 8 N vészleállító
Rövidzárlat védelem: 10 A biztosító védelem gG típusú patron biztosítóval
