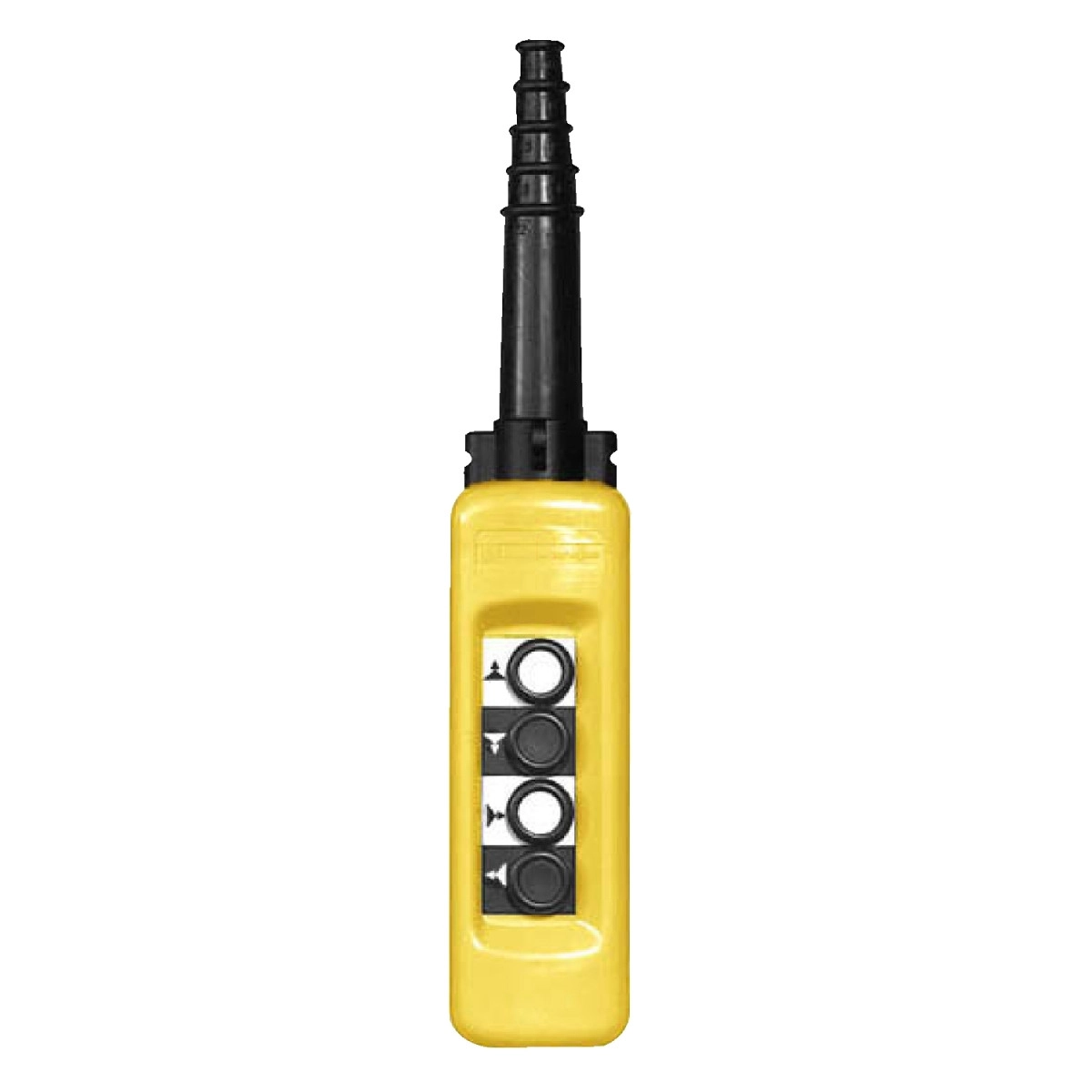

A Schneider Electric Harmony XAC sorozatának XACA492 típusú pendant control station (függőkapcsoló) egysége egy komplett, professzionális ipari vezérlőrendszer, amely kifejezetten 2-sebességes emelőmotorok irányítására lett kifejlesztve. Ez a dupla szigetelésű, sárga színű, polipropilén burkolattal rendelkező komplett vezérlőállomás négy nyomógombbal van felszerelve, amelyek különböző funkciókkal rendelkeznek a maximális működési hatékonyság érdekében.
A XACA492 függőkapcsoló négy nyomógombja logikusan elrendezett funkciókat kínál: az első nyomógomb 1 NC + 2 NO kontaktussal rendelkezik és az emelés (lassú-gyors) funkciót biztosítja, a második nyomógomb szintén 1 NC + 2 NO kontaktussal a leengedés (lassú-gyors) vezérlésére szolgál, míg a harmadik és negyedik gombok (1-1 NO kontaktussal) a jobb és bal irányú lassú mozgást teszik lehetővé. A gombok között mechanikus reteszelés található a párok között, ami meggátolja az egymással ellentétes funkciók egyidejű aktiválását, ezzel is növelve a működési biztonságot. A rendszer kompatibilis a XENG1191 komponensekkel (emelés/leengedés irányhoz) és a ZB2BE101 elemekkel (jobb/bal irányhoz), amelyek külön rendelhetők.
A függőkapcsoló IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot biztosít, valamint IK08 fokozatú ütésállósággal büszkélkedhet az IEC 62262 szabványnak megfelelően. A készülék üzemi hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között található, ami rendkívül széles körű felhasználhatóságot tesz lehetővé különböző környezeti feltételek mellett. A XACA492 modell kiemelkedő mechanikai tartósságot kínál, 1 000 000 ciklus élettartammal, ezért hosszú távú, intenzív ipari használatra tervezték.
A termék elektromos tulajdonságai szintén figyelemre méltóak: 10 A konvencionális zárt hőáram, 600 V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), valamint 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabványnak megfelelően. A kontaktusok staggered (lépcsőzetes) és slow-break (lassú bontású) működésűek, ami optimális vezérlést biztosít. A készülék csatlakoztatása csavaros kapocsterminálokkal történik, 1 x 0,5...1 x 2,5 mm² keresztmetszetű vezetékek fogadására kábelvég nélkül, illetve 1 x 0,5...2 x 1,5 mm² kábelvéggel. A kábelbevezetés gumi védőhüvellyel történik, amely 8-26 mm átmérőjű kábelek fogadására alkalmas. A XACA492 modell megfelel számos nemzetközi szabványnak, beleértve az UL 508, CSA C22.2 No 14, IEC 60204-32 és IEC 60947-5-1 előírásokat, és rendelkezik CCC valamint GOST tanúsítványokkal is.
Schneider Electric Harmony XAC - XACA492 -függőkapcsoló Komplett függőkapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló vezérlőállomás
Eszköz rövidnév: XACA
Vezérlőállomás típus: Dupla szigetelésű
Ház anyaga: Polipropilén
Elektromos áramköri típus: Vezérlőáramkör
Tokozás típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: 2-sebességes emelőmotor vezérlése
Szín: Sárga
Nyomógombok és vezérlés
Vezérlőállomás összetétele: 4 nyomógomb
Nyomógomb típusok:
- Első nyomógomb: 1 NC + 2 NO emelés, lassú-gyors
- Második nyomógomb: 1 NC + 2 NO leengedés, lassú-gyors
- Harmadik nyomógomb: 1 NO jobb, lassú
- Negyedik nyomógomb: 1 NO bal, lassú
Termékompatibilitás: XENG1191 emelés/leengedés irányhoz, ZB2BE101 jobb/bal irányhoz
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Elektromos jellemzők
Csatlakozások - sorkapcsok: Csavaros kapocs terminál, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kábelbemenet: Gumi hüvely lépcsőzetes bemenettel 8...26 mm
Érintkezőkód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
Konvencionális zárt hőáram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működés: Staggered, Slow-break
Maximális ellenállás a sorkapcsok között: 25 MOhm
Működtetési erő: 10 N vészleállító, 18 N nyomógomb
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú patronbiztosítékkal
Mechanikai tulajdonságok és védelmi jellemzők
Mechanikai élettartam: 1000000 ciklus
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti feltételek
Környezeti üzemi hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60204-32, IEC 60947-5-1
Terméktanúsítványok: CCC, GOST
Védőkezelés: TH
