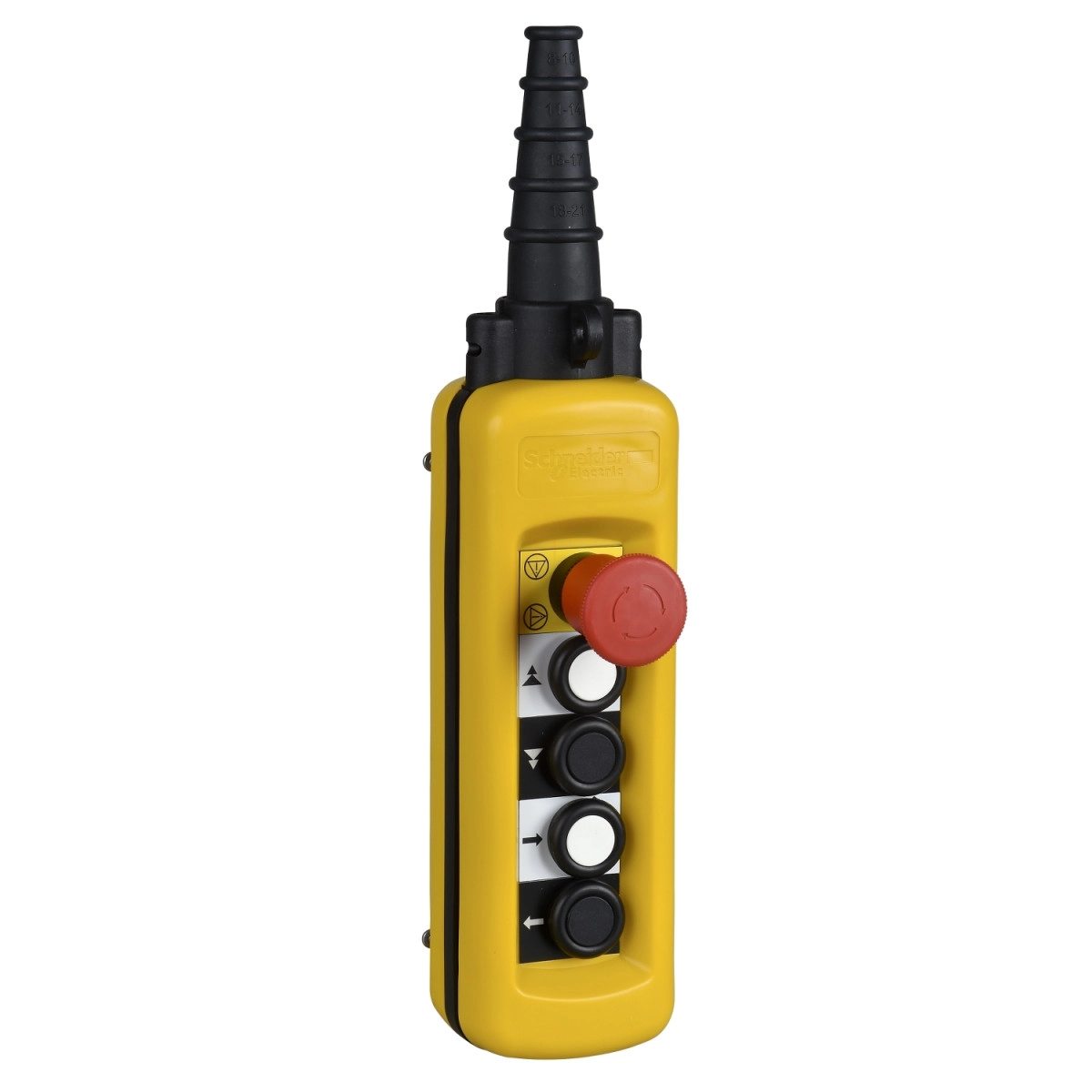

A Schneider Electric Harmony XAC termékcsaládba tartozó XACA4913 függő vezérlőállomás egy kiváló minőségű ipari vezérlőeszköz, amely kifejezetten daruk és emelőgépek biztonságos és hatékony működtetéséhez lett kialakítva. Ez a sárga színű, polipropilén házas, dupla szigetelésű vezérlő tökéletes megoldást kínál a két sebességes emelőmotorok vezérlésére.
A XACA4913 típusú függőkapcsoló 4 nyomógombot és 1 vészleállító gombot tartalmaz. A nyomógombok 1 NC és 2 NO érintkezővel rendelkeznek, és a következő funkciókra vannak konfigurálva: emelés (lassú-gyors), süllyesztés (lassú-gyors), balra (lassú-gyors) és jobbra (lassú-gyors) mozgatás. A mechanikai reteszelés a párok között biztosítja, hogy ellentétes irányú mozgások ne legyenek egyidejűleg aktiválhatók. A 40 mm átmérőjű vészleállító gomb 1 NC érintkezővel rendelkezik és reteszelő funkcióval van ellátva, így vészhelyzet esetén biztonságosan leállítható a berendezés működése. A készülék kompatibilis a ZB2BE102 vészleállító gombbal és az XENG1191 típusú irányjelző elemekkel.
A XACA4913 műszaki paraméterei kiemelik robusztus ipari kialakítását: IP65-ös védettségi szintje biztosítja a por és vízsugár elleni védelmet az IEC 60529 szabvány szerint, míg az IK08 besorolás (IEC 62262) jelzi a fokozott ütésállóságot. A készülék széles üzemi hőmérséklet-tartományban (-25°C és +70°C között) használható, tárolási hőmérséklete -40°C és +70°C közötti. Figyelemre méltó a vibráció- és ütésállósága is: 15 gn rezgésállóság (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szerint, valamint 100 gn ütésállóság az IEC 60068-2-27 szabvány szerint.
A XACA4913 vezérlőállomás elektromos jellemzői szintén kiemelkedőek. A készülék hagyományos zárt termikus árama 10 A, névleges szigetelési feszültsége 600 V (3-as szennyezettségi fok mellett), névleges lökőfeszültsége pedig 6 kV az IEC 60947-1 szerint. Az A600 AC-15 és Q600 DC-13 kontakt kód jelölések különböző feszültség- és áramértékeket jelölnek az IEC 60947-5-1 A függeléke alapján. A készülék kábelbevezetése gumikarmantyús, lépcsőzetes, 8-26 mm átmérőjű kábelekhez. A csatlakozók csavaros kapcsok, amelyek 1 x 0,5...1 x 2,5 mm² átmérőjű vezetékeket fogadnak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² átmérőjű vezetékeket kábelvéggel.
A Schneider Electric XACA4913 függőkapcsoló megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60204-32, IEC 60947-5-1, CSA C22.2 No 14 és UL 508 előírásait. A termék CCC és GOST tanúsítványokkal rendelkezik. Mechanikai élettartama kiemelkedő, 1.000.000 kapcsolási ciklus. Az eszköz nettó tömege 0,675 kg. Ideális választás ipari környezetben, különösen daruk, emelőberendezések és egyéb kétfokozatú motorok biztonságos és precíz vezérléséhez, ahol a robusztus kivitel és a megbízható működés alapvető követelmény.
Schneider Electric Harmony XAC - XACA4913 -függőkapcsoló 3 kétfokozatú nyomógomb, mechanikus retesz, 1NC+2NO érintkező+vészgomb (NC) műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függő vezérlőállomás
Eszköz rövid neve: XACA
Konstrukciós jellemzők
Vezérlőállomás típusa: Dupla szigetelésű
Burkolat anyaga: Polipropilén
Áramkörtípus: Vezérlőáramkör
Burkolat típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: 2-sebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító gomb
Nyomógomb konfiguráció
Első nyomógomb: 1 NC + 2 NO emelés, lassú-gyors
Második nyomógomb: 1 NC + 2 NO süllyesztés, lassú-gyors
Vészleállító gomb: Ø 40 mm 1 NC reteszelő
Negyedik nyomógomb: 1 NC + 2 NO balra, lassú-gyors
Harmadik nyomógomb: 1 NC + 2 NO jobbra, lassú-gyors
Kompatibilitás és mechanika
Termék kompatibilitás: ZB2BE102 vészleállítóhoz, XENG1191 minden irányhoz
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozás
Csatlakozók - kivezetések: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kábelbemenet: Gumikarmantyú lépcsőzetes bemenettel 8...26 mm
Elektromos jellemzők
Kontakt kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Kontakt működés: Lépcsőzetes, Lassú-bontó
Kivezetések közötti maximális ellenállás: 25 MOhm
Rövidzárlat elleni védelem: 10 A-es biztosítékkal, gG típusú olvadóbiztosítóval
Fizikai jellemzők
Működtetési erő: 18 N nyomógomb, 8 N vészleállító
Nettó tömeg: 0,675 kg
Üzemi körülmények
Szabványok: IEC 60204-32, IEC 60947-5-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: CCC, GOST
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
