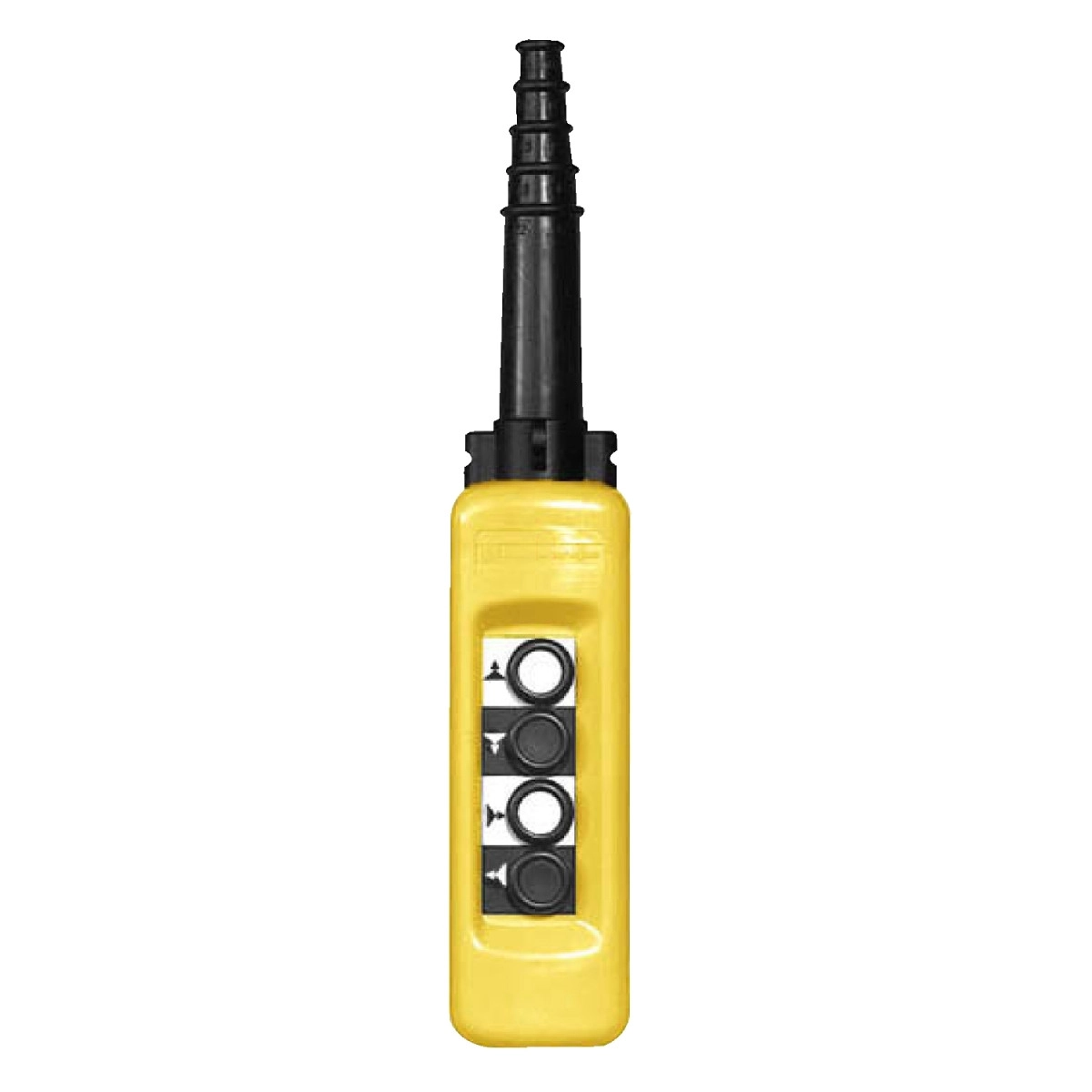

A Schneider Electric Harmony XAC sorozatú XACA491 függőkapcsoló a megbízható ipari vezérlés csúcsát képviseli, különösen daruk és emelőberendezések irányításához. Ez a sárga színű, polipropilén házas, kettős szigetelésű vezérlőállomás ideális választás 2-sebességes emelőmotorok professzionális irányításához kompakt, ergonomikus kialakításban.
A XACA491 modell négy nyomógombbal rendelkezik, amelyek mind a lassú és gyors sebességű működtetést teszik lehetővé négy irányban. Az első nyomógomb az emelésért felel (lassú-gyors), a második a süllyesztésért (lassú-gyors), a harmadik a jobbra mozgatásért (lassú-gyors), míg a negyedik a balra irányításért (lassú-gyors). Minden gomb 1 NC + 2 NO érintkezőkonfigurációval rendelkezik, és a berendezés különleges mechanikai reteszeléssel van ellátva a párok között, ami növeli a biztonságot és megelőzi az ellentmondásos utasítások kiadását. A nyomógombok működtetéséhez 18 N erő szükséges, és a kapcsolási művelet lassú megszakítású, lépcsőzetes kivitelű.
A készülék IP65-ös védettséggel büszkélkedhet az IEC 60529 szabvány szerint, valamint IK08 fokú ütésállósággal az IEC 62262 alapján, így kiválóan alkalmas ipari környezetben történő használatra. A berendezés -25°C és +70°C közötti üzemi hőmérsékleten működtethető, míg tárolási hőmérséklete -40°C és +70°C között van. Kiemelkedő tartósságát jelzi az 1 000 000 ciklusos mechanikai élettartam. Az eszköz bemeneti kábeleinek csatlakoztatását gumitömítésű lépcsőzetes bevezetőnyílás teszi lehetővé, amely 8-26 mm kábelátmérőt támogat. A csatlakozások csavaros kapcsokkal történnek, amelyek 1 x 0,5...1 x 2,5 mm² kábelvég nélküli, vagy 1 x 0,5...2 x 1,5 mm² kábelvéggel ellátott vezetékeket fogadnak be.
A Schneider Electric XACA491 készüléket A600 AC-15 és Q600 DC-13 kontaktuskód-jelöléssel látták el, különböző feszültségértékekre és áramerősségekre hitelesítve az IEC 60947-5-1 szabvány A függeléke szerint. A 10 A-es hagyományos zárt termikus áram és a 600 V-os névleges szigetelési feszültség (3-as szennyezettségi fok mellett) tovább erősíti a termék megbízhatóságát. Az elektromos védelemről 10 A-es gG típusú olvadóbiztosító gondoskodik. A vezérlőállomás kompatibilis a XENG1191 érintkezőblokkokkal minden irányban, amelyeket külön kell megrendelni. Az üzemeltető 2-sebességes forgómotor vezérlésére használhatja, a mellékelt kapcsolási rajzok alapján, ahol a KM a nagysebességű kontaktor. A termék megfelel számos nemzetközi szabványnak, köztük az UL 508, IEC 60204-32, IEC 60947-5-1 és CSA C22.2 No 14 előírásainak, valamint rendelkezik GOST és CCC tanúsítványokkal is.
Schneider Electric Harmony XAC - XACA491 -függőkapcsoló Komplett darukapcsoló, 4db kétsebességes nyomógombbal műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függő vezérlőállomás
Eszköz rövid neve: XACA
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész komplett kivitel
Vezérlőállomás alkalmazása: 2-sebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 4 nyomógomb
Nyomógombok típusa:
- Első nyomógomb 1 NC + 2 NO emelés, lassú-gyors
- Második nyomógomb 1 NC + 2 NO süllyesztés, lassú-gyors
- Negyedik nyomógomb 1 NC + 2 NO balra, lassú-gyors
- Harmadik nyomógomb 1 NC + 2 NO jobbra, lassú-gyors
Termék kompatibilitás: XENG1191 minden irányhoz
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok
Csavaros szorítókapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros szorítókapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok és tanúsítványok
UL 508
IEC 60204-32
IEC 60947-5-1
CSA C22.2 No 14
Terméktanúsítványok: GOST, CCC
Védelmi jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábel bemenet
Gumi hüvely lépcsőzetes bevezetéssel 8…26 mm
Elektromos jellemzők
Kontaktuskód-jelölés:
- A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függeléke szerint
- A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függeléke szerint
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függeléke szerint
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függeléke szerint
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkezők működése: Lassú megszakítású, Lépcsőzetes
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 18 N nyomógomb
Rövidzárlat elleni védelem: 10 A-es olvadóbiztosító védelemmel, gG típusú
Teljesítmény adatok
Névleges üzemi teljesítmény W-ban:
- 40 W DC-13 1000000 ciklusra, üzemi arány <60 cikl/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
- 48 W DC-13 1000000 ciklusra, üzemi arány <60 cikl/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
- 65 W DC-13 1000000 ciklusra, üzemi arány <60 cikl/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függeléke szerint
Kapcsok azonosítása és leírása
Kapcsok leírása ISO n°1: (21-22)NC, (33-34)NO_CL, (13-14)NO
Kapcsok azonosítója: (13-14)NO, (11-12)NC
Nettó súly: 0,625 kg
Méretek
A méretek a kivágások számától függenek. Az XACA491 modell méretei a megfelelő táblázatban találhatók mm-ben és hüvelykben.
