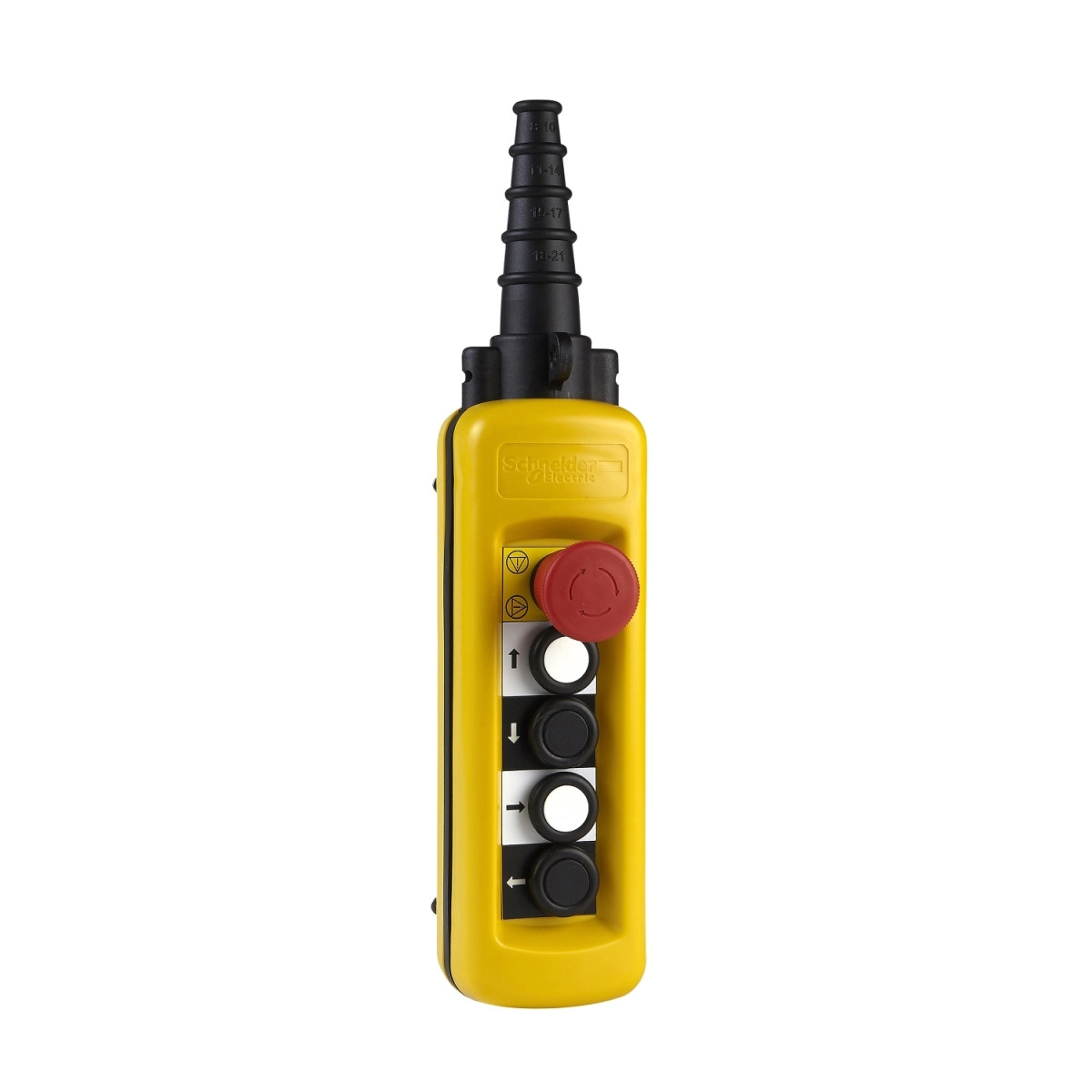

A Harmony XAC sorozatú XACA47141 függőkapcsoló a Schneider Electric kínálatának prémium minőségű ipari vezérlőegysége, melyet kifejezetten darurendszerek és emelőberendezések biztonságos és megbízható irányítására fejlesztettek ki. Ez a komplett, használatra kész sárga színű függőkapcsoló ideális megoldást kínál az egysebességű emelőmotorok precíz vezérlésére ipari környezetben.
A kettős szigetelésű, polipropilén házba szerelt készülék négy nyomógombot és egy vészleállító gombot tartalmaz, melyek elrendezése a hatékony és ergonomikus használatot szolgálja. A négy nyomógomb az emelőszerkezet különböző irányú mozgásainak vezérlését teszi lehetővé: az első gomb az emelést, a második a süllyesztést, a harmadik a jobbra, míg a negyedik a balra mozgást biztosítja. Mindegyik nyomógomb 1NO (záró) kapcsolófunkcióval rendelkezik, míg a nagyméretű, Ø 40 mm-es vészleállító gomb 3NC (nyitó) kivitelben készült, és kioldó mechanizmussal van ellátva. A mechanikai reteszelés a mozgáspárok között megakadályozza az ellentétes irányú egyidejű működtetést, ezáltal növelve a működési biztonságot. A XACA47141 típusjelű függőkapcsoló kompatibilis a ZB2BE101 típusú alkatrészekkel minden irányhoz, valamint az XENT1192 típusú egységgel a vészleállító funkcióhoz.
A készülék csatlakoztatása csavaros kapcsokkal történik, melyek 1 × 0,5...1 × 2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak kábelvég nélkül, illetve 1 × 0,5...2 × 1,5 mm² keresztmetszetű vezetékekhez kábelvéggel. A kábelbevezetés lépcsőzetes gumimandzsetták segítségével történik, amelyek 8...26 mm átmérőjű kábelek számára biztosítanak megfelelő tömítést. A függőkapcsoló IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és vízsugár elleni védelmet jelent, így mostoha ipari körülmények között is megbízhatóan működik. Ütésállósága IK08 fokozatú az IEC 62262 szabvány szerint.
A XACA47141 függőkapcsoló kiemelkedő műszaki jellemzői között szerepel a széles, -25...+70 °C közötti üzemi hőmérséklet-tartomány, a 15 gn rezgésállóság (f=10...500 Hz) és a 100 gn ütésállóság az IEC vonatkozó szabványai szerint. Az egység mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. A készülék túlfeszültség elleni védelemmel is rendelkezik (II. osztály az IEC 61140 szerint), névleges szigetelési feszültsége pedig a vészleállító érintkezők esetében 400 V, míg a többi érintkezőnél 600 V (3-as szennyezettségi fokozat mellett). A konvencionális zárt termikus áram (Ithe) értéke 10 A, rövidzárlat elleni védelemként pedig 10 A-es gG típusú olvadóbiztosíték alkalmazása javasolt.
Schneider Electric Harmony XAC - XACA47141 -komplett függőkapcsoló, 4 nyomógomb 4NO, vészgomb 1NC műszaki adatok
Általános információk
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövid terméknév: XACA
Műszaki jellemzők
Kapcsolóállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Komplett, használatra kész
Kapcsolóállomás alkalmazása: Egysebességű emelőmotor vezérlése
Kapcsolóállomás összetétele: 4 nyomógomb + 1 vészleállító
Vezérlőgomb típusok:
Első nyomógomb: 1 NO emelés, lassú
Második nyomógomb: 1 NO süllyesztés, lassú
Negyedik nyomógomb: 1 NO balra, lassú
Harmadik nyomógomb: 1 NO jobbra, lassú
Vészleállító nyomógomb: Ø 40 mm 3 NC kioldó működtetéssel
Termék kompatibilitás: ZB2BE101 minden irányhoz, XENT1192 vészleállítóhoz
Mechanikai reteszelés: Párok közötti mechanikai reteszeléssel
Kapcsolóállomás színe: Sárga
Csatlakozások
Kapcsok: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok és tanúsítványok
Szabványok: IEC 60204-32, UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, EN/ISO 13850: 2006
Terméktanúsítványok: GOST, CCC
Környezeti feltételek
Védőkezelés: TH
Környezeti üzemi hőmérséklet: -25…70 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 100 gn IEC 60068-2-27 szerint
Védelmi jellemzők
Túlfeszültség kategória: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
IK védettségi fokozat: IK08 IEC 62262 szerint
Teljesítmény jellemzők
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Lépcsőzetes gumihüvely 8…26 mm
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1.2 A IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0.27 A IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0.1 A IEC 60947-5-1 A függelék szerint
Konvencionális zárt termikus áram: 10 A
Névleges szigetelési feszültség: Vészleállító érintkezők: 400 V (3-as szennyezettségi fok) IEC 60947-1 szerint
600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 6 kV IEC 60947-1 szerint
Érintkező működése: Lassú bontás
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 10 N nyomógomb, 14 N vészleállító
Rövidzárlat elleni védelem: 10 A biztosítás gG típusú olvadóbiztosítékkal
