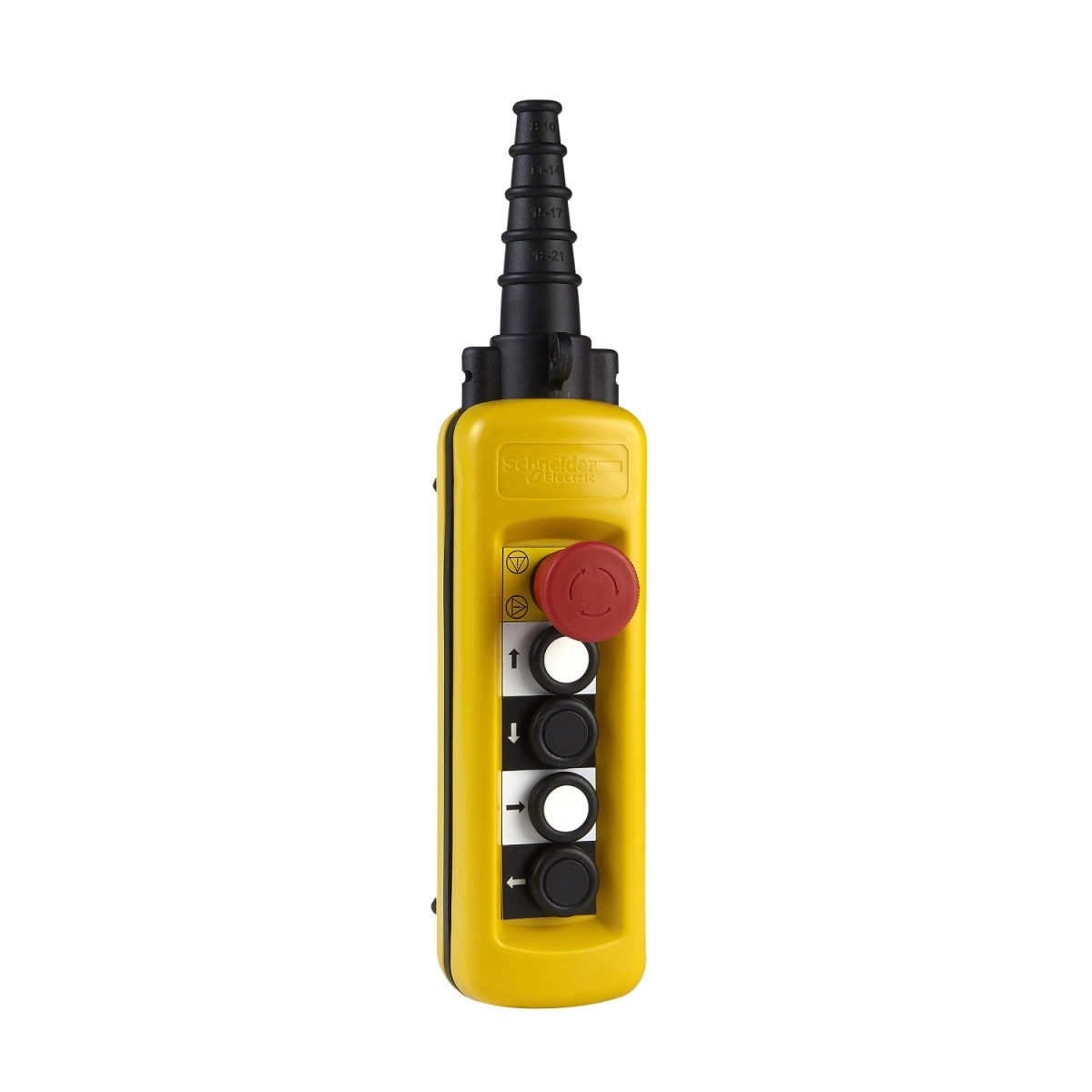

A Schneider Electric Harmony XAC termékcsaládhoz tartozó XACA47131 függőkapcsoló egy kiemelkedően strapabíró ipari vezérlőegység, amely kifejezetten egysebességű emelőmotorok irányítására lett kifejlesztve. A sárga színű, polipropilénből készült, kettős szigetelésű eszköz ideális választás ipari környezetben, ahol fontos a precíz vezérlés és a megbízható működés a mindennapos használat során.
A XACA47131 modell 4 nyomógombbal és 1 vészleállító gombbal rendelkezik, átgondolt elrendezéssel: első nyomógomb emelés funkció (1NO) lassú sebességgel, második nyomógomb süllyesztés funkció (1NO) lassú sebességgel, harmadik nyomógomb jobb irányú mozgatás (1NO) lassú sebességgel, negyedik nyomógomb bal irányú mozgatás (1NO) lassú sebességgel. A 40 mm átmérőjű vészleállító gomb 3NC érintkezővel és reteszelő funkcióval rendelkezik, biztosítva a maximális biztonságot vészhelyzet esetén. A párosan elrendezett nyomógombok között mechanikus reteszelés található, ami megakadályozza az egymással ellentétes irányú vezérlések egyidejű aktiválását, ezzel is fokozva a működési biztonságot.
Műszaki szempontból a készülék rendkívül ellenálló a külső behatásokkal szemben: IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porvédelmet és vízsugár elleni védelmet biztosít. Ütésállósága IK08 az IEC 62262 szabvány szerint. Az eszköz széles hőmérsékleti tartományban használható: működési hőmérséklete -25 és +70 °C között, tárolási hőmérséklete -40 és +70 °C között van. Ellenáll a vibrációnak (15 gn frekvenciatartomány: 10-500 Hz az IEC 60068-2-6 szerint) és a sokkal erősebb ütéseknek is (100 gn az IEC 60068-2-27 szerint), így a legzordabb ipari környezetben is megbízhatóan teljesít. Az eszköz kábelbevezető része gumitömítéssel ellátott, lépcsős kialakítású, 8-26 mm átmérőjű kábelekhez alkalmas.
Az elektromos jellemzők tekintetében a XACA47131 vezérlőállomás A600 AC-15 és Q600 DC-13 érintkezőkóddal rendelkezik, 10A hagyományos zárt termikus árammal. Szigetelési feszültsége a vészleállító érintkezőnél 400V (3-as szennyezettségi fokozat), egyébként 600V az IEC 60947-1 szabvány szerint. Impulzus-állósági feszültsége 6 kV. A csatlakozás csavaros sorkapcsokkal történik, amelyek elfogadnak 1x0,5...1x2,5 mm² vezetékeket kábelvég nélkül, vagy 1x0,5...2x1,5 mm² vezetékeket kábelvéggel. A rövidzárlat elleni védelemről 10A-es gG típusú olvadóbiztosíték gondoskodik. Az érintkezők működése lassú megszakítású, az érintkezők közötti maximális ellenállás 25 MOhm. A működtetéshez szükséges erő a nyomógomboknál 10N, a vészleállító gombnál 14N.
Schneider Electric Harmony XAC - XACA47131 -függőkapcsoló XAC-A - 4 nyomógomb 1 vészleállító műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövid terméknév: XACA
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Tokozás típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 4 nyomógomb + 1 vészleállító
Vezérlőgombok
Első nyomógomb: 1 NO emelés, lassú
Második nyomógomb: 1 NO süllyesztés, lassú
Negyedik nyomógomb: 1 NO bal, lassú
Harmadik nyomógomb: 1 NO jobb, lassú
Vészleállító gomb: Ø 40 mm 3 NC reteszelő
Mechanikus reteszelés: Párok közötti mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Elektromos jellemzők
Csatlakozások - sorkapcsok: Csavaros szorítókapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros szorítókapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Hagyományos zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]: Vészleállító érintkező: 400 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
600 V (3-as szennyezettségi fokozat)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkezők működése: Lassú megszakítású
Sorkapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 10 N nyomógomb
14 N vészleállító
Rövidzárlat elleni védelem: 10 A biztosíték védelem gG típusú betéttel
Tanúsítványok és megfelelőségek
Szabványok: IEC 60204-32
IEC 60947-5-1
UL 508
CSA C22.2 No 14
Terméktanúsítványok: GOST
CCC
Mechanikai és környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Vibrációállóság: 15 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbemenet: Gumi hüvely lépcsőzetes bemenettel 8...26 mm
