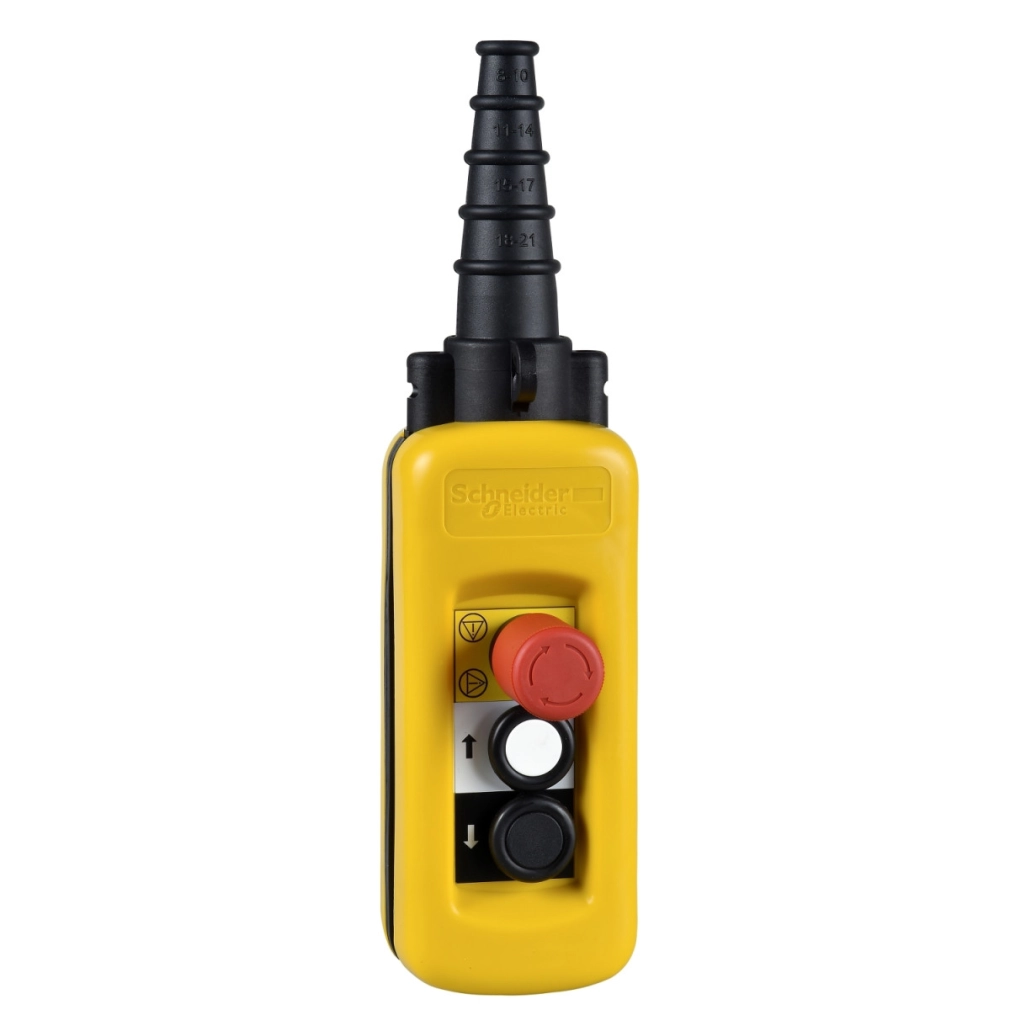

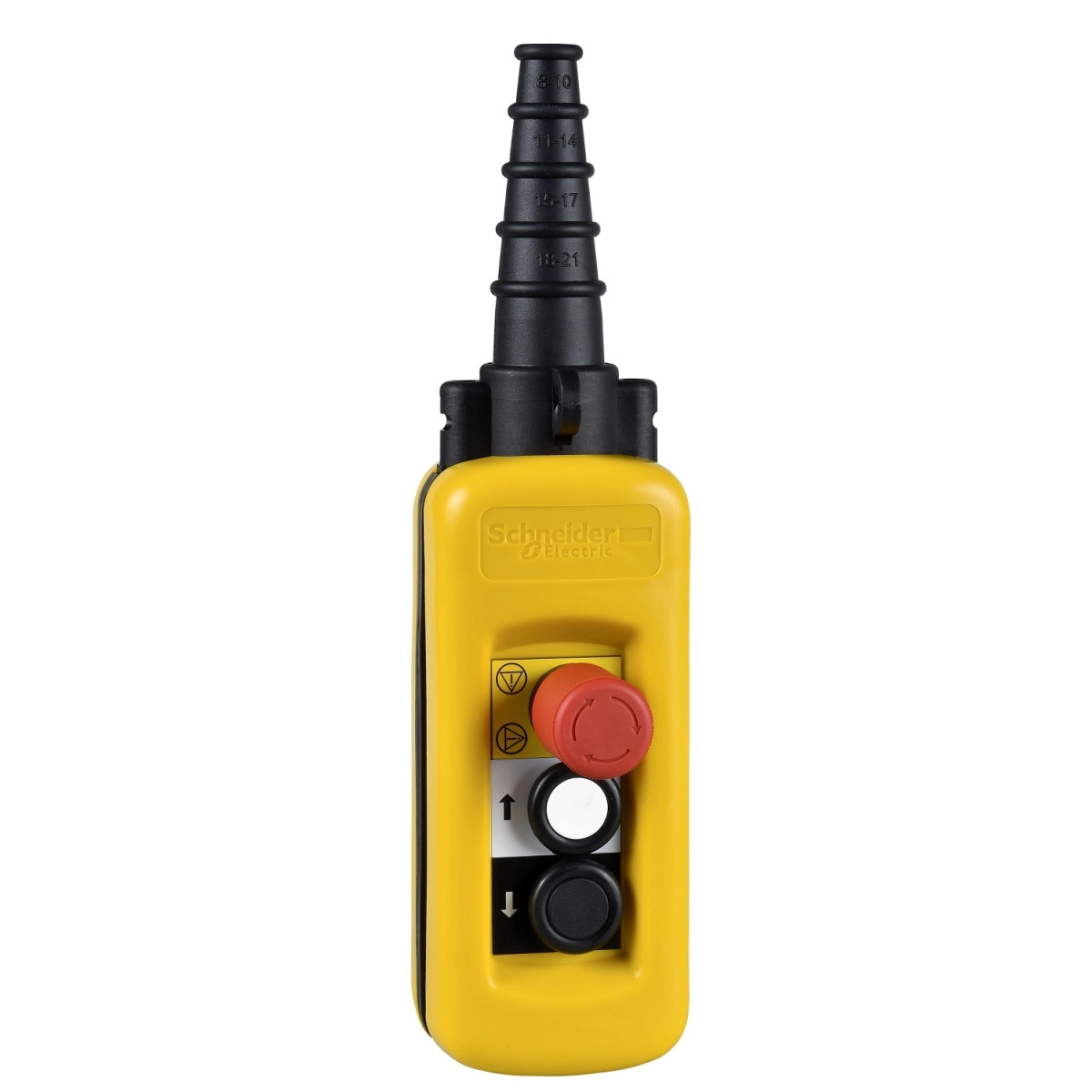

A Schneider Electric Harmony XAC sorozatú XACA28131 függőkapcsoló egy kiváló minőségű vezérlőegység, amely kifejezetten egysebességes emelőmotor irányítására lett kifejlesztve. Ez a sárga színű, polipropilén tokozású készülék kettős szigetelésű kialakítással rendelkezik, ami növeli a biztonságot az ipari környezetben való használat során.
A XACA28131 modell két nyomógombból és egy vészleállító gombból áll. Az első nyomógomb az emelő funkció lassú vezérlésére szolgál 1 NC + 1 NO érintkezővel, míg a második nyomógomb a leengedő funkciót irányítja szintén 1 NC + 1 NO érintkezővel. A készülék 30 mm átmérőjű vészleállító gombja 3 NC reteszelő érintkezővel van ellátva, ami kritikus helyzetekben azonnali és megbízható leállítást biztosít. A nyomógombok mechanikus reteszeléssel rendelkeznek, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását, tovább növelve a biztonságos működést. A készülék különleges kialakítása lehetővé teszi a ZB2BE102 + ZB2BE101 típusú nyomógombok használatát minden irányhoz, valamint XENT1192 típusú vészleállítót.
A függőkapcsoló IP65-ös védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes védelmet biztosít por ellen és véd a vízsugarak ellen is. Ütésállósága IK08 minősítésű az IEC 62262 szabvány alapján. A készülék -25°C és +70°C közötti környezeti hőmérséklet-tartományban működőképes, míg tárolása -40°C és +70°C között biztonságos. Ellenáll 15 gn rezgésnek (f=10...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint 100 gn ütésnek az IEC 60068-2-27 szabvány szerint, ami kiváló tartósságot biztosít a legkeményebb ipari környezetben is.
A XACA28131 modell csatlakoztatása csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² vezetéket fogadnak kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² vezetéket kábelvéggel. A kábelbevezető gumihüvelyes, lépcsőzetes kialakítású, 8...26 mm átmérőjű kábelek fogadására alkalmas. A készülék névleges szigetelési feszültsége a vészleállító érintkezőnél 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint, míg általánosan 600 V (3-as szennyezettségi fok). A névleges impulzus-állófeszültség 6 kV az IEC 60947-1 szerint.
A Schneider Electric XACA28131 függőkapcsoló megfelel számos nemzetközi szabványnak, többek között a CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60204-32 előírásoknak, valamint rendelkezik GOST és CCC tanúsítvánnyal. Mechanikai élettartama kiemelkedő, 1.000.000 ciklus, ami hosszú távú, megbízható működést garantál. A nyomógombok működtetési ereje 13 N, a vészleállítóé pedig 14 N. A maximális ellenállás a kapcsok között 25 MOhm. A készüléket 10 A-es gG típusú biztosítékkal kell védeni rövidzárlat ellen.
Schneider Electric Harmony XAC - XACA28131 -függőkapcsoló 2 nyomógomb, mechanikus retesz, NO+NC érintkező, +vészg. (3NC) műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Rövid típusnév: XACA
Cikkszám: XACA28131
Műszaki adatok
Vezérlőállomás típusa: Kettős szigetelésű
Tokozás anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Tokozás típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Vezérlőgombok típusa:
Első nyomógomb: 1 NC + 1 NO emelés, lassú
Második nyomógomb: 1 NC + 1 NO leengedés, lassú
Vészleállító gomb: Ø 30 mm 3 NC reteszelő
Termék kompatibilitás:
ZB2BE102 + ZB2BE101 minden irányhoz
XENT1192 vészleállítóhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozás és védelmi jellemzők
Csatlakoztatás - kapcsok:
Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kábelbevezető: Gumihüvelyes, lépcsőzetes bemenettel 8…26 mm
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Villamos jellemzők
Kontaktus kód jelölés:
A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges szigetelési feszültség [Ui]:
Vészleállító érintkező: 400 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
600 V (3-as szennyezettségi fok)
Névleges impulzus-állófeszültség [Uimp]: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú bontású
Maximális ellenállás a kapcsok között: 25 MOhm
Rövidzárlat-védelem: 10 A-es biztosíték gG típusú patronbiztosítékkal
Mechanikai jellemzők
Működtetési erő:
13 N nyomógomb
14 N vészleállító
Mechanikai élettartam: 1000000 ciklus
Környezeti jellemzők
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültségi kategória: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok:
CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60204-32
Terméktanúsítványok:
GOST
CCC
Védőkezelés: TH
Fizikai jellemzők
Nettó súly: 0,635 kg
