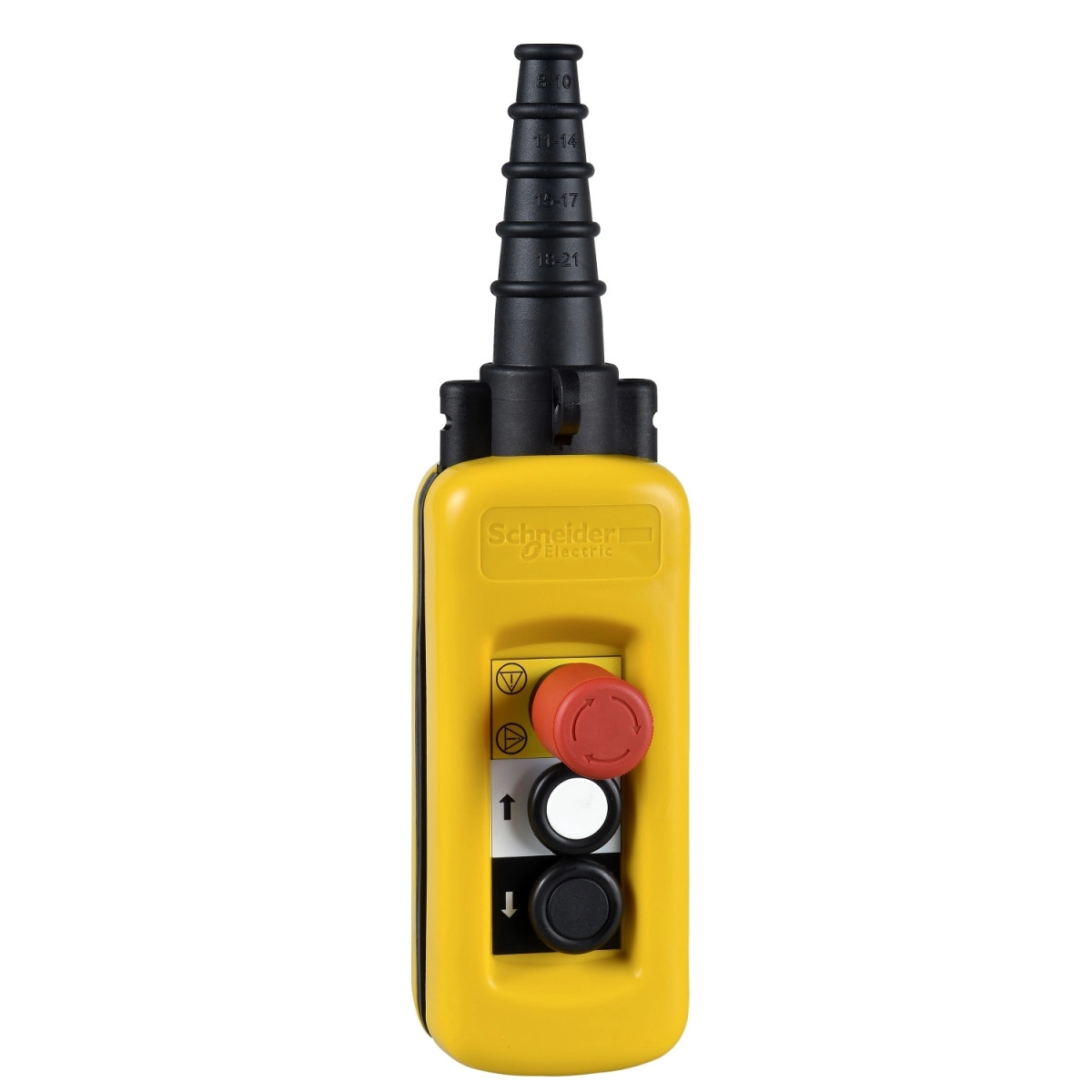

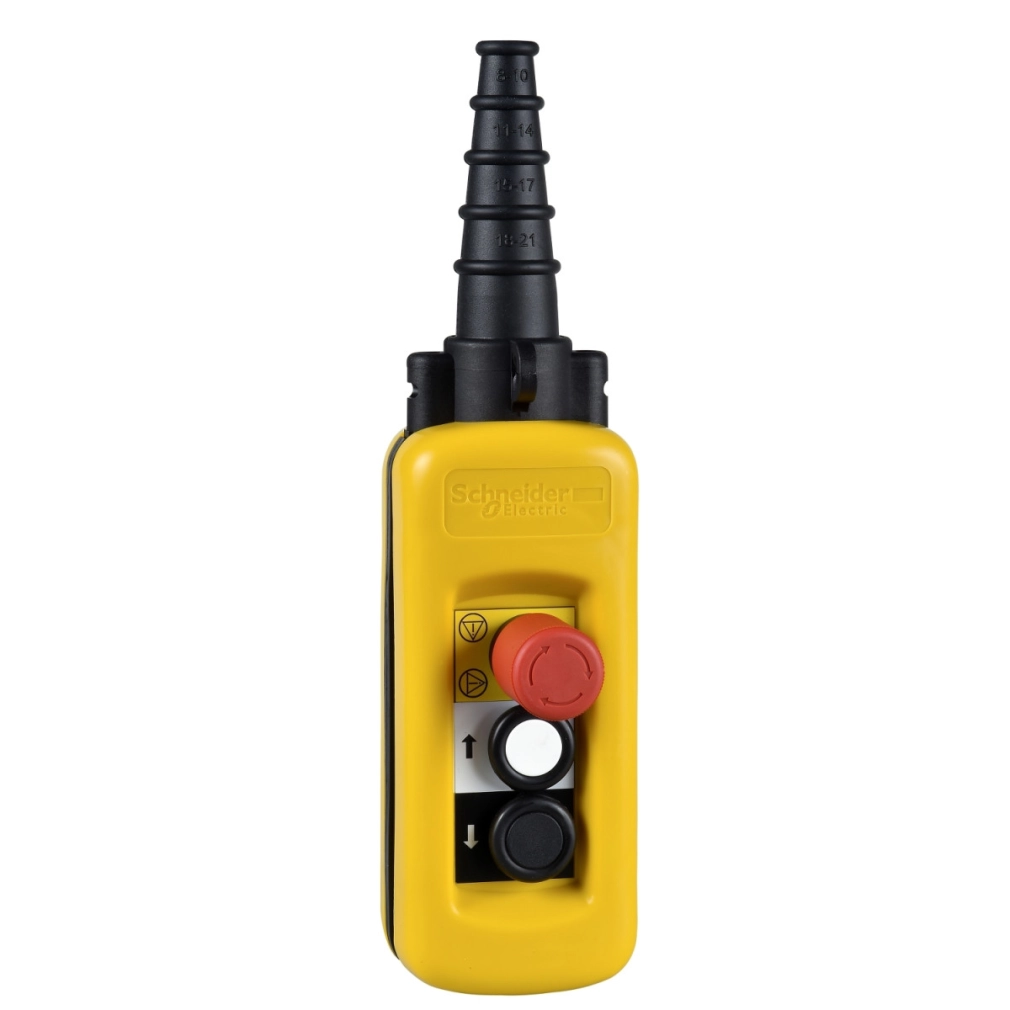

A Schneider Electric Harmony XAC sorozatú XACA2813 függőkapcsoló egy professzionális ipari vezérlőeszköz, amely kifejezetten egysebességű emelőmotorok irányítására lett kialakítva. Ez a sárga színű, polipropilénből készült függőkapcsoló kettős szigetelésű kivitelben készül, ami fokozott védelmet biztosít a kezelő számára az elektromos áramütés ellen.
A vezérlőállomás összesen két nyomógombot és egy vészleállító gombot tartalmaz. A nyomógombok 1 NC + 1 NO érintkezőkkel vannak felszerelve, az egyik az emelésért (lassú), a másik a süllyesztésért (lassú) felelős. A vészleállító gomb egy 30 mm átmérőjű, piros színű, reteszelő funkcióval ellátott nyomógomb, 1 NC érintkezővel. A készülékben mechanikus reteszelés található, amely megakadályozza az egymással ellentétes irányú mozgásparancsok egyidejű kiadását, ezzel is növelve a biztonságos működést. Ez a funkció különösen fontos az emelőberendezések üzemeltetésénél, ahol a nem szándékos vagy ellentmondásos parancsok komoly biztonsági kockázatot jelenthetnek.
A XACA2813 függőkapcsoló kiváló műszaki paraméterekkel rendelkezik. A készülék IP65-ös védettséggel büszkélkedhet az IEC 60529 szabvány szerint, ami tökéletes védelmet biztosít por és vízsugár ellen, így ideális választás ipari környezetben való használatra. Ütésállósága IK08 besorolású az IEC 62262 szabvány alapján. A kapcsoló működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. Mechanikai tartóssága kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír. A készülék ellenáll a 15 gn rezgésnek (10-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, valamint a 100 gn ütésnek az IEC 60068-2-27 szabvány alapján, így még a legzordabb ipari környezetben is megbízhatóan működik.
A XACA2813 kapcsoló villamos jellemzői szintén figyelemre méltóak. A készülék névleges szigetelési feszültsége 600 V (3-as szennyezettségi fokra), névleges lökőfeszültség-állósága 6 kV az IEC 60947-1 szabvány szerint. A konvencionális zárt hőáram értéke 10 A. A kapcsoló érintkezői lassan nyitó kivitelűek. Érintkező kód megnevezése AC-15 üzemmódban A600, ahol Ue = 240 V esetén Ie = 3 A, míg Ue = 600 V esetén Ie = 1,2 A. DC-13 üzemmódban Q600, ahol Ue = 250 V esetén Ie = 0,27 A, míg Ue = 600 V esetén Ie = 0,1 A. A névleges működési teljesítmény változó a különböző feszültségszinteken: 24 V-nál 65 W, 48 V-nál 48 W, 120 V-nál 40 W (DC-13 üzemmódban, 1.000.000 ciklusra, <60 ciklus/perc kapcsolási gyakoriságnál, 0,5 terhelési tényezővel, induktív terhelésnél). A termék zárlati védelme 10 A-es gG típusú olvadóbiztosítóval történik.
A XACA2813 csatlakoztatása csavaros kapcsokkal történik, amely 1 x 0,5...1 x 2,5 mm² kábelmérethez alkalmas kábelvég nélkül, vagy 1 x 0,5...2 x 1,5 mm² kábelmérethez kábelvéggel. A kábelbevezetés gumiharanggal történik, amely lépcsőzetes kialakítású és 8...26 mm átmérőjű kábelekhez alkalmas. A kapcsok jelölése ISO szabvány szerinti: a nyomógomboknál (11-12)NC és (13-14)NO, ami megkönnyíti a bekötést és a későbbi karbantartást. A termék kompatibilis a ZB2BE102 vészleállító gombbal, valamint a ZB2BE102 + ZB2BE101 kombinációval minden irányhoz. A Schneider Electric XACA2813 függőkapcsoló megfelel a legfontosabb nemzetközi szabványoknak, beleértve az IEC 60947-5-1, CSA C22.2 No 14, UL 508 és IEC 60204-32 előírásokat, és rendelkezik GOST és CCC tanúsítványokkal is, ami garantálja a termék megbízhatóságát és biztonságát világszerte.
Schneider Electric Harmony XAC - XACA2813 -függőkapcsoló 2 nyomógomb, mechanikus retesz, NO+NC érintkező, +vészg. (NC) műszaki adatok
Általános információk
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Eszköz rövid neve: XACA
Műszaki jellemzők
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlő áramkör
Burkolat típusa: Használatra kész komplett egység
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító gomb
Vezérlőgomb típusa: Leállító nyomógomb Ø 30 mm 1 NC reteszelő
Első nyomógomb 1 NC + 1 NO emelés, lassú
Második nyomógomb 1 NC + 1 NO süllyesztés, lassú
Termék kompatibilitás: ZB2BE102 vészleállítóhoz
ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakoztatás
Csatlakozások - kapcsok: Csavaros szorítókapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros szorítókapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Kábelbevezetés: Gumi harang lépcsőzetes bemenettel 8...26 mm
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
CSA C22.2 No 14
UL 508
IEC 60204-32
Terméktanúsítványok: GOST
CCC
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet működés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) megfelel az IEC 60068-2-6
Ütésállóság: 100 gn megfelel az IEC 60068-2-27
Túlfeszültség kategória: II. osztály megfelel az IEC 61140
IP védettségi fokozat: IP65 megfelel az IEC 60529
IK védettségi fokozat: IK08 megfelel az IEC 62262
Villamos paraméterek
Érintkező kód jelölése: A600 AC-15, Ue = 240 V, Ie = 3 A megfelel az IEC 60947-5-1 A függelék
A600 AC-15, Ue = 600 V, Ie = 1,2 A megfelel az IEC 60947-5-1 A függelék
Q600 DC-13, Ue = 250 V, Ie = 0,27 A megfelel az IEC 60947-5-1 A függelék
Q600 DC-13, Ue = 600 V, Ie = 0,1 A megfelel az IEC 60947-5-1 A függelék
Konvencionális zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 6 kV megfelel az IEC 60947-1
Érintkezők működése: Lassan nyitó
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 13 N nyomógomb
8 N vészleállító gomb
Zárlati védelem: 10 A biztosítékos védelem gG típusú olvadóbiztosítóval
Mechanikai paraméterek
Mechanikai élettartam: 1000000 ciklus
