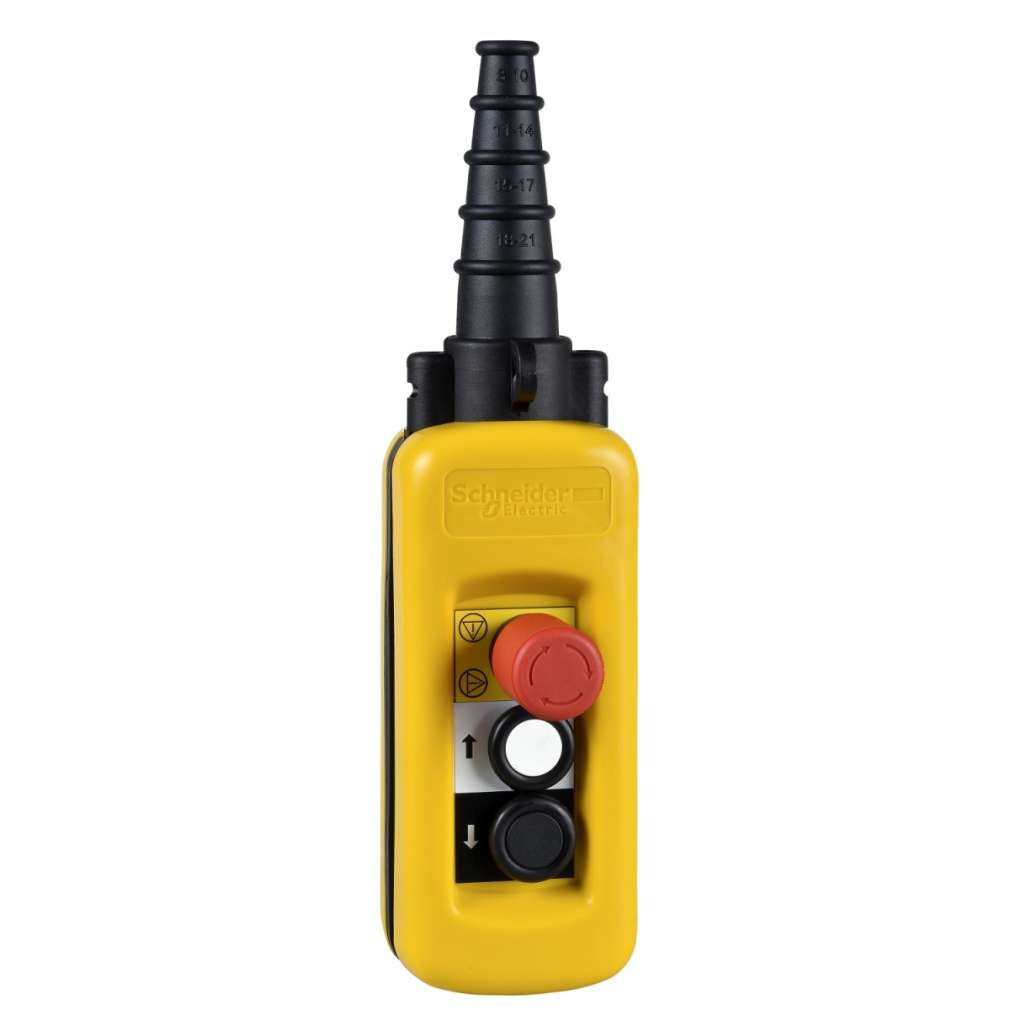

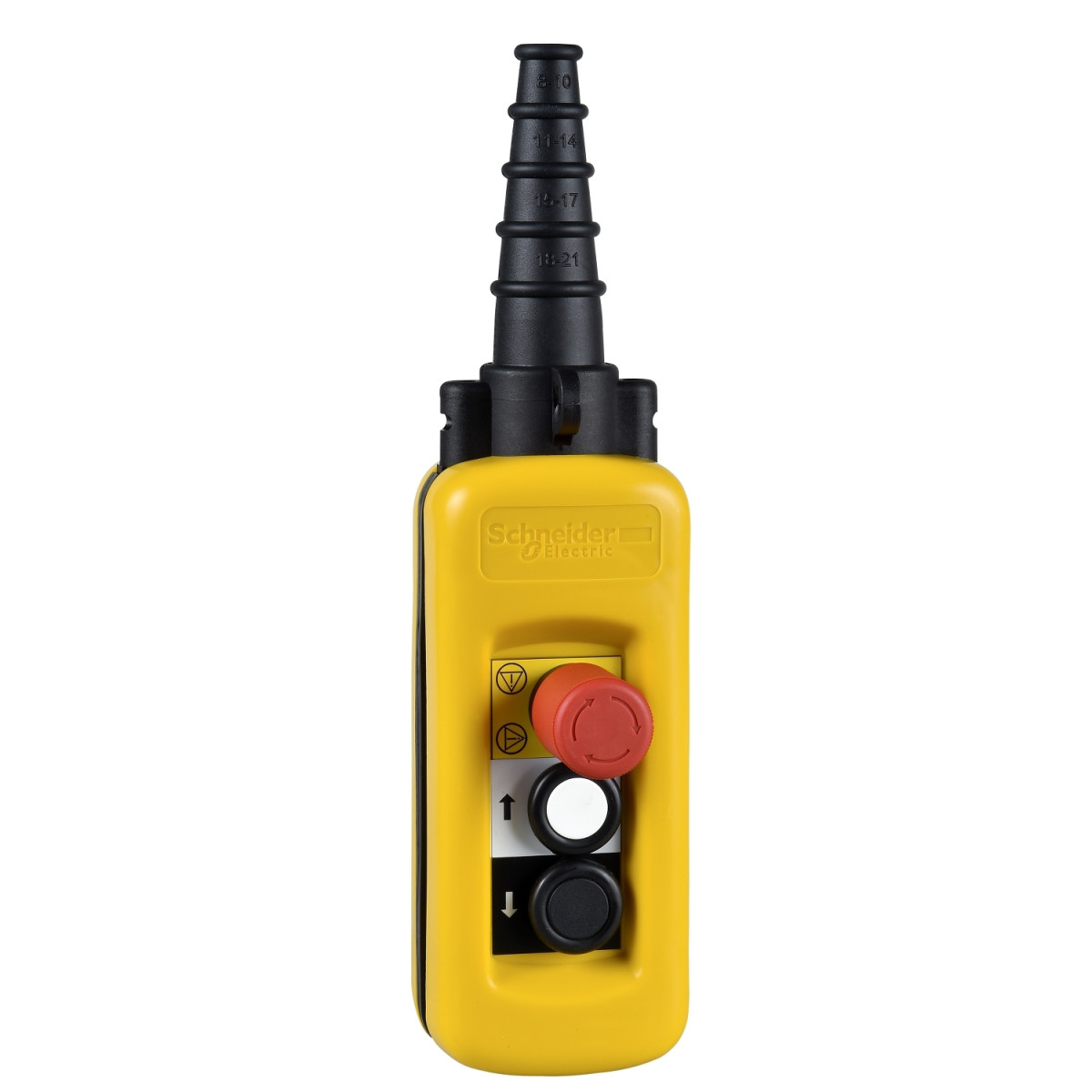

A Schneider Electric Harmony XAC sorozatú XACA2713 függőkapcsoló egy kiváló minőségű, robusztus ipari vezérlőegység, amely kifejezetten egysebességes emelőmotorok irányítására lett tervezve. Ez a sárga színű, műanyag házas készülék tökéletes választás ipari környezetben, ahol a megbízhatóság és a tartósság kiemelkedően fontos.
A XACA2713 függőkapcsoló kettős szigetelésű polipropilén házba van beépítve, amely IP65-ös védettségi fokozattal rendelkezik, így tökéletesen ellenáll a pornak és a vízsugárnak. A készülék 2 nyomógombot és 1 vészleállító gombot tartalmaz, amelyek mechanikus reteszeléssel vannak ellátva a biztonságos működés érdekében. Az első nyomógomb 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik és az "emelés, lassú" funkcióért felel, míg a második nyomógomb szintén 1 NO érintkezővel a "süllyesztés, lassú" funkcióhoz tartozik. A 30 mm átmérőjű piros vészleállító gomb 1 NC (alaphelyzetben zárt) reteszelő érintkezővel van ellátva a gyors és biztonságos leállítás érdekében. A termék kompatibilis a ZB2BE101 és ZB2BE102 kiegészítőkkel is.
Műszaki szempontból a XACA2713 kiemelkedő paraméterekkel büszkélkedhet. A készülék -25°C és +70°C közötti üzemi hőmérsékleten használható, és -40°C és +70°C között tárolható. Kiváló rezgésállósággal rendelkezik, amely 15 gn az IEC 60068-2-6 szabvány szerint a 10-500 Hz tartományban, valamint 100 gn ütésállósággal az IEC 60068-2-27 szabvány alapján. A védettségi besorolása IP65 az IEC 60529 szerint, valamint IK08 mechanikai behatásokkal szembeni ellenálló képességgel rendelkezik az IEC 62262 szabványnak megfelelően. Mechanikai élettartama kiemelkedő: 1.000.000 kapcsolási ciklus. A kábelbevezető gumikarmantyúval van ellátva, amely 8-26 mm átmérőjű kábelek csatlakoztatását teszi lehetővé.
A termék elektromos paraméterei is figyelemre méltóak. Az érintkező kódjelölése A600 AC-15 és Q600 DC-13 az IEC 60947-5-1 szabvány A függeléke szerint. A konvencionális zárt hőáram 10 A, a névleges szigetelési feszültség 600 V (3-as szennyezettségi fok mellett), a névleges lökőfeszültség-állóság pedig 6 kV az IEC 60947-1 szabvány szerint. Az érintkezők működése lassan nyitó típusú, a kapcsok közötti maximális ellenállás 25 MOhm. A működtető erő 10 N a nyomógomboknál és 8 N a vészleállító gombnál. Rövidzárlat elleni védelemről 10 A-es gG típusú olvadóbiztosító gondoskodik. A csatlakozás csavaros kapcsokkal történik, amelyek 1 x 0,5...1 x 2,5 mm² vezetékkeresztmetszetű kábelek fogadására alkalmasak kábelvég nélkül, illetve 1 x 0,5...2 x 1,5 mm² kábelvéggel. A termék kompatibilis a főbb nemzetközi szabványokkal, beleértve az IEC 60947-5-1, IEC 60204-32, CSA C22.2 No 14 és UL 508 előírásokat, valamint rendelkezik CCC és GOST tanúsítványokkal is.
Schneider Electric Harmony XAC - XACA2713 -függőkapcsoló 2 nyomógomb, mechanikus retesz, NO érintkező, +vészgomb (NC) műszaki adatok
Termék főbb jellemzői
Termékcsalád: Harmony XAC
Terméktípus: Függőkapcsoló
Eszköz rövid neve: XACA
Kiegészítő információk
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Elektromos áramkör típusa: Vezérlőáramkör
Ház típus: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 2 nyomógomb + 1 vészleállító
Vezérlőgomb típusa: Első nyomógomb 1 NO emelés, lassú
Második nyomógomb 1 NO süllyesztés, lassú
Vészleállító gomb Ø 30 mm 1 NC reteszelő
Termék kompatibilitás: ZB2BE101 minden irányhoz
ZB2BE102 vészleállításhoz
Mechanikus reteszelés: Mechanikus reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 0,5...1 x 2,5 mm² kábelvég nélkül
Csavaros kapcsok, 1 x 0,5...2 x 1,5 mm² kábelvéggel
Szabványok: IEC 60947-5-1
IEC 60204-32
CSA C22.2 No 14
UL 508
Terméktanúsítványok: CCC
GOST
Védőkezelés: TH
Környezeti jellemzők
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 15 gn (f= 10...500 Hz) megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 100 gn megfelel az IEC 60068-2-27 szabványnak
Túlfeszültség kategória: II. osztály megfelel az IEC 61140 szabványnak
IP védettségi fokozat: IP65 megfelel az IEC 60529 szabványnak
IK védettségi fokozat: IK08 megfelel az IEC 62262 szabványnak
Mechanikai élettartam: 1000000 ciklus
Elektromos jellemzők
Kábelbemenet: Gumi karmantyú lépcsős bemenettel 8...26 mm
Érintkező kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A megfelel az IEC 60947-5-1 A függelékének
A600 AC-15, Ue = 600 V, Ie = 1,2 A megfelel az IEC 60947-5-1 A függelékének
Q600 DC-13, Ue = 250 V, Ie = 0,27 A megfelel az IEC 60947-5-1 A függelékének
Q600 DC-13, Ue = 600 V, Ie = 0,1 A megfelel az IEC 60947-5-1 A függelékének
Konvencionális zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok)
Névleges lökőfeszültség-állóság: 6 kV megfelel az IEC 60947-1 szabványnak
Érintkező működés: Lassan nyitó
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 10 N nyomógomb
8 N vészleállító
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú patronnal
Névleges üzemi teljesítmény W-ban: 40 W DC-13 esetén 1000000 ciklusra, működési gyakoriság <60 ciklus/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) megfelel az IEC 60947-5-1 C függelékének
48 W DC-13 esetén 1000000 ciklusra, működési gyakoriság <60 ciklus/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) megfelel az IEC 60947-5-1 C függelékének
65 W DC-13 esetén 1000000 ciklusra, működési gyakoriság <60 ciklus/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) megfelel az IEC 60947-5-1 C függelékének
Kapcsok leírása ISO n°1: (13-14)NO
Kapcsok leírása ISO n°2: (11-12)NC
Kapocsjelölés: (13-14)NO
(11-12)NC
Nettó tömeg: 0,575 kg
