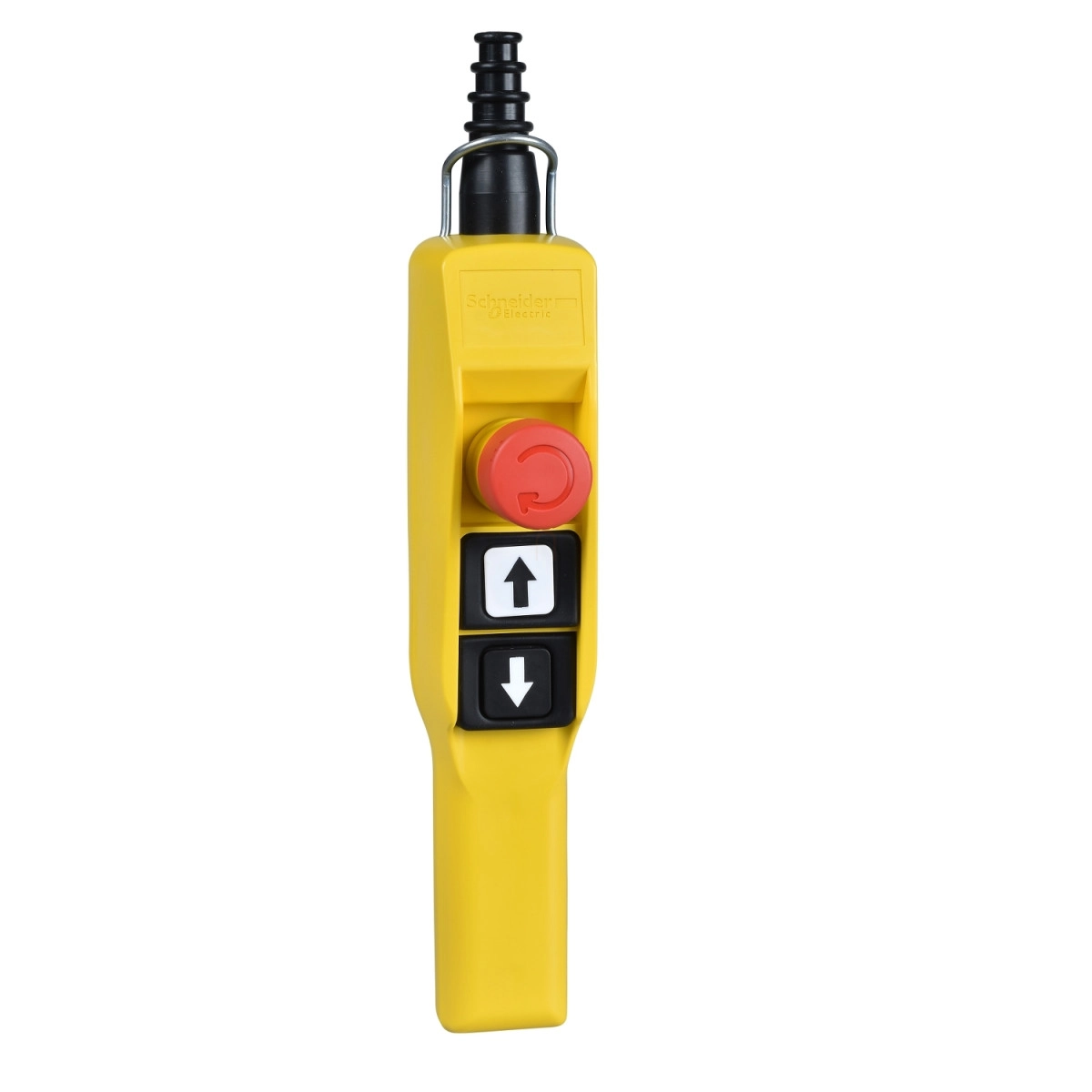

A Schneider Electric Harmony XAC sorozatba tartozó XACA2153 függőkapcsoló egy rendkívül strapabíró, ipari kivitelű vezérlőegység, amely kifejezetten egysebességes emelőmotorok megbízható irányítására lett tervezve. Ez a sárga, pisztoly markolatú függőkapcsoló a Harmony termékcsalád XACA alsorozatának része, amely egyesíti a robusztus kialakítást a felhasználóbarát kezelhetőséggel.
A XACA2153 modell két védőgyűrűs nyomógombbal és egy vészleállító gombbal rendelkezik, amelyek pontos és biztonságos vezérlést tesznek lehetővé ipari környezetben. A készülék kialakítása intuitív használatot biztosít: az első nyomógomb 1 NC + 1 NO kontaktussal rendelkezik és a "fel, lassú" funkcióért felel, míg a második nyomógomb szintén 1 NC + 1 NO kontaktussal a "le, lassú" funkciót vezérli. A vészleállító gomb 30 mm átmérőjű, 1 NC reteszelő típusú. A készülék mechanikai reteszeléssel van ellátva a biztonságos működtetés érdekében, ami megakadályozza az ellentétes irányú parancsok egyidejű kiadását.
Technikai szempontból a XACA2153 kimagasló paraméterekkel rendelkezik. A kettős szigetelésű, polipropilén házban elhelyezett eszköz IP65-ös védettséggel bír az IEC 60529 szabvány szerint, ami teljes porvédelmet és a vízsugarak elleni védelmet jelent. Ütésállósága IK08 szintű az IEC 62262 szabvány alapján. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog, ami szélsőséges környezeti feltételek között is megbízható teljesítményt biztosít. A készülék 15 gn rezgésállósággal (f = 10...500 Hz) rendelkezik az IEC 60068-2-6 szabvány szerint, és 100 gn ütésállóságot nyújt az IEC 60068-2-27 szabványnak megfelelően.
A XACA2153 villamos jellemzői szintén kiemelkedőek: 600 V névleges szigetelési feszültséggel (szennyezettségi fok: 3) rendelkezik az IEC 60947-1 szabványnak megfelelően, míg névleges lökőfeszültség-állósága 6 kV. Érintkezőinek hagyományos zárt termikus árama 10 A. A kontaktusok működése lassú bontású (slow-break), és a kapcsok közötti maximális ellenállás 25 MOhm. Az eszköz A600 és Q600 kontaktuskód-jelöléssel rendelkezik az IEC 60947-5-1 A függeléke szerint, ami széles alkalmazási területet biztosít különböző kapcsolási teljesítményekhez.
Csatlakozás szempontjából a készülék csavaros kapcsokkal van ellátva, amelyek 1 x 2,5 mm² vagy 2 x 1,5 mm² vezetékek bekötését teszik lehetővé, kábelvéggel vagy anélkül. A kábelbemenet gumi karmantyúval ellátott, lépcsőzetes bemenettel, amely 7...15 mm-es kábelátmérőt fogad be. A XACA2153 kompatibilis a ZB2BE102 alkatrészekkel a vészleállító gombhoz, valamint a ZB2BE102 + ZB2BE101 kombinációval az egyes irányokhoz, ami megkönnyíti a rendszerbe integrálást és a karbantartást.
Mechanikai tartóssága figyelemreméltó: 1 000 000 kapcsolási ciklust bír ki, ami hosszú távú, megbízható működést garantál ipari környezetben. A XACA2153 függőkapcsoló megfelel számos nemzetközi szabványnak, beleértve az UL 508, CSA C22.2 No 14, IEC 60947-5-1 és IEC 60204-32 előírásait, valamint rendelkezik CSA és UL tanúsítványokkal, ami globális felhasználhatóságot biztosít. Rövidzárlat elleni védelméről 10 A-es gG típusú olvadóbiztosíték gondoskodik.
Schneider Electric Harmony XAC - XACA2153 - függőkapcsoló XAC - A pistol grip - 2 védőgyűrűs nyomógomb 1 vészleállító műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XAC
Termék vagy komponens típusa: Függőkapcsoló
Eszköz rövid neve: XACA pistol grip
Kiegészítő adatok
Vezérlőállomás típusa: Kettős szigetelésű
Burkolat anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Ház típusa: Használatra kész, komplett
Vezérlőállomás alkalmazása: Egysebességes emelőmotor vezérlése
Vezérlőállomás összetétele: 2 védőgyűrűs nyomógomb + 1 vészleállító
Vezérlőgomb típusa: Stop nyomógomb Ø 30 mm 1 NC reteszelő
Első nyomógomb: 1 NC + 1 NO emelés, lassú
Második nyomógomb: 1 NC + 1 NO süllyesztés, lassú
Termékkompatiblitás: ZB2BE102 a vészleállításhoz, ZB2BE102 + ZB2BE101 minden irányhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros szorító kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül, Csavaros szorító kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60204-32
Terméktanúsítványok: CSA, UL
Védőkezelés: TH
Környezeti paraméterek
Környezeti levegő hőmérséklete működés közben: -25…70 °C
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai jellemzők
Mechanikai tartósság: 1000000 ciklus
Kábelbemenet: Gumi karmantyú lépcsőzetes bemenettel 7…15 mm
Elektromos jellemzők
Kontaktus kód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1,2 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0,27 A az IEC 60947-5-1 A függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0,1 A az IEC 60947-5-1 A függelék szerint
Hagyományos zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú bontású
Maximális ellenállás a kapcsok között: 25 MOhm
Működtető erő: 13…15 N
Rövidzárlat elleni védelem: 10 A biztosíték védelem gG típusú patron biztosítékkal
Névleges működési teljesítmény W-ban
40 W DC-13 1000000 ciklushoz, működési sebesség <60 ciklus/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
48 W DC-13 1000000 ciklushoz, működési sebesség <60 ciklus/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
65 W DC-13 1000000 ciklushoz, működési sebesség <60 ciklus/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C függelék szerint
Kapcsok leírása
Kapcsok leírása ISO n°1: (13-14)NO, (11-12)NC
Kapcsok leírása ISO n°2: (11-12)NC
Kapocs azonosító: (13-14)NO, (11-12)NC
Nettó tömeg: 0,34 kg
