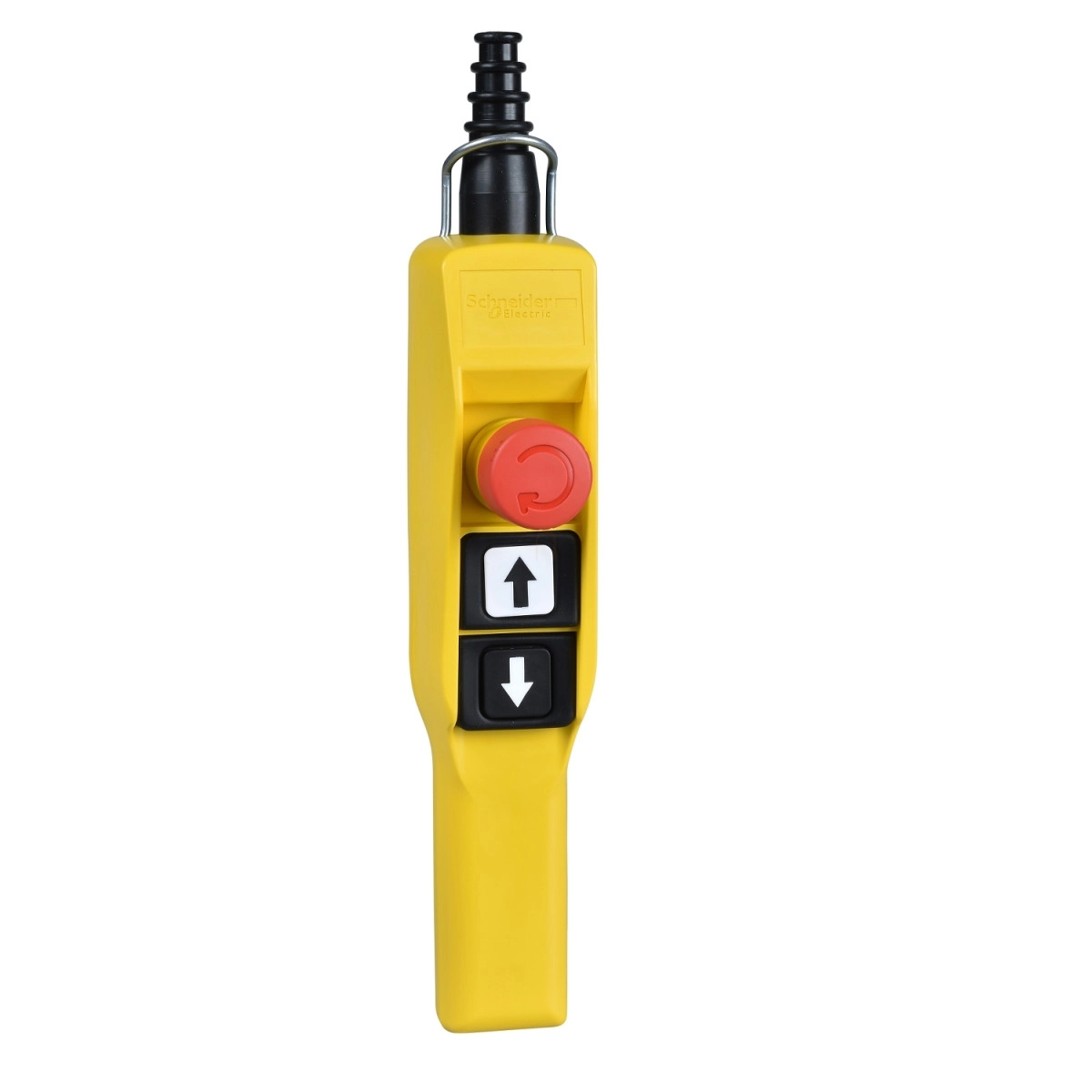

A Harmony XAC XACA2134 függőleges vezérlőállomás egy rendkívül sokoldalú és robusztus ipari irányítóberendezés, amelyet kifejezetten darukezelési és emelőrendszerek vezérlésére terveztek. Ez a sárga, pisztolymarkolatos kialakítású egység ideális megoldást kínál egyszerű sebesség-vezérlésű emelőmotorok biztonságos és intuitív irányításához.
A termék praktikus összeállítása – két nyomógomb az emelés és süllyesztés vezérléséhez, valamint egy vészleállító gomb – lehetővé teszi a kezelő számára, hogy pontosan irányítsa az emelőmotort, miközben a beépített mechanikai reteszelés megakadályozza az egymással ellentétes parancsok egyidejű kiadását. Az egység mindkét nyomógombja 2NO kontaktussal rendelkezik, míg a vészleállító trigger működésű, 1NC kontaktussal. A 30 mm átmérőjű vészleállító gomb könnyen elérhető, és megfelel az EN/ISO 13850:2006 és IEC 60947-5-5 szabványoknak, így biztosítva a gyors és megbízható vészleállítási funkciót.
A Schneider Electric által gyártott XACA2134 vezérlőállomás kettős szigetelésű, polipropilén házban kapott helyet, amely IP65-ös védettséget biztosít a por és vízsugarak ellen, valamint IK08 fokozatú ütésállósággal rendelkezik. Ez a kivitel rendkívül ellenállóvá teszi a terméket még a legzordabb ipari környezetekben is. A termék -25°C és +70°C közötti üzemi hőmérsékleten használható, és akár 1 millió kapcsolási ciklusra tervezett mechanikai élettartammal rendelkezik.
A Harmony XAC sorozat tagjaként ez a függőleges vezérlőállomás megfelel az UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60204-32 szabványoknak, és rendelkezik CSA és UL tanúsítvánnyal is. A termék rendkívül rugalmas a csatlakoztatási lehetőségek tekintetében: csavaros kapcsokkal szerelt, amely 1 × 2,5 mm² vagy 2 × 1,5 mm² keresztmetszetű vezetékeket fogad kábelvég-sarukkal vagy anélkül. A kábelbevezetést gumikarmantyú biztosítja, amely 7-15 mm átmérőjű kábelekhez alkalmas.
A vezérlőállomás villamos jellemzői szintén kiemelkedőek: A600 besorolású AC-15 alkalmazási kategóriában (240V-nál 3A, 600V-nál 1,2A), valamint Q600 besorolású DC-13 kategóriában (250V-nál 0,27A, 600V-nál 0,1A). A konvencionális zárt hőáram értéke 10A, a névleges szigetelési feszültség 600V, míg a lökőfeszültség-állóság 6kV. A termék 10A-es gG típusú biztosítékkal védhető rövidzárlat ellen, és kompatibilis a ZB2BE101 és ZB2BE102 típusú kiegészítőkkel.
Schneider Harmony XAC XACA2134 függőleges vezérlőállomás műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XAC
Terméktípus: Függőleges vezérlőállomás
Eszköz rövid neve: XACA pisztolymarkolat
Kiegészítő jellemzők
Vezérlőállomás típusa: Kettős szigetelésű
Ház anyaga: Polipropilén
Vezérlés típusa: Intuitív
Elektromos áramkör típusa: Vezérlő áramkör
Ház típusa: Komplett, használatra kész
Vezérlőállomás alkalmazása: Egysebességű emelőmotor vezérlése
Vezérlőállomás összetétele: 2 védőburkolattal ellátott nyomógomb + 1 vészleállító
Vezérlőgomb típusa: Vészleállító nyomógomb Ø 30 mm 1 NC trigger működtetésű
Első nyomógomb: 2 NO emelés, lassú
Második nyomógomb: 2 NO süllyesztés, lassú
Termék kompatibilitás: ZB2BE101 minden irányhoz
ZB2BE102 vészleállításhoz
Mechanikai reteszelés: Mechanikai reteszeléssel
Vezérlőállomás színe: Sárga
Csatlakozások - kapcsok: Csavaros kapcsok, 1 x 2,5 mm² kábelvéggel vagy anélkül
Csavaros kapcsok, 2 x 1,5 mm² kábelvéggel vagy anélkül
Szabványok: UL 508
CSA C22.2 No 14
IEC 60947-5-1
IEC 60204-32
EN/ISO 13850: 2006
IEC 60947-5-5
Terméktanúsítványok: CSA
UL
Védőkezelés: TH
Környezeti hőmérséklet üzemeltetés közben: -25…70 °C
Környezeti hőmérséklet tárolás közben: -40…70 °C
Rezgésállóság: 15 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 100 gn az IEC 60068-2-27 szerint
Túlfeszültség kategória: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Mechanikai élettartam: 1000000 ciklus
Kábelbevezetés: Gumikarmantyú lépcsőzetes bevezetéssel 7…15 mm
Kontaktuskód jelölés: A600 AC-15, Ue = 240 V, Ie = 3 A az IEC 60947-5-1 A. függelék szerint
A600 AC-15, Ue = 600 V, Ie = 1.2 A az IEC 60947-5-1 A. függelék szerint
Q600 DC-13, Ue = 250 V, Ie = 0.27 A az IEC 60947-5-1 A. függelék szerint
Q600 DC-13, Ue = 600 V, Ie = 0.1 A az IEC 60947-5-1 A. függelék szerint
Konvencionális zárt hőáram: 10 A
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Érintkező működése: Lassú megszakítás
Kapcsok közötti maximális ellenállás: 25 MOhm
Működtető erő: 13…15 N
Rövidzárlat elleni védelem: 10 A biztosítékvédelem gG típusú patronos biztosítékkal
Névleges üzemi teljesítmény W-ban: 40 W DC-13 1000000 ciklusra, üzemi sebesség <60 ciklus/perc 120 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C. függelék szerint
48 W DC-13 1000000 ciklusra, üzemi sebesség <60 ciklus/perc 48 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C. függelék szerint
65 W DC-13 1000000 ciklusra, üzemi sebesség <60 ciklus/perc 24 V-nál, terhelési tényező = 0,5 (induktív terhelés) az IEC 60947-5-1 C. függelék szerint
Kapocspont azonosító: (11-12)NC
(13-14)NO
