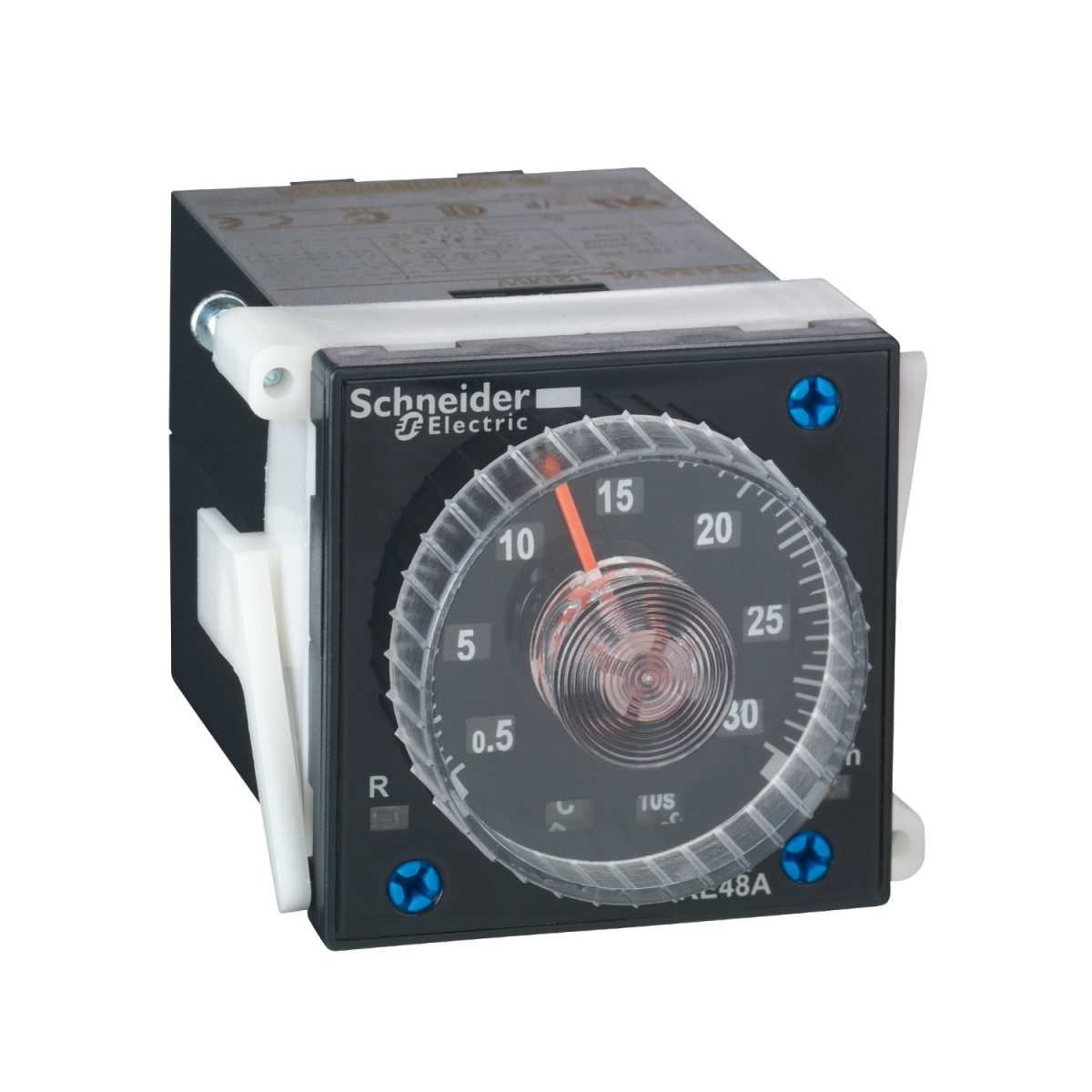

A Schneider Electric Harmony Timer Relays családjának RE48AML12MW cikkszámú időreléje kompakt, sokoldalú és rendkívül megbízható megoldást kínál a különböző időzítési feladatokhoz az ipari automatizálás területén. Ez a multifunkciós időrelé 48x48 mm-es panelre szerelhető kivitelben készül, így ideálisan illeszkedik a szabványos méretű kapcsolószekrényekbe és vezérlőpanelekbe.
A RE48AML12MW időrelé kiemelkedő rugalmasságot biztosít a 0,02 másodperctől egészen 300 óráig terjedő széles időzítési tartományával, amely 14 különböző időzítési skálára bontható. A készülék négy különböző időzítési funkciót kínál: A - bekapcsolás-késleltető, B - interval relé vezérlőjellel, C - kikapcsolás-késleltető relé vezérlőjellel, valamint Di - szimmetrikus villogó relé (impulzus kezdetű). Ezek a funkciók szinte minden automatizálási feladathoz megfelelő időzítési lehetőséget biztosítanak, legyen szó gyártósorokról, épületautomatizálásról vagy bármely más folyamatirányítási alkalmazásról.
A termék műszaki paraméterei lenyűgözőek: 24-240V AC/DC tápfeszültség-tartománnyal rendelkezik (50/60 Hz), ami rendkívüli rugalmasságot biztosít a különböző telepítési környezetekben. Az időrelé 2 db váltóérintkezős (CO) kimeneti relékontaktussal van ellátva, amelyek mindegyike 5A névleges áramerősséget képes kapcsolni. Az érintkezők AgNi (kadmiummentes) anyagból készülnek, így környezettudatos választást jelentenek. Az időbeállítás pontossága +/- 5% (illetve +/- 10%) a teljes skálán 25°C-on, ami megfelel az IEC 61812-1 szabványnak. A készülék ismétlési pontossága kiváló: a maximum beállított érték +/- 0,2%-a az IEC 61812-1 szerint. További figyelemre méltó műszaki paraméterek: a minimális impulzus időtartam 20 ms, a visszaállási idő 25 ms, a felvett teljesítmény pedig mindössze 6 VA 240V-nál, illetve 2W 240V-nál.
A RE48AML12MW számos védelemmel és ellenállóképességgel rendelkezik a különböző környezeti hatásokkal szemben. IP40 védettségű a ház, míg az előlap IP50 védettséget biztosít az IEC 60529 szerint. Ellenáll az elektrosztatikus kisüléseknek (6 kV érintkezéskor, 8 kV levegőben), az elektromágneses mezőknek (10 V/m 26 MHz-től 1 GHz-ig), és egyéb elektromos zavaroknak. A készülék működési hőmérséklet-tartománya -20°C és +50°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. Relatív páratartalom tekintetében 93%-ig használható kondenzáció nélkül. A termék CE jelöléssel rendelkezik, valamint UL, cULus, CSA és C-Tick minősítésekkel is rendelkezik. Az időrelé mechanikai élettartama lenyűgöző: 30 millió kapcsolás, míg elektromos élettartama 100 ezer ciklus. A készülék beépített LED-es állapotjelzőkkel van felszerelve, amelyek egyértelmű visszajelzést adnak a működési állapotról: sárga LED a kimeneti relé állapotáról, zöld LED villogással jelzi, ha a relé energizált és az időzítés folyamatban van, valamint folyamatos zöld fény jelzi, ha a relé energizált, de nincs időzítés folyamatban.
Schneider Electric Harmony Timer Relays - RE48AML12MW - 48x48mm panelre szerelhető multifunkciós időrelé, 2 CO, 5A, 24 - 240VAC/DC 11 tűs műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Timer Relays
Elektromos csatlakozás: Plug-in foglalat 11 tűs
Szélesség: 48 mm
Termék vagy alkatrész típusa: Panelre szerelhető/plug-in időrelé
Diszkrét kimenet típusa: Relé
Érintkezők típusa és összetétele: 2 C/O időzített érintkező, AgNi (kadmiummentes)
Komponens neve: RE48A
Időzítési beállítások
Időkésleltetési tartományok: 0.5...30 s, 5...300 s, 0.2...12 min, 0.5...30 h, 2...120 s, 0.05...3 s, 0.2...12 s, 0.02...1.2 s, 2...120 min, 5...300 min, 0.5...30 min, 5...300 h, 2...120 h, 0.2...12 h
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz
Feszültségtartomány: 0.85...1.1 Us AC, 0.9...1.1 Us DC
Névleges áram: 5 A
Kiegészítő adatok
Termék előlapjának mérete: 48 x 48 mm
Vezérlés típusa: Választókapcsoló az előlapon
Ház anyaga: Önkioltó
Ismétlési pontosság: +/- 0.2 % a maximum beállított értéknek megfelelően, IEC 61812-1 szerint
Hőmérséklet-eltérés: +/- 0.02 %/°C a maximum beállított értéknek megfelelően, IEC 61812-1 szerint
Feszültség-eltérés: +/- 0.2 %/V a maximum beállított értéknek 48...240 V esetén, +/- 1 %/V a maximum beállított értéknek 24...48 V esetén
Időkésleltetés beállítási pontossága: +/- 5 % teljes skálán 25 °C-on IEC 61812-1 szerint, +/- 10 % teljes skálán 25 °C-on IEC 61812-1 szerint
Időzítési funkciók
Időkésleltetés típusok: Power on-delay - A- Bekapcsolás-késleltető relé, Interval - B- Egyszeri interval relé vezérlőjellel, Off-delay - C- Kikapcsolás-késleltető relé vezérlőjellel, Symmetrical flashing - Di- Szimmetrikus villogó relé (impulzus kezdetű)
Minimum impulzus időtartam: 20 ms
Visszaállási idő: 25 ms feszültségmentesítéskor
Felvett teljesítmény VA-ban: 6 VA 240 V-nál
Felvett teljesítmény W-ban: 2 W 240 V-nál
Kapcsolási kapacitás: 1250 VA
Minimális kapcsolási áram: 100 mA
Maximális kapcsolási áram: 5 A
Maximális kapcsolási feszültség: 250 V AC/DC
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 30000000 ciklus
Kimeneti feszültség: 240 V 5 A AC-12, 30 V 2 A DC-13, 240 V 1.5 A AC-15
Környezeti jellemzők
IP védettségi fokozat: IP40 (ház) IEC 60529 szerint, IP50 (előlap) IEC 60529 szerint
Rezgésállóság: 0.35 mm (f= 10...55 Hz) IEC 60068-2-6 szerint
Relatív páratartalom: 93 % kondenzáció nélkül IEC 60068-2-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezéskor IEC 61000-4-2 level 3 szerint, 8 kV levegőben IEC 61000-4-2 level 3 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 26 MHz-től 1 GHz-ig IEC 61000-4-3 level 3 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV (közvetlen) IEC 61000-4-4 level 3 szerint
Radioelektromos mezőkkel szembeni immunitás: 10 V (0.15...80 MHz) IEC 61000-4-6 level 3 szerint
Feszültségletörésekkel szembeni immunitás: 30 % / 10 ms IEC 61000-4-11 szerint
Zavarsugárzás/vezetett zavarok: B osztály 0.15...30 MHz EN 55022 (EN 55011 1. csoport) szerint
Üzemi környezeti hőmérséklet: -20...50 °C
Tárolási környezeti hőmérséklet: -40...70 °C
