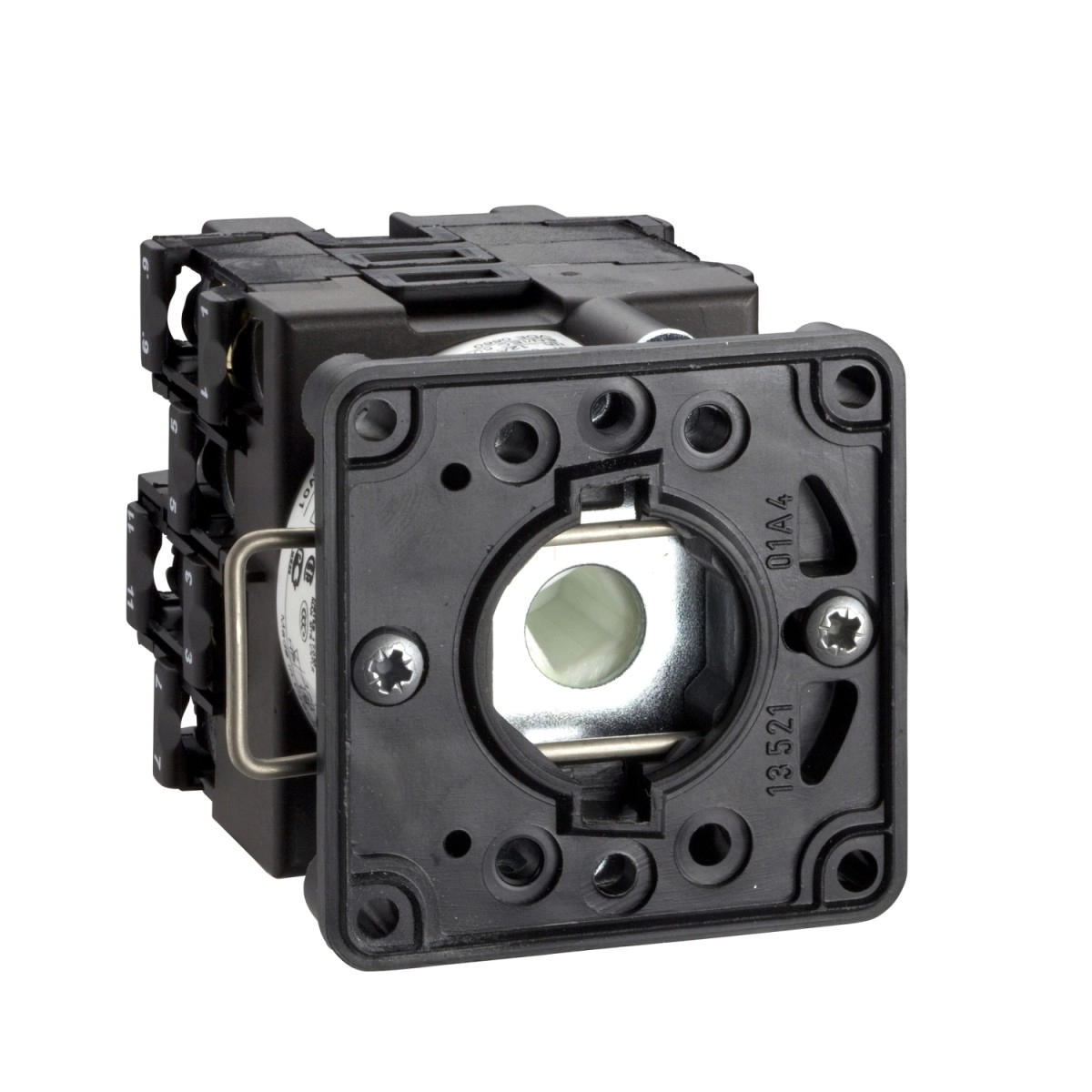

A Schneider Electric Harmony K sorozatú K1C007B típusú aljzat egy professzionális, BCD kódolt kimenet kapcsolóhoz tervezett bővítőegység, amely kiváló megoldást kínál ipari vezérlési és automatizálási alkalmazásokhoz. Ez a 22 mm átmérőjű, műanyag házas, 1 pólusú, 7 pozíciós, 45 fokos kapcsolótest 12 A névleges áramterhelhetőséggel rendelkezik, így megbízható működést biztosít különböző ipari környezetekben.
A K1C007B típusú kapcsolótest homloklapra szerelhető, Ø 22 mm-es furatba illeszthető, ami megfelel az ipari szabványoknak és egyszerű telepítést tesz lehetővé. A kapcsoló váltási szögei jobbra: 0° - 45° - 90° - 135° - 180° - 225° - 270° - 315°, így széles spektrumú vezérlési lehetőséget biztosít. A termék előnyei között szerepel a kiváló mechanikai és elektromos tartósság, amely 1000000 ciklust garantál AC-15 és AC-21 kapcsolási kategóriákban, valamint 500000 ciklust AC-23 és AC-3 kategóriákban. Ez kiemelkedő élettartamot biztosít még intenzív használat mellett is.
A K1C007B számos műszaki paraméterrel büszkélkedhet, amelyek különösen értékessé teszik ipari alkalmazásokban. A termék 690 V névleges szigetelési feszültséggel rendelkezik (IEC 60947-1 szabvány szerint, 3-as szennyezettségi fokozat mellett), névleges lökőfeszültség állóképessége pedig 6 kV az IEC 947-1 szabvány szerint, illetve 4 kV szigetelési funkcióban. A kapcsoló maximális üzemeltetési sebessége 2,5 ciklus/perc AC-21, AC-23 és AC-3 üzemmódban, valamint 8,333 ciklus/perc AC-15 üzemmódban. Rövidzárlati áramerőssége 10000 A, rövidzárlati védelme pedig 16 A gG típusú olvadóbiztosítóval megoldható. A kapcsolat működése lassú nyitású, pozitív nyitással, ami biztonsági alkalmazásoknál előnyös tulajdonság. Az elektromos csatlakozás fogó típusú csavarszorítós kapcsokkal történik, amelyek rugalmas vezetékeknél 2 × 1,5 mm², tömör vezetékeknél pedig 1 × 2,5 mm² keresztmetszetig alkalmazhatók.
A Schneider Electric K1C007B rendkívül széles üzemi hőmérséklet-tartománnyal rendelkezik: -25...55 °C között használható, tárolási hőmérséklet-tartománya pedig -40...70 °C. A termék kiváló ütésállósággal (30 gn az IEC 68-2-27 szerint) és rezgésállósággal (5 gn az IEC 68-2-6 szerint, f = 10...150 Hz) rendelkezik, ami biztosítja a megbízható működést még mostoha ipari környezetben is. A kapcsoló megfelel a nemzetközi szabványoknak (IEC 60947-3 teljesítményáramkörökre, IEC 60947-5-1 vezérlőáramkörökre, CENELEC EN 50013) és rendelkezik CSA és UL tanúsítványokkal különböző teljesítménykategóriákban. Az eszköz TC (trópusi) védőkezeléssel ellátott, így ellenáll a nedvességnek és a korróziónak is. A túlfeszültség kategória az IEC 536 és NF C 20-030 szabványok szerint Class II, ami további biztonságot nyújt az alkalmazásokban.
Schneider Electric Harmony K1, K2 - K1C007B - aljzat BCD kódolt kimenet kapcsolóhoz - 1 pólus - 45° - 12 A műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Termék vagy komponens típusa: Cam kapcsolótest
Komponens megnevezése: K1
Konvencionális szabad levegős termikus áram [Ith]: 12 A
Részegység összetétele: Érintkezőblokkok + rögzítőlap
Vezérlőkapcsoló funkció: BCD kódolt kimenet kapcsoló
Ki pozíció: Ki pozícióval
Kapcsolási pozíciók: Jobb: 0° - 45° - 90° - 135° - 180° - 225° - 270° - 315°
Rögzítési hely: Elülső
Rögzítési mód: Ø 22 mm furat
Előlap anyaga: Műanyag
Kiegészítő jellemzők
Decimális szám: 7
Kapcsolási szög: 45°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Konvencionális zárt termikus áram [Ithe]: 10 A
Névleges üzemi teljesítmény W-ban: 10500 W AC-21, 500 - 660 V 3 fázis IEC 947-3 szerint
Névleges üzemi áram [Ie] AC: 1,8 A 690 V AC-3 3 fázis IEC 947-3 szerint
Elektromos tartósság: 1000000 ciklus AC-15, 1000000 ciklus AC-21, 500000 ciklus AC-23, 500000 ciklus AC-3
Maximális működési sebesség: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlati védelem: 16 A gG típusú olvadóbiztosító
Névleges lökőfeszültség állóképesség [Uimp]: 4 kV szigetelési funkcióban, 6 kV IEC 947-1 szerint
Érintkező működés: Lassú nyitás
Pozitív nyitás: Van
Elektromos csatlakozás: Fogó típusú csavarszorítós kapcsok rugalmas vezetékekhez, csatlakoztatási kapacitás: 2 x 1,5 mm², Fogó típusú csavarszorítós kapcsok tömör vezetékekhez, csatlakoztatási kapacitás: 1 x 2,5 mm²
Mechanikai tartósság: 1000000 ciklus
Környezet
Szabványok: IEC 60947-3 teljesítményáramkörökhöz, IEC 60947-5-1 vezérlőáramkörökhöz, CENELEC EN 50013
Termék tanúsítványok: CSA 240 V 1 LE 1 fázis, CSA 240 V 3 LE 3 fázis 2 pólus, UL 240 V 1 LE 3 fázis, UL 240 V 0,33 LE 1 fázis 2 pólus
Védőkezelés: TC
Környezeti levegő hőmérséklet üzemeléskor: -25...55 °C
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Ütésállóság: 30 gn IEC 68-2-27 szerint
Rezgésállóság: 5 gn IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: Class II IEC 536 szerint, Class II NF C 20-030 szerint
