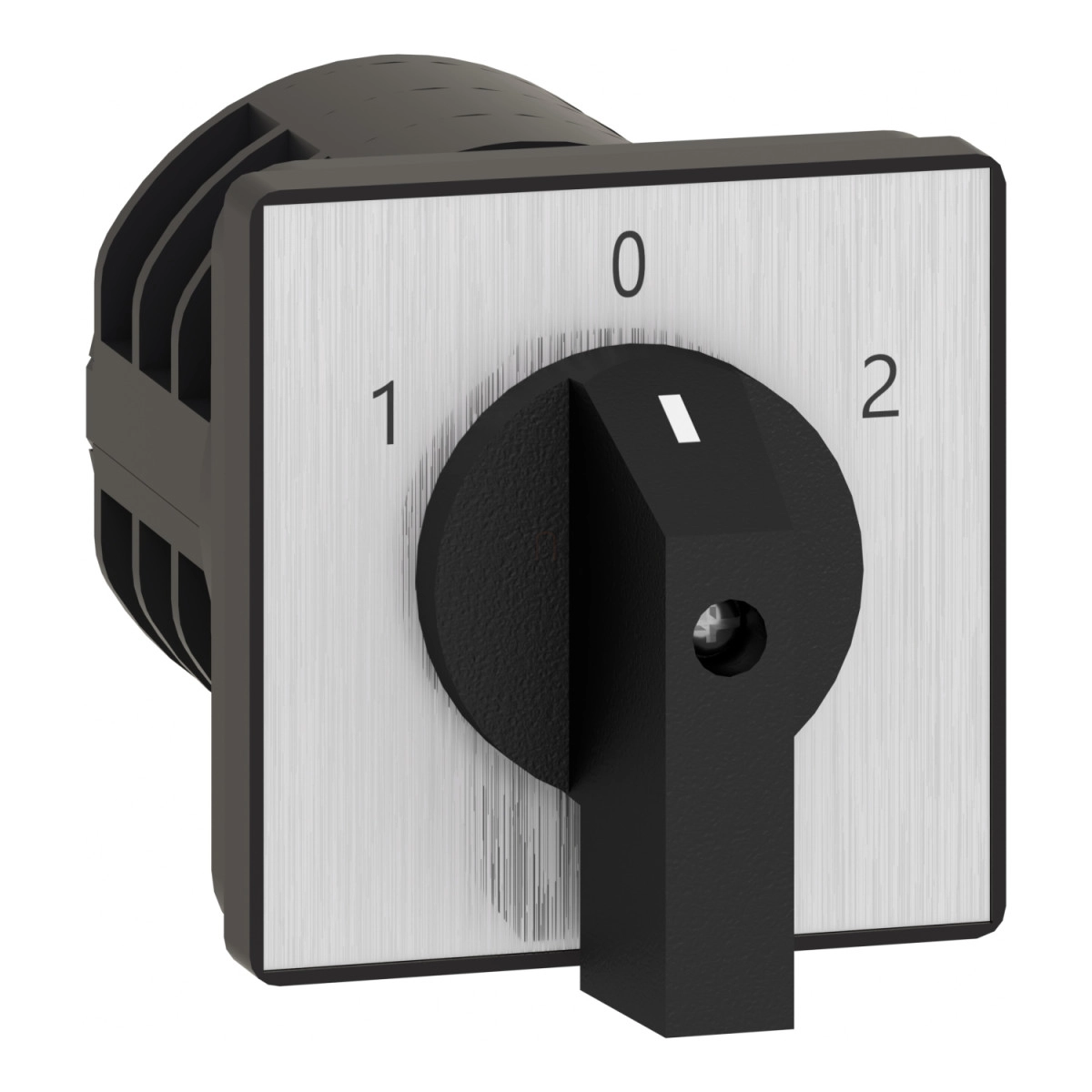

A Schneider Electric Harmony K termékcsaládba tartozó K30F003UP típusú komplett bütykös kapcsoló egy sokoldalú és megbízható ipari vezérlőelem, amely ideális választás különböző kapcsolási és átkapcsolási feladatokhoz. Ez a 3 pólusú átkapcsoló kapcsoló kiváló minőségű anyagokból készült, műanyag házának és robosztus konstrukciójának köszönhetően hosszú élettartam jellemzi.
A K30F003UP kapcsoló 32A-es névleges árammal rendelkezik, amely megfelelő teljesítményt biztosít ipari környezetben való alkalmazáshoz. Az átkapcsoló funkció révén három különböző kapcsolási pozíció érhető el (1-0-2), amelyek közül a 0 pozíció lehetővé teszi a rendszer teljes leválasztását. A fekete fogantyúval ellátott kezelőszerv 60 fokos kapcsolási szöggel rendelkezik jobbra, míg balra 300 fokos elfordulást tesz lehetővé, így a kapcsoló rugalmasan használható különböző alkalmazásokban. A kapcsoló előlapi rögzítésű, 64x64 mm-es méretű előlappal rendelkezik, amelyen fém alapú 1-0-2 jelölés található.
A K30F003UP műszaki jellemzői között szerepel az IP40-es védettségi szint az IEC 60529 szabvány szerint, amely megfelelő védelmet nyújt szilárd tárgyak behatolása ellen. A kapcsoló szigetelési feszültsége 690V (3-as szennyezettségi fok mellett) az IEC 60947-1 szabvány szerint, valamint 6kV-os lökőfeszültség-állósággal rendelkezik. A kapcsolási mechanizmusa lassú bontású, pozitív nyitással, ami különösen fontos biztonsági alkalmazásoknál. Elektromos csatlakoztatása csavaros kapcsokkal történik, amelyek befogadóképessége hajlékony vezetékek esetén 2x4 mm², tömör vezetékek esetén pedig 2x6 mm², a javasolt meghúzási nyomaték 1,2 Nm.
A Schneider Electric K30F003UP bütykös kapcsoló rendkívül széleskörű kapcsolási kapacitással rendelkezik különböző terhelési típusok esetén. Az adatlap részletes adatokat tartalmaz mind az induktív, mind a rezisztív terhelések kapcsolására vonatkozóan, különböző feszültségek és pólusszámok esetén. A kapcsoló mechanikai élettartama 300 000 kapcsolási ciklus, ami kiváló tartósságot biztosít hosszú távú ipari alkalmazásokban. A K30F003UP rendelkezik UL tanúsítvánnyal is, amely igazolja megfelelőségét különböző motorterhelések kapcsolására (120V 2 lóerő 1 fázis, 240V 5 lóerő 1 és 3 fázis, valamint 480V 20 lóerő 3 fázis). A készülék -25°C és +55°C közötti üzemi hőmérsékleti tartományban használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van.
Schneider Electric Harmony K - K30F003UP - komplett bütykös kapcsoló, 32A, 3P, 60°, 3 fokozatú átkapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K30
Névleges termikus áram [Ith]: 32 A
Mechanikai jellemzők
Rögzítési mód: Előlapi rögzítés, 4 furattal
Előlap mérete: 64 x 64 mm
Kezelőszerv típusa: Fekete fogantyú
Fogantyú lakattal zárhatóság: Nincs
Jelölések: Fém alapú jelölés, fekete 1-0-2 jelöléssel
Bütykös kapcsoló funkció: Átkapcsoló kapcsoló
Visszatérés: Nincs
Kikapcsolt pozíció: Van
Pólusok leírása: 3P
Kapcsolási pozíciók: Jobbra: 0° - 60°, Balra: 0° - 300°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kapcsolási szög: 60°
Mechanikai élettartam: 300000 ciklus
Méretek (SzxMxMé): 64 x 64 x 106 mm
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Rövidzárlati áram: 5000 A
Rövidzárlati védelem: 50 A-es gG típusú olvadóbiztosító
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az EN 947-1 és az IEC 947-1 szerint
Érintkezők működése: Lassú bontású
Pozitív nyitás: Van
Elektromos csatlakoztatás: Csavaros szorítókapcsos csatlakozók, hajlékony vezetékek: 2 x 4 mm²; tömör vezetékek: 2 x 6 mm²
Meghúzási nyomaték: 1,2 Nm
Tanúsítványok és üzemi feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: CULus 120 V 2 LE 1 fázis, CULus 240 V 5 LE 1 fázis, CULus 240 V 5 LE 3 fázis, CULus 480 V 20 LE 3 fázis
Védőkezelés: TC
Környezeti hőmérséklet üzemeltetéskor: -25...55 °C
Környezeti hőmérséklet tároláskor: -40...70 °C
Túlfeszültség-kategória: II. osztály az IEC 60536 és NF C 20-030 szerint
