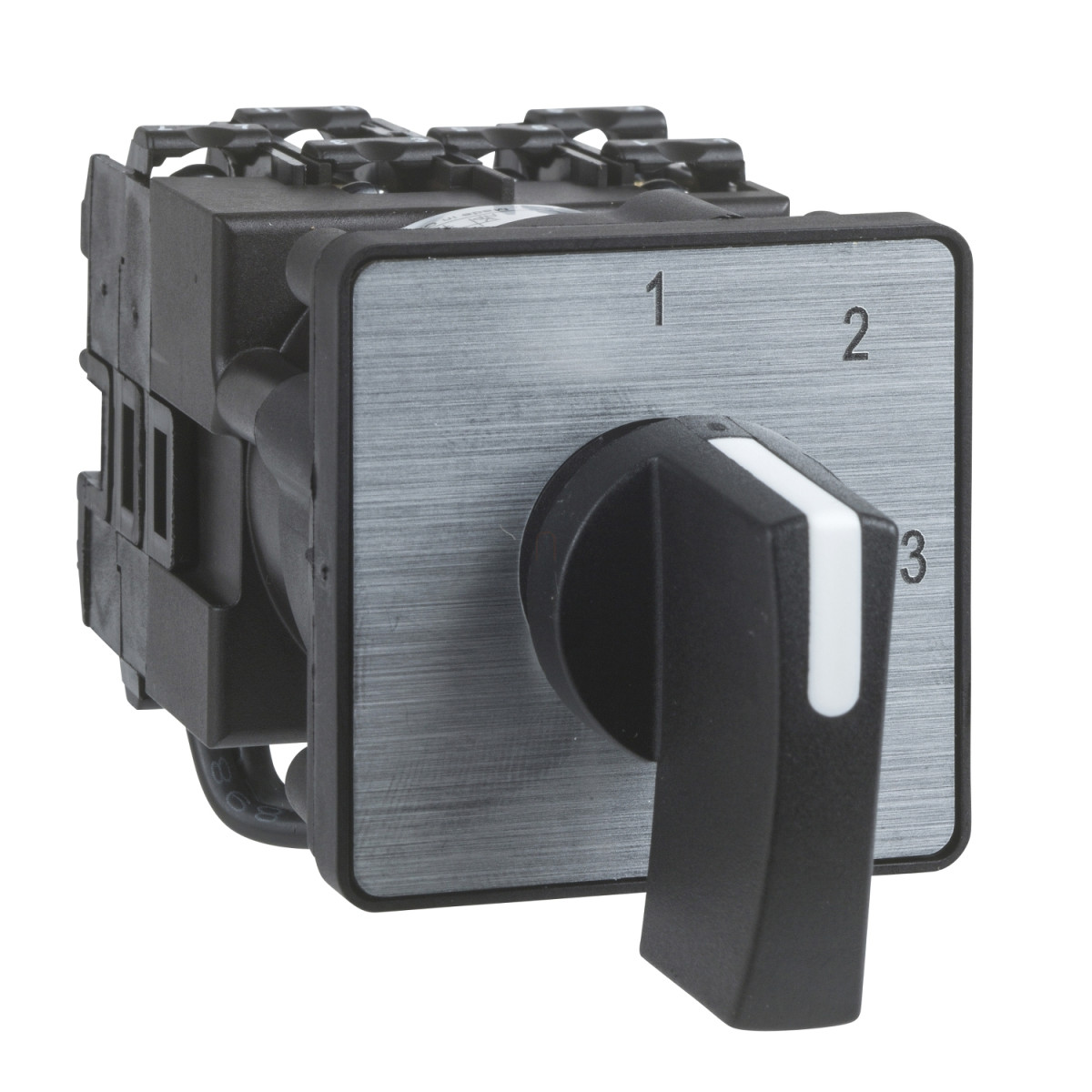

A Schneider Electric Harmony K sorozatú K2B1002HLH komplett bütykös kapcsoló egy sokoldalú és megbízható elektromos vezérlőeszköz, amely különböző ipari alkalmazásokban használható áramkörök kapcsolására. Ez a multifixing rögzítési móddal ellátott modell tökéletes választás, ha megbízható, tartós és egyszerűen telepíthető megoldást keresel.
A K2B1002HLH egy 2 pólusú, 2 pozíciós kapcsoló, amelyet 20 amper névleges áramerősség jellemez. A 90 fokos kapcsolási szöggel rendelkező eszköz egyértelmű pozíciójelzést biztosít, a fém előlappal ellátott 45x45 mm-es kapcsolófej pedig elegáns megjelenést kölcsönöz a terméknek. A 35 mm hosszúságú fekete fogantyú kényelmes kezelhetőséget biztosít, miközben az előlapon található 0-1 jelölés egyértelműen mutatja a kapcsoló állapotát. A kapcsoló IP40 védettségi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, így megfelelő védelmet nyújt a szilárd tárgyak és por ellen.
Műszaki paraméterei kiemelkedőek: 690 V névleges szigetelési feszültséggel rendelkezik, amely megfelel az IEC 60947-1 szabvány 3-as szennyezettségi fokának. A kapcsoló konvencionális zárt termikus áramerőssége 16 A, míg a konvencionális szabad levegős termikus áramerőssége 20 A. Kiváló elektromos tartóssággal büszkélkedhet: AC-23 és AC-3 üzemmódban 200000 ciklus, míg AC-15 és AC-21 üzemmódban 600000 ciklus. A mechanikai tartóssága eléri az 1000000 ciklust, ami kiemelkedő érték ebben a termékkategóriában. A maximális működési frekvencia AC-21, AC-23 és AC-3 üzemmódokban 2,5 ciklus/perc, míg AC-15 üzemmódban 8,333 ciklus/perc. A kapcsoló rövidzárlati árama 10000 A, rövidzárvédelme pedig 20 A-es gG típusú olvadóbiztosítóval megoldott.
Az elektromos csatlakoztatás rugalmas, csavaros kapcsokkal történik, amelyek kapacitása hajlékony vezetéknél 2 x 1,5 mm², tömör vezetéknél pedig 1 x 2,5 mm². A Harmony K kapcsoló széles működési hőmérsékleti tartományt kínál, -25 és +55 °C között használható, tárolási hőmérséklete pedig -40 és +70 °C között van. Ellenálló a külső behatásokkal szemben is: ütésállósága 30 gn az IEC 68-2-27 szabvány szerint, rezgésállósága pedig 5 gn az IEC 68-2-6 szabvány szerint (f = 10...150 Hz). A Schneider Electric K2B1002HLH kapcsoló számos tanúsítvánnyal rendelkezik, beleértve a CSA, UL és CCC minősítéseket, különböző teljesítményszinteken.
Schneider Electric Harmony K - K2B1002HLH - komplett bütykös kapcsoló, 20A, multifix, 2P, 90°, be - ki kapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Terméktípus: Komplett bütykös kapcsoló
Komponens neve: K2
Konvencionális szabad levegős termikus áramerősség [Ith]: 20 A
Szerelési hely: Elölről
Rögzítési mód: Multifixing
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Kezelőszerv típusa: Fekete fogantyú, hosszúság = 35 mm
Forgófogantyú lakatolás: Nincs
Jelölés típusa: Fém jelölőlap, 0 - 1 fekete jelölés
Bütykös kapcsolófunkció: Kapcsoló
Visszatérés: Nincs
Kikapcsolt állapot: Van kikapcsolt állapot
Pólusok leírása: 2P
Kapcsolási pozíciók: Jobb: 0° - 90°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kiegészítő adatok
Kapcsolási szög: 90°
Névleges szigetelési feszültség [Ui]: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Konvencionális zárt termikus áramerősség [Ithe]: 16 A
Elektromos élettartam: 200000 ciklus AC-23, 200000 ciklus AC-3, 600000 ciklus AC-15, 600000 ciklus AC-21
Maximális működési gyakoriság: 2,5 ciklus/perc AC-21, 2,5 ciklus/perc AC-23, 2,5 ciklus/perc AC-3, 8,333 ciklus/perc AC-15
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 20 A-es olvadóbiztosíték, gG típus
Névleges lökőfeszültség-állóság [Uimp]: 4 kV szigetelő funkcióban, 6 kV az IEC 60947-1 szerint
Érintkezőműködés: Lassú megszakítás
Pozitív nyitás: Van
Elektromos csatlakozás: Rögzített csavaros kapcsok, hajlékony vezetékhez, csatlakoztatási kapacitás: 2 x 1,5 mm². Rögzített csavaros kapcsok, tömör vezetékhez, csatlakoztatási kapacitás: 1 x 2,5 mm²
Mechanikai élettartam: 1000000 ciklus
CAD teljes szélesség: 45 mm
CAD teljes magasság: 45 mm
CAD teljes mélység: 77 mm
Környezeti feltételek
Szabványok: IEC 60947-3 (erőáramú áramkörökhöz), IEC 60947-5-1 (vezérlő áramkörökhöz), CENELEC EN 50013, GB/T 14048.5 (vezérlő áramkörökhöz), GB/T 14048.3 (erőáramú áramkörökhöz)
Terméktanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólusú, UL 240 V 0,33 LE 1 fázis 2 pólusú, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis, CCC
Védőkezelés: TC
Működési környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 szerint, II. osztály az NF C 20-030 szerint
