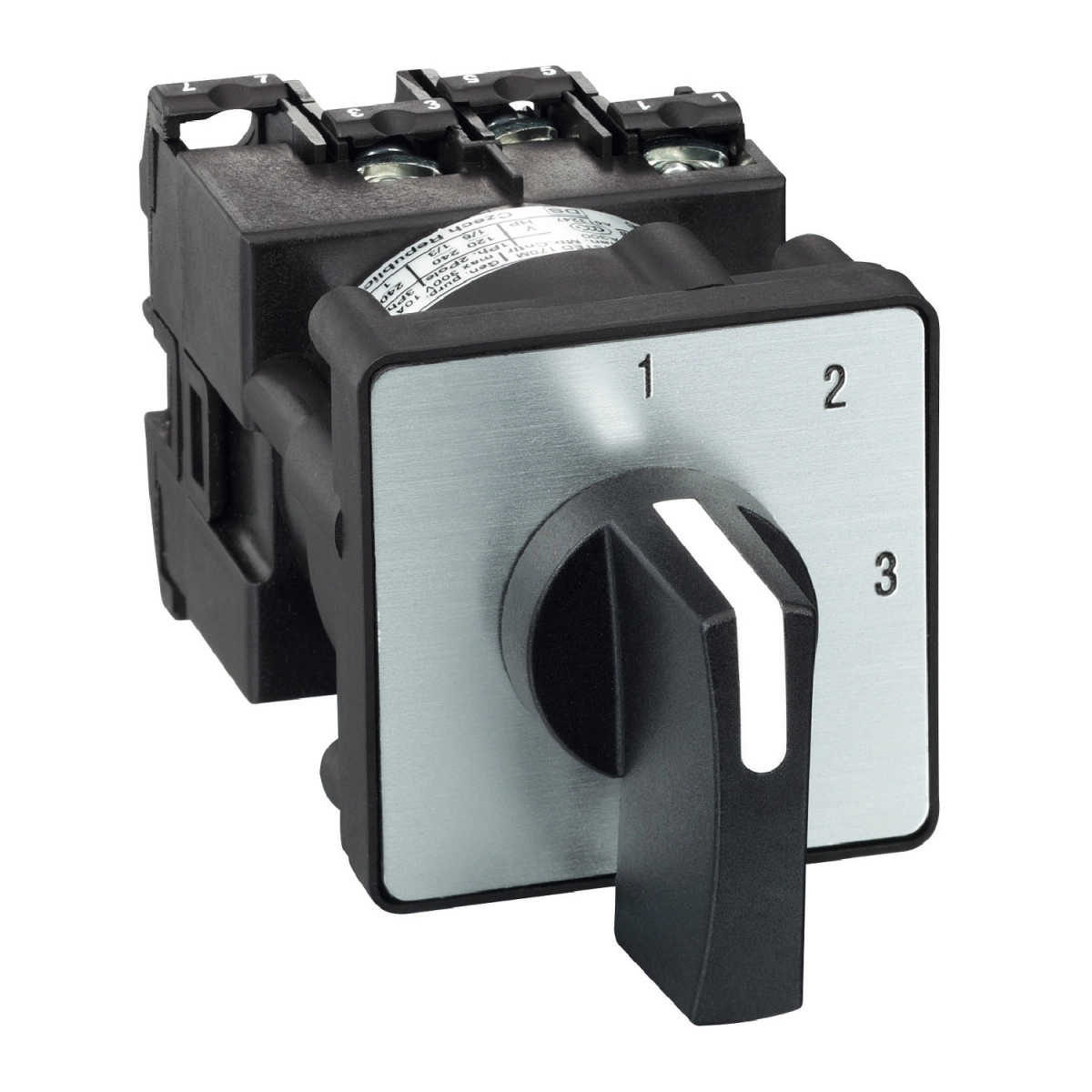

A Schneider Electric Harmony K termékcsaládjához tartozó K1C003NLH egy professzionális minőségű, komplett bütykös kapcsoló, amely kiváló megoldást nyújt ipari kapcsolási feladatokhoz. Ez a multifixing rögzítési módszerrel szerelhető, műanyag kivitelű, 1 pólusú, 3 lépéses kapcsoló ideális különböző vezérlési alkalmazásokhoz, ahol megbízható és tartós kapcsolóra van szükség.
A K1C003NLH kapcsoló 45 fokos kapcsolási szöggel rendelkezik, és 12 amperes konvencionális szabad levegőben mérhető termikus áramerősség mellett használható. Az előlapi szereléshez kialakított eszköz egy 45x45 mm-es előlappal és 35 mm-es fekete fogantyúval van ellátva, amely kényelmes kezelést biztosít. A kapcsoló fém jelölőlappal rendelkezik, amelyen az 1-2-3 fekete jelölések egyértelműen mutatják a különböző kapcsolási pozíciókat. A kapcsolási pozíciók jobbra 0° - 45° - 90° elrendezésben helyezkednek el, így a felhasználó könnyen követheti a beállított értékeket.
A Harmony K bütykös léptetőkapcsoló műszaki paraméterei lenyűgözőek: 690 V névleges szigetelési feszültséggel rendelkezik (3-as szennyezettségi fok mellett) az IEC 60947-1 szabványnak megfelelően, míg a zárt tokozású konvencionális termikus áramerősség 10 A. A kapcsoló IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a szilárd tárgyak és a por ellen. A termék számos névleges üzemi teljesítményértékkel rendelkezik különböző alkalmazási területekhez, például 10500 W AC-21 esetén 500-660 V 3 fázisú rendszerben, vagy 4800 W AC-21 esetén 230 V 3 fázisú rendszerben. A K1C003NLH névleges üzemi árama szintén változatos: például 4,6 A 230 V AC-3 3 fázis esetén, vagy 1,8 A 690 V AC-3 3 fázis esetén, az IEC 947-3 szabványnak megfelelően.
A K1C003NLH kiemelkedő élettartammal büszkélkedhet: mechanikai tartóssága 1.000.000 kapcsolási ciklus, míg elektromos tartóssága akár 1.000.000 ciklus AC-15 és AC-21, valamint 500.000 ciklus AC-23 és AC-3 üzemmódokban. A rövidzárlati áram 10.000 A, rövidzárlat elleni védelemként pedig 16 A-es gG típusú olvadóbiztosíték ajánlott. A csatlakozás csavaros kapcsokkal történik, amelyek rugalmas vezetékek esetén 2 x 1,5 mm², tömör vezetékek esetén pedig 1 x 2,5 mm² befogadóképességgel rendelkeznek. A kapcsoló működési hőmérséklet-tartománya -25°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A termék rendelkezik CSA és UL tanúsítványokkal különböző teljesítményosztályokban, így nemzetközileg is elismert minőséget képvisel.
Schneider Electric Harmony K - K1C003NLH - komplett bütykös kapcsoló, 12A, multifix, 1P, 3 fokozatú léptetőkapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: Harmony K
Termék típusa: Komplett bütykös kapcsoló
Komponens neve: K1
Konvencionális szabad levegőben mérhető termikus áramerősség: 12 A
Szerelési hely: Előlap
Rögzítési mód: Multifixing
Bütykös kapcsolófej típusa: 45 x 45 mm-es előlappal
Működtető típusa: Fekete fogantyú, hossz = 35 mm
Forgófogantyú lezárása: Nincs
Jelölés: Fém jelölőlap, 1 - 2 - 3 fekete jelöléssel
Bütykös kapcsoló funkció: Léptetőkapcsoló
Visszatérítés: Nincs
Kikapcsolt pozíció: Nincs kikapcsolt pozíció
Pólusok leírása: 1P
Kapcsolási pozíciók: Jobb: 0° - 45° - 90°
IP védettségi fokozat: IP40 az IEC 60529 szerint
Kiegészítő információk
Lépések száma: 3
Kapcsolási szög: 45°
Névleges szigetelési feszültség: 690 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Konvencionális zárt termikus áramerősség: 10 A
Névleges üzemi teljesítmény: Többféle érték különböző üzemmódokban, például:
- 10500 W AC-21, 500...660 V 3 fázis esetén
- 4800 W AC-21, 230 V 3 fázis esetén
- 8300 W AC-21, 400 V 3 fázis esetén
Névleges üzemi áram: Többféle érték különböző üzemmódokban, például:
- 4,6 A 230 V AC-3 3 fázis esetén
- 3,3 A 400 V AC-3 3 fázis esetén
- 1,8 A 690 V AC-3 3 fázis esetén
Műszaki paraméterek
Elektromos tartósság: 1000000 ciklus AC-15 és AC-21, 500000 ciklus AC-23 és AC-3
Maximális működési sebesség: 2,5 ciklus/perc AC-21, AC-23 és AC-3 esetén; 8,333 ciklus/perc AC-15 esetén
Rövidzárlati áram: 10000 A
Rövidzárlat elleni védelem: 16 A olvadóbiztosíték, gG típus
Névleges lökőfeszültség-állóság: 4 kV szigetelő funkcióban, 6 kV az IEC 947-1 szerint
Érintkezés működése: Lassú bontás
Pozitív nyitás: Van
Elektromos csatlakozás: Csavaros szorítókapcsok rugalmas vezetékhez, kapacitás: 2 x 1,5 mm²; csavaros szorítókapcsok tömör vezetékhez, kapacitás: 1 x 2,5 mm²
Mechanikai tartósság: 1000000 ciklus
Méretek (CAD): Szélesség: 45 mm, Magasság: 45 mm, Mélység: 87 mm
Környezeti adatok
Szabványok: IEC 60947-3 áramkörökhöz, IEC 60947-5-1 vezérlő áramkörökhöz, CENELEC EN 50013
Termék tanúsítványok: CSA 240 V 3 LE 3 fázis 2 pólusú, UL 240 V 0,33 LE 1 fázis 2 pólusú, CSA 240 V 1 LE 1 fázis, UL 240 V 1 LE 3 fázis
Védő kezelés: TC
Működési környezeti hőmérséklet: -25...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Ütésállóság: 30 gn az IEC 68-2-27 szerint
Rezgésállóság: 5 gn az IEC 68-2-6 szerint (f = 10...150 Hz)
Túlfeszültség kategória: II. osztály az IEC 536 és NF C 20-030 szerint
