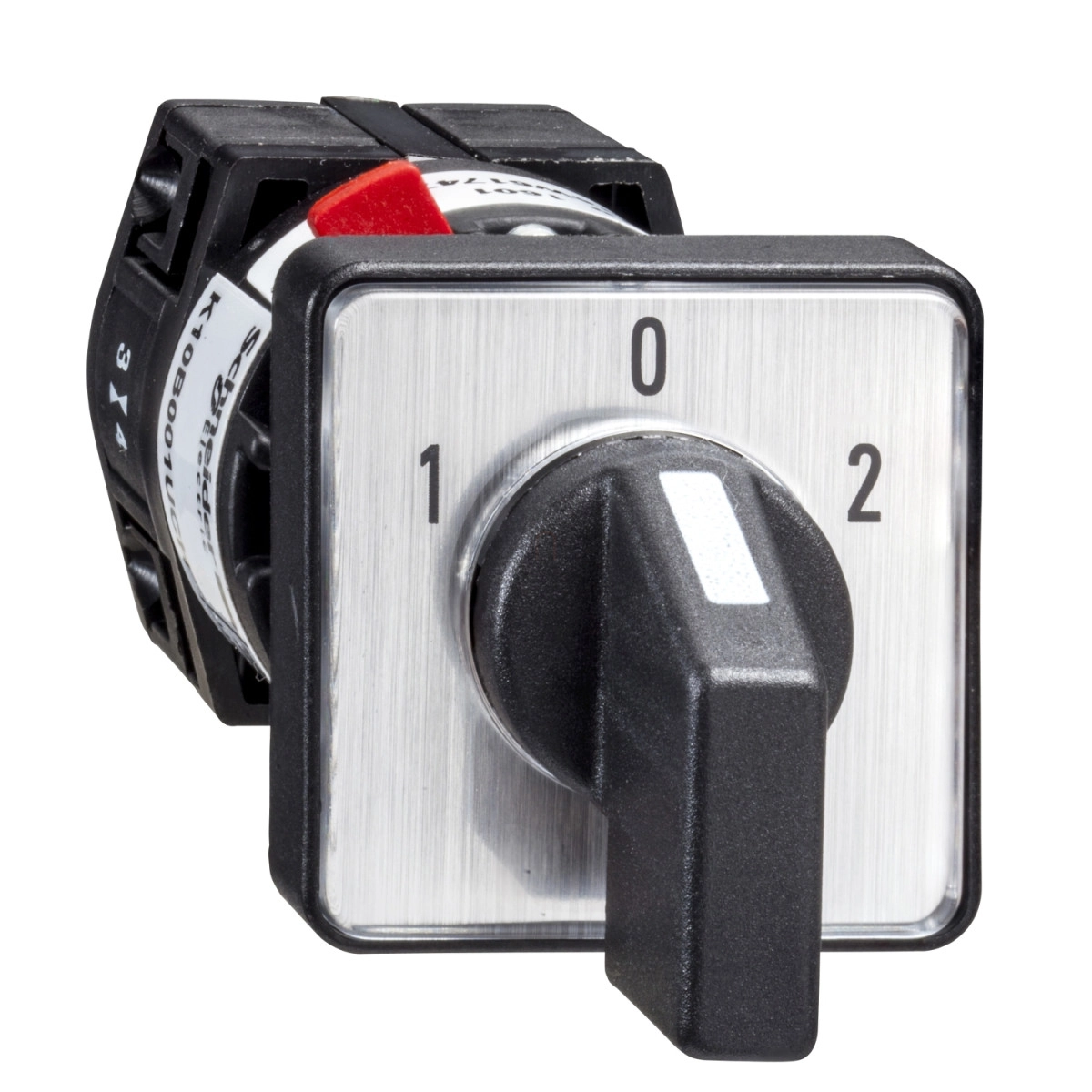

A Schneider Electric Harmony K termékcsaládba tartozó K10D002UCH típusú komplett bütykös kapcsoló egy sokoldalúan felhasználható, megbízható kapcsolóeszköz, amely ipari és kereskedelmi alkalmazásokban egyaránt kiválóan helytáll. Ez a 2 pólusú átkapcsoló kapcsoló 10A névleges áramerősséget képes kapcsolni, így ideális választás különféle vezérlési feladatokhoz.
A K10D002UCH készülék különlegessége, hogy rugalmasan szerelhető: mind Ø16 mm, mind Ø22 mm átmérőjű furatokba beépíthető, ami jelentősen megkönnyíti a telepítést és a meglévő rendszerekbe való integrálást. A kapcsoló előlapja egy elegáns 30 x 30 mm-es fémlegendával rendelkezik, amelyen az 1-0-2 fekete jelölés tisztán látható, így a kezelő számára egyértelmű a kapcsolási pozíció. A fekete műanyag forgatókar kényelmes és biztonságos kezelést tesz lehetővé, miközben a kapcsoló 60°-os kapcsolási szöggel rendelkezik a jobb oldalon és 300°-os kapcsolási szöggel a bal oldalon.
Műszaki paramétereiben is kiemelkedő: 10A konvencionális szabad levegő termikus árammal rendelkezik, a névleges szigetelési feszültsége 440V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően. A kapcsoló érintkezőblokkja IP20, míg az működtető fej IP65 védettséget biztosít az IEC 60529 szabvány szerint, így nedves vagy poros környezetben is megbízhatóan működik. Az elektromos tartósság kiemelkedően magas: 100 millió kapcsolási ciklust garantál a gyártó, míg a mechanikai tartósság 1 millió ciklus. A K10D002UCH a rendkívüli megbízhatóságot és hosszú élettartamot biztosító lassú törésű érintkezőkkel rendelkezik, a csatlakozást pedig csavaros sorkapcsok teszik lehetővé, amelyek 2 x 1,5 mm² keresztmetszetű vezetékek befogadására alkalmasak.
A kapcsoló többféle terhelés kapcsolására is alkalmas: AC-1 esetén 10A 400V-on, AC-21A esetén szintén 10A 400V-on, AC-15 esetén 3A 240V-on és 6A 120V-on. DC terheléseknél rezisztív terhelés esetén 10A 24V-on, 0,7A 110V-on és 0,3A 220V-on kapcsolható. Teljesítmény szempontjából 1800W AC-23A, 220/240V 3 fázis, 370W AC-23A, 110/120V 1 fázis és 750W AC-23A, 220/240V 1 fázis kapcsolására képes. A K10D002UCH rövidzárlat elleni védelme 10A-es gG típusú olvadóbiztosítóval biztosítható, impulzus-állósági feszültsége pedig 4 kV az IEC 60947-1 szerint. A termék rendelkezik CULus tanúsítvánnyal és megfelel az EN/IEC 60947-3 és EN/IEC 60947-5-1 szabványoknak, ami garantálja a nemzetközi előírásoknak való megfelelést. Üzemeltetési hőmérséklettartománya -20°C és +55°C között, tárolási hőmérséklettartománya pedig -40°C és +70°C között van.
Schneider Electric Harmony K - K10D002UCH - komplett bütykös kapcsoló, 10A, Ø16 - 22mm furat, 2P, 60°, 3 fokozatú átkapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony K
Termék vagy komponens típusa: Komplett bütykös kapcsoló
Komponens neve: K10
Névleges szabad levegő termikus áram: 10 A
Szerelési mód: Előlapra szerelhető
Rögzítési mód: Ø 16 vagy 22 mm furat
Bütykös kapcsolófej típusa: 30 x 30 mm-es előlappal
Kezelőkar típusa: Fekete fogantyú
Forgatókar reteszelési lehetőség: Nincs
Jelölés: Fém legenda, 1 - 0 - 2 fekete jelöléssel
Bütykös kapcsoló funkció: Átkapcsoló kapcsoló
Visszatérés: Nincs
Kikapcsolt helyzet: Van kikapcsolt helyzet
Pólusok leírása: 2P
Kapcsolási pozíciók: Jobb: 0° - 60°, Bal: 0° - 300°
IP védettségi fokozat: Érintkezőblokk: IP20, Működtetőfej: IP65 az IEC 60529 szerint
Kiegészítő jellemzők
Kapcsolási szög: 60°
Névleges szigetelési feszültség: 440 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges üzemi teljesítmény: 1800 W AC-23A, 220/240 V 3 fázis, 370 W AC-23A, 110/120 V 1 fázis, 750 W AC-23A, 220/240 V 1 fázis
Névleges teljesítmény LE-ben: 1 LE 220/240 V AC, 3 fázis, 0,33 LE 110/120 V AC, 1 fázis, 0,75 LE 110/120 V AC, 3 fázis, 0,75 LE 220/240 V AC, 1 fázis
Névleges üzemi áram AC: 10 A 400 V AC-1, 10 A 400 V AC-21A, 3 A 240 V AC-15, 6 A 120 V AC-15
Névleges üzemi áram DC: 10 A 24 V rezisztív terhelés, 0,3 A 220 V rezisztív terhelés, 0,7 A 110 V rezisztív terhelés
Elektromos tartósság: 100000000 ciklus
Rövidzárlat elleni védelem: 10 A patron biztosíték, gG típus
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Érintkezőműködés: Lassú törés
Elektromos csatlakozás: Csavaros sorkapcsok, befogadóképesség: 2 x 1,5 mm²
Mechanikai tartósság: 1000000 ciklus
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 88 mm
Környezet
Szabványok: CENELEC EN 50013, EN/IEC 60947-3, EN/IEC 60947-5-1
Terméktanúsítványok: CULus
Védőkezelés: TC
Üzemi környezeti hőmérséklet: -20...55 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 60536 szerint
