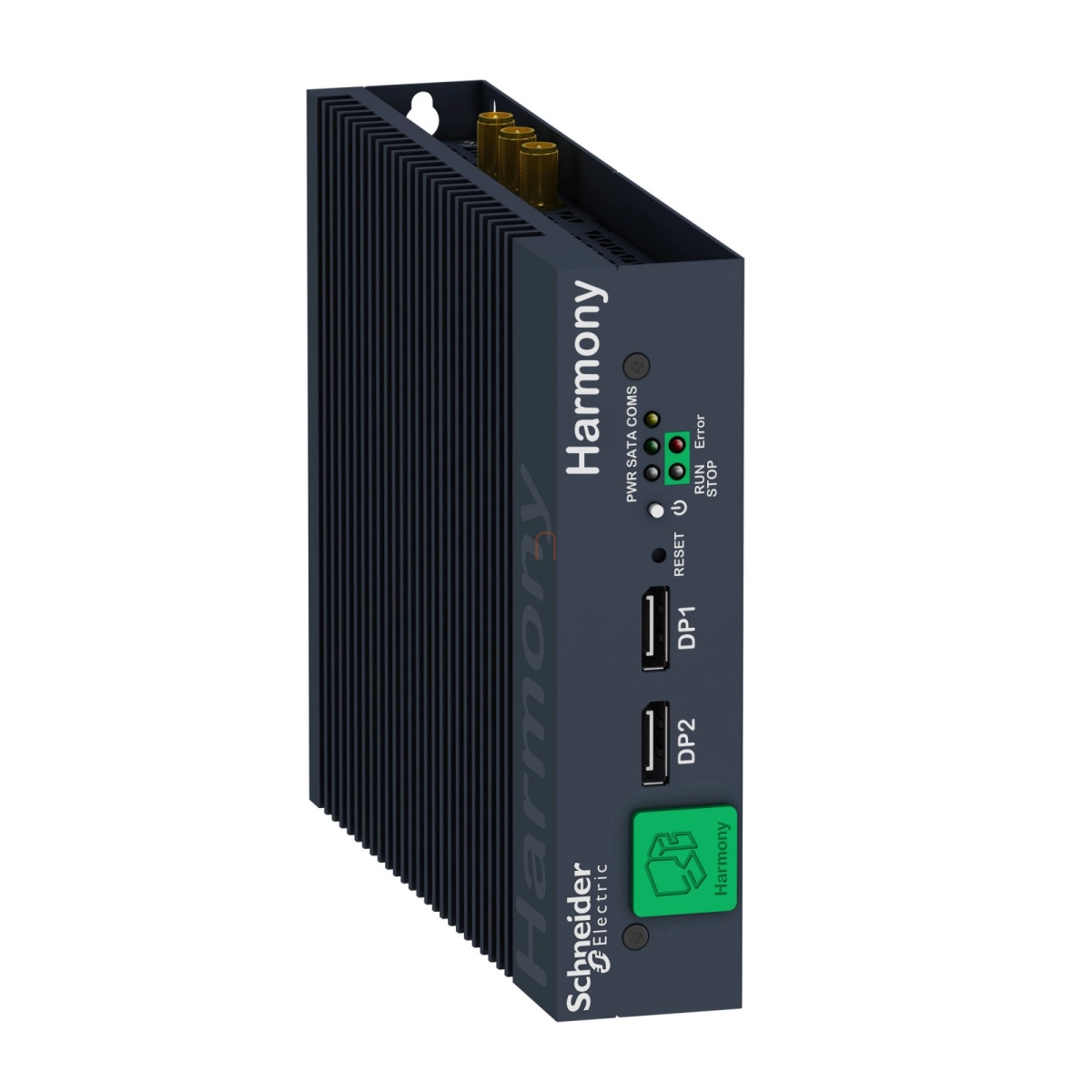

A Schneider Electric Harmony iPC termékcsaládba tartozó HMIBMOMA5DD1E01 modell egy moduláris BOX PC, amely kifejezetten ipari környezetben történő használatra lett tervezve. Ez a modell az IIoT Edge eszközök kategóriájába tartozik, és elsősorban PC panelként szolgál a HMIDM moduláris kijelzőkhöz. Fontos megjegyezni, hogy a termék már megszűnt, és csak szerviz célokra érhető el 2025. május 14-től, valamint a támogatása 2029. április 30-án véglegesen megszűnik.
A Modular BOX PC Optimized típusú készülék számos kiváló tulajdonsággal rendelkezik. A kompakt méretű eszköz mindössze 187 mm széles és 150 mm magas, ami lehetővé teszi a különböző telepítési módokat: könyv stílusú rögzítés (függőleges rögzítés hátsó rögzítéssel), fali rögzítés (függőleges rögzítés oldalsó rögzítéssel) vagy vízszintes rögzítés. A készülék tömege mindössze 1,25 kg, így könnyen kezelhető és telepíthető.
Teljesítmény szempontjából a Box PC 4 GB DDR3 RAM-mal rendelkezik, amely nem bővíthető. A memória tárolási lehetőségei között szerepel egy szabad M.2 SSD hely, valamint egy mini PCIe bővítőhely. Az eszköz ventilátor nélküli hűtéssel rendelkezik, ami csendes és megbízható működést biztosít, valamint csökkenti a meghibásodások kockázatát. A maximális kijelző felbontása 3200 x 2000 pixel 60 Hz-en, ami kiváló vizuális élményt nyújt.
A tápellátást tekintve a készülék két lehetőséget kínál: működtethető 24 V DC tápegységről vagy 100-240 V AC tápegységről, a feszültséghatárok 9,6-28,8 V között mozognak. Az eszköz bekapcsológombbal vezérelhető, és a bekapcsolási áram 2,03 A. A kiberbiztonságot a Secure password boot UEFI funkció garantálja. Az elektromos csatlakozás csavaros csatlakozóval történik (pin típusú, 1 utas, áramköri alkalmazás: földelés - elhelyezkedés: alul), valamint egy SMA típusú, 3 utas csatlakozóval, amely a készülék tetején található.
A Harmony iPC BOX PC kompatibilis az IDisplay és a Modular Display HMIDM termékekkel. Szoftver szempontjából számos lehetőséget kínál, beleértve a Node-RED és rendszercsomópontok visszaállítását, az IIoT Wiring operációs rendszer visszaállítását, valamint különböző EcoStruxure alkalmazásokat (a licencek nem tartozékok). Az eszköz kibervédelmi licencei, például a McAfee white listing installer vagy az EcoStruxure secure connect advisor éves előfizetés, nem tartozékok.
A készülék környezeti specifikációit tekintve 0-55 °C közötti környezeti hőmérsékleten működik (alapértelmezés szerint az IEC 60068-2-2 szabványnak megfelelően), valamint veszélyes helyszíneken is használható a HMIYMMAC1 kiegészítő adapterrel. Az eszköz megfelel számos nemzetközi szabványnak és rendelkezik a szükséges minősítésekkel, mint például CE, CULus, ATEX, CCC, RCM, IEC Ex veszélyes helyszínek 3GD zóna 2/22 és EAC. Üzemeltetési magassága 2000 m az IEC 60664-1 szabványnak megfelelően.
Schneider Electric Harmony iPC modular BOX PC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony iPC
Eszköz rövid neve: Modular BOX PC Optimized
Termék típusa: Moduláris box PC
Kompatibilitás: IDisplay, Modular Display HMIDM
Tartozék/külön alkatrész rendeltetése: PC panel HMIDM moduláris kijelzőhöz
Szoftver csomag
Node-RED és rendszercsomópontok visszaállítása IIoT Wiring Operációs Rendszer Visszaállítás
McAfee white listing installer kiberbiztonsági licenc nem tartozék
EcoStruxture secure connect advisor éves előfizetés kiberbiztonsági licenc nem tartozék
EcoStruxure Operator Terminal Expert futásidejű HMI licenc nem tartozék
EcoStruxure machine SCADA expert futásidejű HMI/SCADA csak konfigurált ajánlaton
EcoStruxure augmented operator advisor szerver augmented operator licenc nem tartozék
Kiegészítő információk
Szerelési hely: Könyv szerelés, Lapos szerelés, Fali szerelés
Memória leírás: 4 GB RAM DDR3 belső (nem bővíthető)
Szabad helyek: 1 M.2 SSD
Bővítéshez rendelkezésre álló helyek száma: 1.0 hely(ek) mini PCIe számára
Kijelző felbontás: 3200 x 2000 pixel 60 Hz-en
Watchdog időzítő: 1...255 ms
Elektromos csatlakozás: Csavaros csatlakozó, csatlakozó típusa: pin, 1 utas, áramköri alkalmazás: földelés - elhelyezkedés: alul
Csatlakozó, csatlakozó típusa: SMA, 3 utas - elhelyezkedés: felül
Cyber secured boot: Secure password boot UEFI
[Us] névleges tápfeszültség: 24 V DC tápegység
100...240 V AC tápegység
Tápfeszültség határok: 9.6...28.8 V
Vezérlés típusa: BE/KI gomb
Fő típus: Optimalizált
Helyek száma: 1 hely(ek) mini PCI Express teljes méretű opcionális interfész lemez nélkül
Hűtés típusa: Ventilátor nélküli
Bekapcsolási áram: 2.03 A
Méretek
Szélesség: 187 mm
Magasság: 150 mm
Nettó tömeg: 1.25 kg
Környezet
Környezeti jellemzők: Veszélyes helyszínek HMIYMMAC1 kiegészítő adapterrel
Szabványok: Class A group 1 IEC 55011
IEC 61000-6-4
IEC 61131-2
FCC part 15
UL 61010
Minőségi címkék: CE
Direktívák: 2004/108/EC - elektromágneses kompatibilitás
2006/95/EC - alacsony feszültségű irányelv
Üzemi magasság: 2000 m az IEC 60664-1 szerint
Termék tanúsítványok: CE
CULus
CULus CSA 22-2 No 142
CULus HazLoc Class I Division 2 ANSI/ISA 12-12-01
CULus HazLoc Class I Division 2 CSA 22-2 No 213
ATEX
CCC
RCM
IEC Ex veszélyes helyszínek 3GD zóna 2/22
EAC
Környezeti levegő hőmérséklet működés közben: 0...55 °C (alapértelmezés szerint) az IEC 60068-2-2 szerint
0...55 °C lapos szerelés
