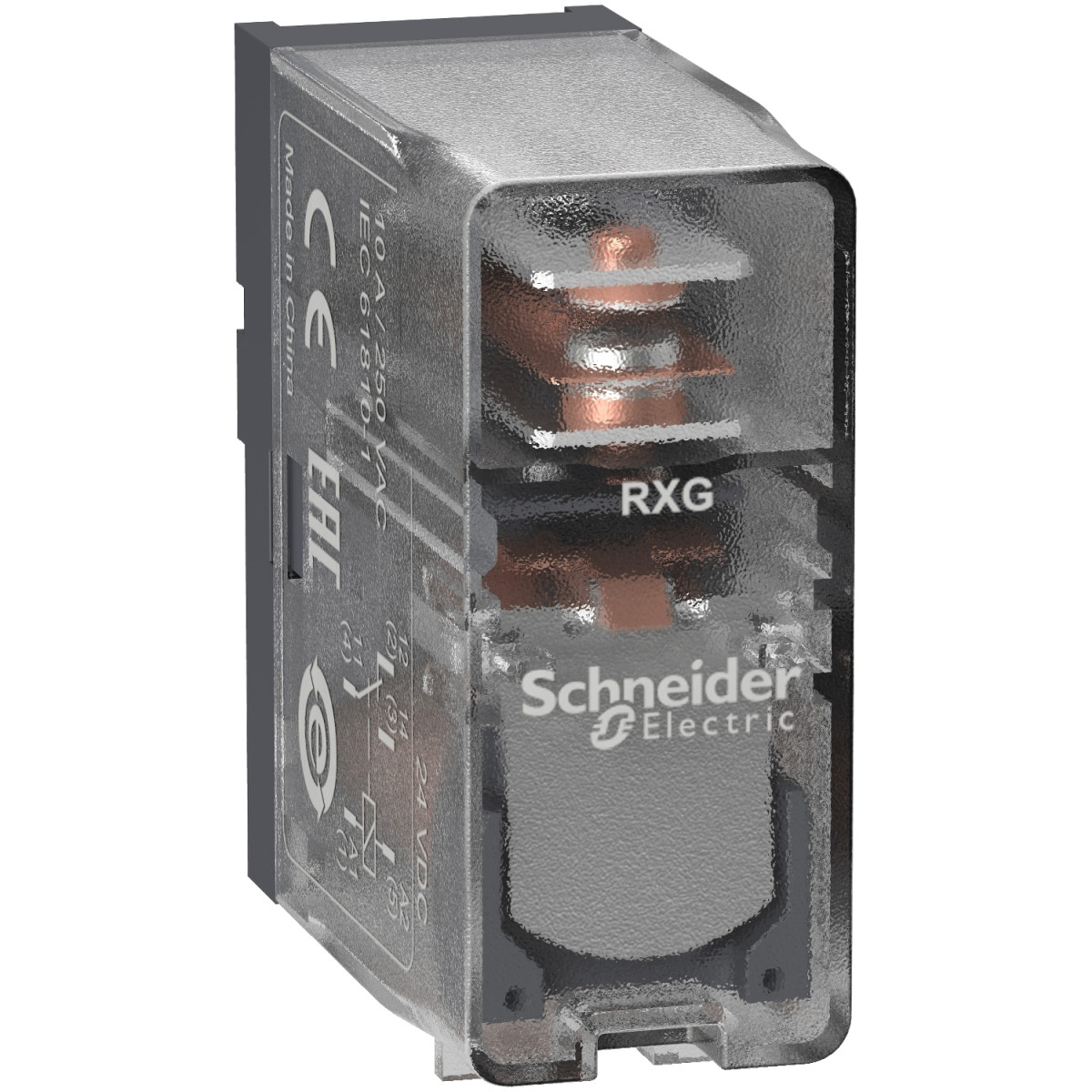

Az RXG15BD egy kiváló minőségű, sokoldalúan alkalmazható interfész relé a Schneider Electric Harmony Electromechanical Relays termékcsaládjából, amely kompakt kialakítással és megbízható működéssel szolgálja az ipari alkalmazásokat. Ez a plug-in típusú relé ideális választás olyan rendszerekhez, ahol a vezérlő áramkörök és a nagyobb teljesítményű eszközök közötti megbízható kapcsolatra van szükség.
A Schneider Electric RXG15BD relé egy váltóérintkezővel (1C/O) rendelkezik, amely 10 amper névleges áramot képes kapcsolni széles, -40 és +55°C közötti hőmérséklet-tartományban. A 24V DC vezérlőfeszültséggel működő relé átlátszó burkolattal rendelkezik, amely lehetővé teszi a működés vizuális ellenőrzését, ugyanakkor nem tartalmaz LED-et és zárolható tesztgombot. A kivitel tökéletesen illeszkedik olyan alkalmazásokhoz, ahol fontos a mérethatékonyság és a megbízhatóság.
A RXG15BD relé kiemelkedő elektromos paraméterekkel büszkélkedhet: 250V AC vagy 30V DC maximális kapcsolási feszültséget kínál, és akár 2500 VA maximális kapcsolási teljesítményre képes. A termék kiváló elektromos tartósságot biztosít, mind a záró, mind a nyitó érintkezőkre 100.000 kapcsolási ciklust garantálva ellenállásos terhelésnél 55°C-on. A mechanikai élettartam még ennél is kiemelkedőbb: 10 millió kapcsolás. Az ezüst ötvözetből (AgSnO2In2O3) készült érintkezők kiváló vezetőképességet és hosszú élettartamot biztosítanak. A relé átlagos ellenállása 1100 ohm 23°C ± 10% mellett, míg az érintkezési ellenállás mindössze 100 mOhm.
A relé szigetelési jellemzői is kiemelkedőek: 1000 MΩ szigetelési ellenállással rendelkezik 500V DC mellett, dielektromos szilárdsága 1000V AC az érintkezők között mikro-megszakításnál, és 5000V AC a tekercs és az érintkező között megerősített szigetelésnél. Az F osztályú elektromos szigetelés és az IP40-es védettségi fokozat tovább növeli a termék megbízhatóságát. A relé működési ideje mindössze 20 ms, a visszaállási idő szintén 20 ms, ami gyors kapcsolást tesz lehetővé. Az RXG15BD megfelel a nemzetközi szabványoknak, rendelkezik CSA, CE, EAC, UL és DNV tanúsítványokkal, ami igazolja a termék kiváló minőségét és biztonságos működését.
Schneider Electric Harmony Electromechanical Relays - RXG15BD - RXG Interfész relé, 1CO, 10A, 24VDC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RXG sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Vezérlőáramköri feszültség: 230 V DC
Hagyományos zárt hőáram: 10 A -40…55 °C között
Kiegészítő adatok
Állapotjelző LED: Nélkül
Elektromos élettartam: 100000 ciklus NO ellenállásos terhelésnél 55 °C-on
100000 ciklus NC ellenállásos terhelésnél 55 °C-on
Névleges szigetelési feszültség: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Eltávolítható jelölés: Nélkül
Maximális kapcsolási feszültség: 250 V AC
30 V DC
Elengedési feszültség küszöbérték: >= 0.1 Uc DC
Névleges üzemi áram: 10 A 30 V (DC) UL szerint
10 A 30 V (DC) IEC szerint
10 A 250 V (AC) UL szerint
10 A 250 V (AC) IEC szerint
Terhelési áram: 10 A 250 V AC
Minimális kapcsolási teljesítmény: 500 mW 100 mA, 5 V DC mellett
Maximális kapcsolási teljesítmény: 2500 VA
Vezérlés típusa: Zárolható tesztgomb nélkül
Átlagos ellenállás: 1100 Ohm 23 °C +/- 10 % mellett
Érintkezési ellenállás: 100 mOhm
Szigetelési ellenállás: 1000 MOhm 500 V DC mellett
Elektromos szigetelési osztály: F osztály
Mechanikai élettartam: 10000000 ciklus
Biztonsági megbízhatósági adat: B10d = 100000
Működési sebesség: <= 1800 ciklus/óra terhelés alatt
Kihasználási együttható: 20 %
Működési idő: 20 ms
Visszaállási idő: 20 ms
Dielektromos szilárdság: 1000 V AC az érintkezők között mikro-megszakítással
5000 V AC a tekercs és az érintkező között megerősített szigeteléssel
Névleges impulzus-állószlárdság: 1200 V AC az érintkezők között mikro-megszakítással
6000 V a tekercs és az érintkező között megerősített szigeteléssel
1500 V a kapcsok és a burkolat között alapvető szigeteléssel
Túlfeszültség kategória: III
Védelmi kategória: RT I
Szennyezési fokozat: 2
Tesztszintek: A szint csoportos felszerelés
Készülék bemutatása: Teljes termék
Érintkezők anyaga: Ezüst ötvözet (AgSnO2In2O3)
Tüske alakja: Lapos (faston típus)
Környezeti jellemzők
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
Terméktanúsítványok: CSA, CE, EAC, UL, DNV
Környezeti hőmérséklet tároláshoz: -40…85 °C
Környezeti hőmérséklet üzemeltetéshez: -40…70 °C
IP védettségi fokozat: IP40
Relatív páratartalom: 10…85 %
Rezgésállóság: 3 gn, amplitúdó = +/- 0.75 mm (f = 10…150 Hz) üzemben
5 gn, amplitúdó = +/- 0.75 mm (f = 10…150 Hz) nem üzemben
