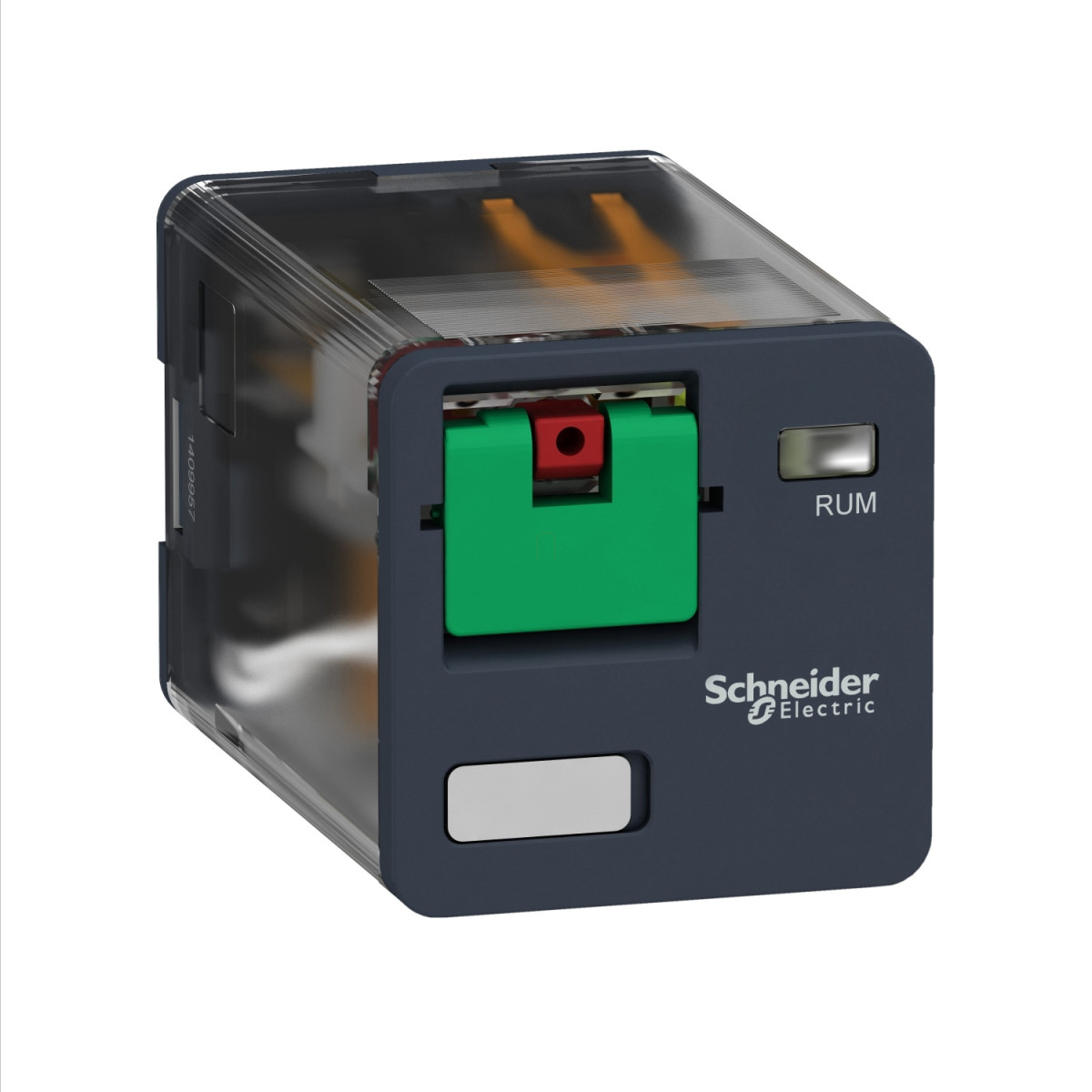

A Schneider Electric RUMC21B7 universal plug-in relé a Harmony Electromechanical Relays termékcsalád egyik kimagasló tagja, amely a RUM sorozat részeként kiemelkedő minőséget és megbízhatóságot képvisel. Ez a 24V AC feszültségű, hengeres kivitelű relé tökéletes választás az ipari automatizálási rendszerek, vezérlőpanelek és kapcsolószekrények számára, ahol fontos a hosszú élettartam és a megbízható működés.
A RUMC21B7 relé két váltóérintkezővel (2 C/O) rendelkezik, amelyek 10A-es névleges áramerősséggel működnek -40°C és +55°C közötti hőmérséklet-tartományban. A készülék különlegessége a zárható tesztgomb, amely lehetővé teszi a relé kézi működtetését és a kapcsolási állapot rögzítését, így megkönnyítve a rendszerek telepítését, üzembe helyezését és hibakeresését. LED állapotjelzés nélküli kivitelben készül, ami bizonyos alkalmazási területeken előnyös lehet.
A relé kiemelkedő elektromos paraméterekkel büszkélkedhet: 4 kV névleges impulzus-állósággal (1,2/50 μs), 250V-os szigetelési feszültséggel az IEC szabvány szerint, illetve 300V-tal a CSA és UL előírásoknak megfelelően. A termék kapcsolási kapacitása rendkívül magas, akár 2500 VA/280 W is lehet. Az átlagos tekercs-fogyasztás mindössze 3 VA 60 Hz-en, ami energiahatékony működést biztosít. A relé átlagos ellenállása 72 Ohm (20°C-on, ±15% tűréssel), ami stabil működést tesz lehetővé.
A RUMC21B7 megfelel számos nemzetközi szabványnak és tanúsítvánnyal rendelkezik, többek között CSA C22.2 No 14, UL 508, és IEC 61810-1 szerint. A termék rendelkezik CSA, EAC és UL tanúsítványokkal is. A relé IP40-es védettségi fokozattal bír, ami megfelelő védelmet nyújt a szilárd idegen tárgyak ellen. A mechanikai élettartama lenyűgöző, akár 5 millió kapcsolási ciklus, míg elektromos terhelés mellett 100.000 ciklust garantál rezisztív terhelés esetén. Magas biztonsági megbízhatósággal rendelkezik, B10d értéke 100.000. A működési sebesség terhelés nélkül akár 18.000 ciklus/óra, terhelés alatt pedig 1.200 ciklus/óra lehet, 20%-os kihasználtsági tényezővel.
Méreteit tekintve kompakt kialakítású: 56×35×35,4 mm (szélesség×mélység×magasság), ami lehetővé teszi a helytakarékos beépítést a vezérlőszekrényekbe. A relé hengeres csatlakozóval rendelkezik, ami megkönnyíti a szerelést és a cserét. Érintkezői AgNi anyagból készültek, biztosítva a hosszú élettartamot és a megbízható kapcsolást. A relé bármilyen pozícióban felszerelhető, ami további rugalmasságot biztosít a rendszertervezők számára. A RUMC21B7 jól teljesít vibráció és ütés esetén is: akár 3 gn amplitúdójú rezgésnek (f = 10-150 Hz) és 10 gn erejű ütésnek is ellenáll működés közben, ami kiemelt megbízhatóságot nyújt még a legzordabb ipari környezetben is.
Schneider Electric Harmony Electromechanical Relays műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RUM sorozat
Termék típusa: Plug-in relé
Relé típusa: Univerzális relé
Érintkező típusa és összetétele: 2 C/O
Állapotjelző LED: Nincs
Vezérlés típusa: Zárható tesztgomb
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Konvencionális zárt hőáram: 10 A (-40...55 °C)
Elektromos jellemzők
Névleges impulzus-állóság: 4 kV (1.2/50 µs)
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Átlagos tekercs-fogyasztás: 3 VA 60 Hz-en
Működési idő: 20 ms névleges feszültségnél
Névleges üzemi feszültség határok: 19.2...26.4 V AC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA és UL szerint
Visszaállási idő: 20 ms névleges feszültségnél
Maximális kapcsolási feszültség: 250 V IEC szerint
Feszültségesési küszöb: >= 0.15 Uc AC
Névleges üzemi áram: 10 A 277 V AC UL szerint, 10 A 30 V DC UL és CSA szerint, 5 A 250 V AC (NC) IEC szerint, 5 A 28 V DC (NC) IEC szerint, 10 A 250 V AC (NO) IEC szerint, 10 A 28 V DC (NO) IEC szerint, 10 A 277 V AC CSA szerint
Átlagos ellenállás: 72 Ohm 20 °C-on +/- 15%
Maximális kapcsolási kapacitás: 2500 VA/280 W
Mechanikai élettartam: 5000000 ciklus
Biztonsági megbízhatósági adat: B10d = 100000
Környezeti és mechanikai jellemzők
Működési sebesség: <= 18000 ciklus/óra terhelés nélkül, <= 1200 ciklus/óra terhelés alatt
Kihasználtsági tényező: 20 %
Kompatibilitási kód: RUM
Dielektromos szilárdság: 1500 V AC érintkezők között mikro megszakítással, 2500 V AC tekercs és érintkező között megerősített szigeteléssel, 2000 V AC pólusok között alapszigeléssel
Védelmi kategória: RT I
Szennyezettségi fok: 3
Működési pozíció: Bármely pozíció
Eszköz prezentáció: Teljes termék
Érintkezők anyaga: AgNi
Csatlakozó formája: Hengeres
Üzemi környezeti hőmérséklet: -40...55 °C
IP védettségi fokozat: IP40
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Tanúsítványok: CSA, EAC, UL
Tárolási környezeti hőmérséklet: -40...85 °C
Vibrációállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 4 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 10 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint, 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint
Fizikai méretei
Szélesség: 56 mm
Mélység: 35 mm
Magasság: 35.4 mm
