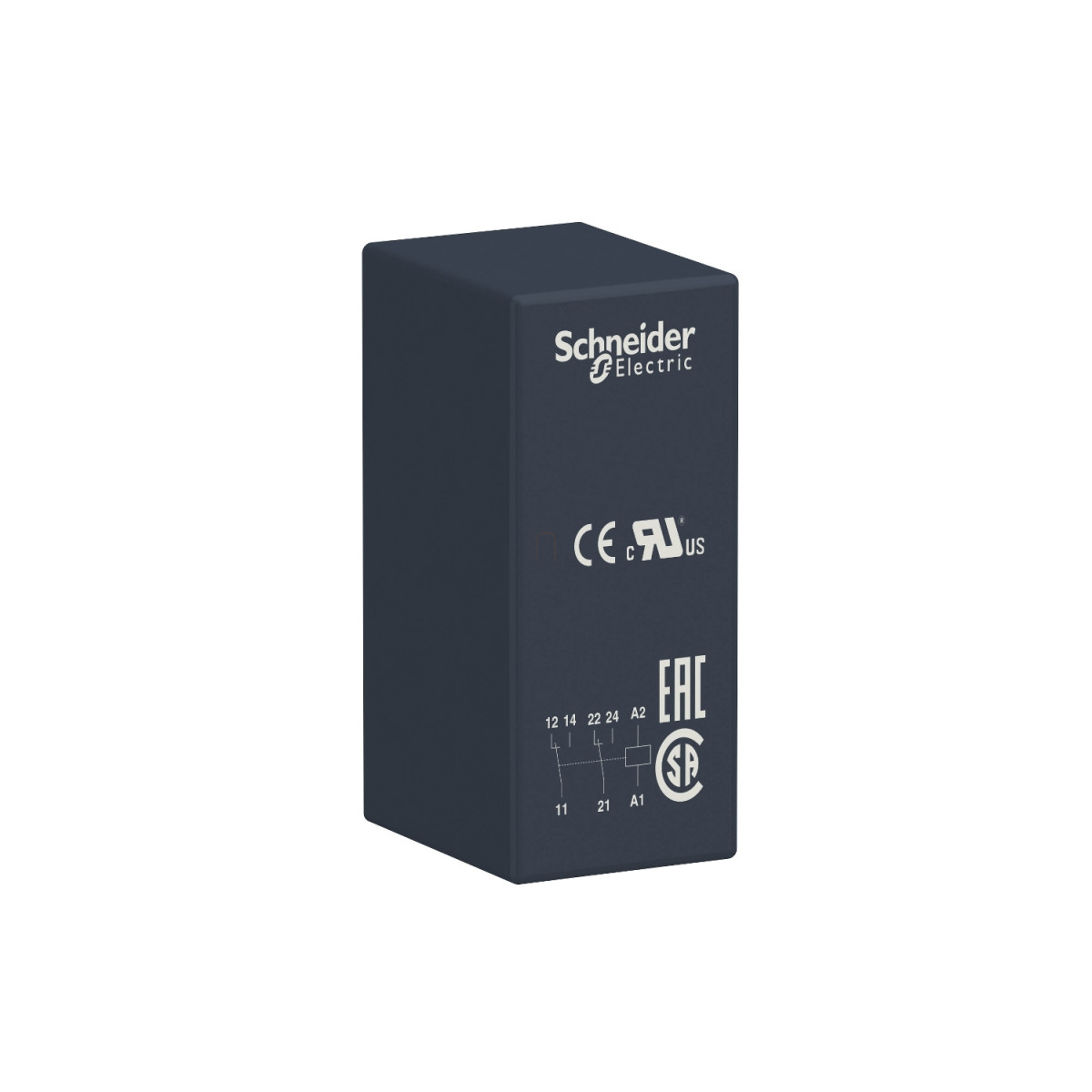

A Schneider Electric Harmony sorozatú RSB2A080E7 interfész relé egy kompakt és megbízható elektromechanikai relé, amely kiváló megoldást nyújt az ipari automatizálási rendszerek vezérlési alkalmazásaihoz. Ez a 48V AC tápfeszültséggel működő modell a Harmony Electromechanical Relays termékcsalád tagja, és számos előnyös tulajdonsággal rendelkezik, amelyek ideálissá teszik különböző ipari környezetben történő alkalmazásra.
A relé két váltóérintkezővel (2CO) rendelkezik, amely rugalmas kapcsolási lehetőségeket biztosít a különféle vezérlési feladatokhoz. A maximális kapcsolási kapacitása 8 A -40°C és 40°C közötti hőmérsékleten, ami megfelelő terhelhetőséget garantál a legtöbb ipari alkalmazás számára. A termék kialakítása tökéletesen illeszkedik a modern automatizálási rendszerek igényeihez, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény. A relé nem tartalmaz LED-et a státusz jelzésére és nincs ellátva rögzíthető tesztgombbal, ami egyszerűbb kialakítást és költséghatékonyabb megoldást eredményez bizonyos alkalmazásoknál.
A RSB2A080E7 modell kiemelkedő műszaki paraméterekkel büszkélkedhet. A működési feszültségtartománya 38,4-72V AC 50/60 Hz, ami megfelelő rugalmasságot biztosít a különböző rendszerekbe történő integráláskor. A relé átlagos ellenállása 1540 Ohm a váltakozó áramú hálózatban 20°C-on, ami optimális teljesítményt biztosít a tervezett alkalmazási környezetben. Az elektromos tartósság tekintetében a termék kiemelkedő, 100 000 működési ciklust garantál 8 A terheléssel a NO érintkezőkön és 4 A terheléssel a NC érintkezőkön, 250 V AC feszültség mellett. A mechanikai élettartama még ennél is impresszívebb, akár 5 000 000 ciklust is teljesíthet, ami különösen előnyös olyan alkalmazásoknál, ahol gyakori kapcsolásra van szükség.
A termék számos tanúsítvánnyal rendelkezik, többek között UL, CSA és EAC minősítésekkel, valamint CE jelöléssel, amelyek igazolják a nemzetközi biztonsági és minőségi szabványoknak való megfelelést. A RSB2A080E7 relé szélsőséges környezeti feltételek között is megbízhatóan működik, -40°C és 70°C közötti hőmérséklettartományban, IP40-es védettséggel az IEC 60529 szabvány szerint. A vibráció- és ütésállósága is kiemelkedő, amit az IEC 60068-2-6 és IEC 60068-2-27 szabványok szerinti teszteredmények bizonyítanak. A dielektromos szilárdság 1000 V AC az érintkezők között, 2500 V AC a pólusok között és 5000 V AC a tekercs és az érintkezők között, ami magas szintű elektromos szigetelést biztosít.
Schneider Electric Harmony Electromechanical Relays - RSB2A080E7 - RSB interfész relé, 2CO, 8A, 48VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RSB sorozat
Termék vagy komponens típusa: Dugaszolható relé
Relé típusa: Interfész relé
Érintkező típusa és összetétele: 2 C/O (váltó)
Állapotjelző LED: Nincs
Vezérlő áramkör feszültsége: 48 V AC 50/60 Hz
Vezérlési típus: Rögzíthető tesztgomb nélkül
Konvencionális zárt hőáram: 8 A -40...40 °C-on
Kiegészítő adatok
Átlagos ellenállás: 1540 Ohm hálózat: AC 20 °C-on +/- 10 %
Névleges üzemi feszültség: 38,4...72 V AC 50/60 Hz
Névleges impulzus állóképesség: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Ejtési feszültség küszöbérték: >= 0,15 Uc AC
Terhelési áram: 8 A 250 V AC esetén, 8 A 28 V DC esetén
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén
Működési idő: 20 ms működés, 20 ms visszaállítás
Mechanikai tartósság: 5000000 ciklus
Elektromos tartósság: 100000 ciklus, 8 A 250 V, AC-1 NO esetén, 100000 ciklus, 4 A 250 V, AC-1 NC esetén
Biztonsági megbízhatósági adatok: B10d = 100000
Üzemeltetési sebesség: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Átlagos tekercsfogyasztás
Átlagos tekercsfogyasztás: 0,75 VA AC
Fizikai jellemzők
Kivehető jelölés: Nincs
Védelmi kategória: RT I
Üzemeltetési pozíció: Bármilyen helyzet
Tesztelési szintek: A szintű csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Tüske alakja: Lapos (PCB típus)
Kompatibilitási kód: RSB
Környezet
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -40...70 °C (AC)
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Terméktanúsítványok: UL, CSA, EAC
Jelölés: CE
Környezeti hőmérséklet tároláshoz: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés esetén az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
